2.2.1　AX6700Sハードウェアの構成【AX6700S】

本装置は，PS，FAN，BCU，BSUおよびNIFで構成されています。

ハードウェアの構成を次の図に示します。

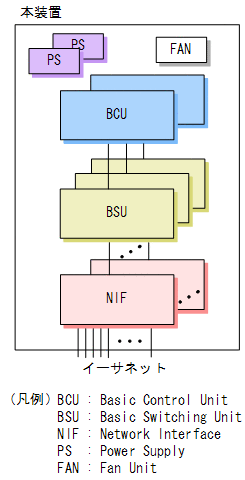

図2-11　ハードウェアの構成

[図データ]

＜この項の構成＞
(1)　PS（電源機構）
(2)　FAN
(3)　BCU（基本制御機構）
(4)　BSU（基本スイッチング機構）
(5)　NIF（ネットワークインタフェース機構）

(1)　PS（電源機構）

PSは外部供給電源から本装置内で使用する直流電源を生成し，冗長化構成をとれます。冗長化構成時は本装置の運用中にPSが故障しても装置を停止させることなく運用できます。

電源の冗長構成の詳細は，「コンフィグレーションガイド Vol.2　16. 電源機構（ＰＳ）の冗長化」を参照してください。

表2-1　AX6700Sシリーズ用PS機器一覧

略称 概略仕様
PS-A11 AC電源
AC100V/200V系
PS-D11 DC電源
DC-48V系

(2)　FAN

FANは装置内部を冷却するファンユニットです。

表2-2　AX6700Sシリーズ用ファンユニット一覧

略称 概略仕様
FAN-11 AX6708S用ファンユニット

(3)　BCU（基本制御機構）

BCUはCPUを搭載し，装置全体の管理，スパニングツリープロトコル処理，ルーティングプロトコル処理およびBSU，NIFの制御を行います。BCU-S1は2048MBのメモリと，256MBの内蔵フラッシュメモリを搭載しています。BCU-S11は2048MBのメモリと，1024MBの大容量内蔵フラッシュメモリを搭載しています。また，それぞれMCスロットを一つ搭載しています。そのほかに，RS232Cポート（コンソールポート，AUXポート）と10BASE-T/100BASE-TXポート（マネージメントポート）があります。筐体にBCUを2枚実装することで，装置単体として冗長化構成が取れます。冗長化構成によって，本装置の運用中にBCUが故障しても装置を停止させることなく運用できます。

表2-3　BCU機器一覧

略称 概略仕様
BCU-S1 AX6708S用基本制御部
BCU-S11 AX6708S用基本制御部
（大容量内蔵フラッシュメモリ搭載版）

(4)　BSU（基本スイッチング機構）

BSUは，搭載された二つの転送エンジンによって，MACアドレステーブルやルーティングテーブルに基づきパケットをNIFにスイッチングします。筐体にBSUを最大3枚実装することで，装置単体として冗長化構成がとれます。冗長化構成によって，本装置の運用中にBSUが故障しても装置を停止させることなく運用できます。また，3枚すべてのBSUを運用系として使用すればスイッチング容量を拡張できます。なお，1枚のBSUを運用系とすることをBSUシングルアクト運転，2枚のBSUを運用系とすることをBSUダブルアクト運転，3枚のBSUを運用系とすることをBSUトリプルアクト運転とも呼びます。

表2-4　BSU機器一覧

略称 概略仕様
BSU-LA AX6708S用基本スイッチング部テーブルサイズ標準版
BSU-LB AX6708S用基本スイッチング部テーブルサイズ拡張版

(5)　NIF（ネットワークインタフェース機構）

NIFは各種メディア対応のインタフェース制御部で，複数の種類があり，物理レイヤの処理を行います。

表2-5　AX6700Sシリーズ用NIF機器一覧

略称 概略仕様
NK1G-24T 10/100/1000Mbit/sイーサネット24回線
NK1G-24S 1Gbit/sイーサネット 24回線 SFP
NK1GS-8M 10/100/1000Mbit/sイーサネットまたは1Gbit/sイーサネット SFP選択型 4回線 階層化シェーパ機能付き＋1Gbit/sイーサネット SFP 4回線 階層化シェーパ機能付き
NK10G-4RX 10Gbit/sイーサネット4回線 XFP
NK10G-4RXA※ 10Gbit/sイーサネット4回線 XFP
NK10G-8RX 10Gbit/sイーサネット8回線 XFP
NK10G-8RXA※ 10Gbit/sイーサネット8回線 XFP

注※　Ver.11.9.Q以降でサポートしています。
