2.2.3　AX6300Sハードウェアの構成【AX6300S】

本装置は，PS，FAN，MSU，およびNIFで構成されています。

ハードウェアの構成を次の図に示します。

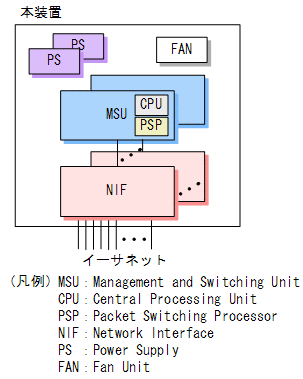

図2-13　ハードウェアの構成

＜この項の構成＞

(1)　PS（電源機構）

(2)　FAN

(3)　MSU（管理スイッチング機構）

(4)　NIF（ネットワークインタフェース機構）

(1)　PS（電源機構）

PSは外部供給電源から本装置内で使用する直流電源を生成し，冗長化構成をとれます。冗長化構成時は，本装置の運用中にPSが故障しても装置を停止させることなく運用できます。

電源の冗長構成の詳細は，「コンフィグレーションガイド Vol.2　16. 電源機構（ＰＳ）の冗長化」を参照してください。

表2-10　AX6300Sシリーズ用PS機器一覧

略称	概略仕様
PS-A11	AC電源 AC100V/200V系
PS-D11	DC電源 DC-48V系

(2)　FAN

FANは装置内部を冷却するファンユニットです。

表2-11　AX6300Sシリーズ用ファンユニット一覧

略称	概略仕様
FAN-11	AX6304S，AX6308S用ファンユニット

(3)　MSU（管理スイッチング機構）

MSUはCPU部とPSP部から成ります。CPU部はCPUを搭載し，装置全体の制御，スパニングツリープロトコル処理，ルーティングプロトコル処理およびNIFの制御を行います。PSP部は搭載された一つの転送エンジンによって，MACアドレステーブルやルーティングテーブルに基づきパケットをNIFにスイッチングします。MSU-1AおよびMSU-1A1は1024MBのメモリ，MSU-1BおよびMSU-1B1は2048MBのメモリを搭載しています。MSU-1AおよびMSU-1Bは256MBの内蔵フラッシュメモリ，MSU-1A1およびMSU-1B1は1024MBの大容量内蔵フラッシュメモリを搭載しています。また，MCスロットを一つ搭載しています。そのほかに，RS232Cポート（コンソールポート，AUXポート）と10BASE-T/100BASE-TXポート（マネージメントポート）があります。筐体にMSUを2枚実装することで，装置単体として冗長化構成が取れます。冗長化構成によって，本装置の運用中にMSUが故障しても装置を停止させることなく運用できます。

表2-12　MSU機器一覧

略称	概略仕様
MSU-1A	AX6304S/AX6308S用管理スイッチング部テーブルサイズ標準版
MSU-1A1	AX6304S/AX6308S用管理スイッチング部テーブルサイズ標準版 （大容量内蔵フラッシュメモリ搭載版）
MSU-1B	AX6304S/AX6308S用管理スイッチング部テーブルサイズ拡張版
MSU-1B1	AX6304S/AX6308S用管理スイッチング部テーブルサイズ拡張版 （大容量内蔵フラッシュメモリ搭載版）

(4)　NIF（ネットワークインタフェース機構）

NIFは各種メディア対応のインタフェース制御部で，複数の種類があり，物理レイヤの処理を行います。

表2-13　AX6300Sシリーズ用NIF機器一覧

略称	概略仕様
NH1G-16S	1Gbit/sイーサネット 16回線 SFP
NH1G-24T	10/100/1000Mbit/sイーサネット24回線
NH1G-24S	1Gbit/sイーサネット 24回線 SFP
NH1G-48T	10/100/1000Mbit/sイーサネット48回線
NH1GS-6M	10/100/1000Mbit/sイーサネット 4回線 階層化シェーパ機能付き＋1Gbit/sイーサネット SFP 2回線 階層化シェーパ機能付き
NH10G-1RX	10Gbit/sイーサネット1回線 XFP
NH10G-4RX	10Gbit/sイーサネット4回線 XFP
NH10G-4RXA※	10Gbit/sイーサネット4回線 XFP
NH10G-8RX	10Gbit/sイーサネット8回線 XFP
NH10G-8RXA※	10Gbit/sイーサネット8回線 XFP

注※　Ver.11.9.Q以降でサポートしています。
