解説書 Vol.1
- <この項の構成>
- (1) パケット制御概略
- (2) パケット制御実行単位
- (3) パケット制御例
- (4) ソフト処理パケット制御機能使用時の注意事項
(1) パケット制御概略
パケット制御の概略を次の図に示します。

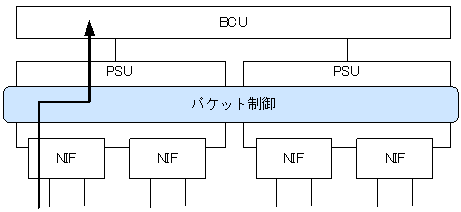

図15-36 パケット制御概略図
ネットワークインタフェース機構(NIF)から受信したソフト処理用データパケットを基本制御処理機構(BCU)に転送する際に,コンフィグレーションによって設定した受信要因と比較し,一致した場合,定義した受信パケット数に従って転送数を制御します。
(2) パケット制御実行単位
パケット制御を実行する単位はPSU内蔵型高密度ポートNIFを除き,NIF単位です。PSU内蔵型高密度ポートNIFはポート単位にパケット制御を実行します。次に詳細内容を示します。
表15-19 PSU内蔵型高密度ポートNIFパケット制御実行単位
NIF パケット制御実行単位 S12-1G48S 右記ポートNo.単位 0〜11 12〜23 24〜35 36〜47 S12-1G48T S22-10G4RX 0 1 2 3 S33-10G4RX
(3) パケット制御例
パケット制御例を次の図に示します。

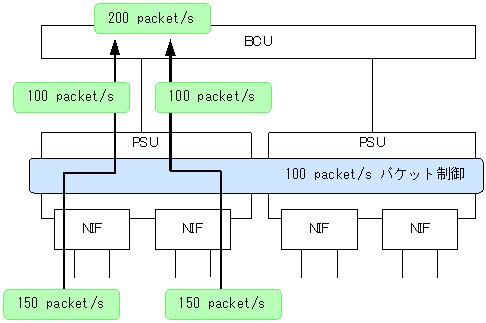

図15-37 パケット制御例
- コンフィグレーションによって,「100 packet/s」でパケット制御実行を指示
- 異なるNIFの2インタフェースから150 packet/sでソフト処理用パケットを受信する
- NIF単位にパケット制御が実行され,BCUには200 packet/sでパケットが転送される
(4) ソフト処理パケット制御機能使用時の注意事項
搭載するPSUがPSU-1またはPSU-2の場合,「表15-18 パケット制御対象受信要因」の「register-receive」はパケット制御の対象外となり,コンフィグレーションで設定しても受信パケットの転送数は制御されません。
