10.2　Tag-VLAN連携

＜この節の構成＞

(1)　概要

(2)　サポート仕様

(3)　ネットワーク構成例

(4)　Tag-VLAN連携使用時の注意事項

(1)　概要

本装置でVLAN Tagを使用したい場合に，VLANのTaggedポートとして設定する方法のほかに，一つのポートにTag-VLAN連携機能を設定しルータポートとして使用する方法があります。

Tag-VLAN連携機能を設定したポートはルータポートとなり，VLAN Tagごとに単独のインタフェースとして動作します。VLANに二つ以上のポートを必要としない場合，VLANを設定する代わりにTag-VLAN連携機能によって接続できます。Tag-VLAN連携機能は，ほかのVLANやTag-VLAN連携機能の設定に依存せず自由にVLAN Tagの値を決めることができます。

Tag-VLAN連携機能はVLAN Tagを使いレイヤ3のルーティングを行うもので，VLAN機能とは異なる機能です。本機能は，管理用ネットワークへの接続やレイヤ3機能をサポートしていないLANスイッチの上位スイッチとしての接続などで，レイヤ2スイッチ機能が必要なくレイヤ3インタフェースとしてだけ使用したい場合に適用できます。

(2)　サポート仕様

Tag-VLAN連携のサポート仕様を次の表に示します。

表10-3　Tag-VLAN連携サポート仕様

機能	項目	サポート		備考
		IPv4	IPv6
中継	レイヤ3中継	○	○	−
	レイヤ2中継	×	×	−
ネットワークインタフェース	イーサネット※	○	○	−
	リンクアグリゲーション	○	○	−
	POS	×	×	−
VLAN数	ポートまたはリンクアグリゲーション当たりのVLAN数	4,096(AX5400Sでは1,024)	4,096(AX5400Sでは1,024)	左記の数値は，Tagなしインタフェースを1個含みます。
	PSU(AX5400SではBSU)当たりのVLAN数	4,096(AX5400Sでは1,024)	4,096(AX5400Sでは1,024)	−
	装置当たりのVLAN数	4,096(AX5400Sでは1,024)	4,096(AX5400Sでは1,024)	−
Tagの値	1〜4,095	○	○	−
	Untagged	○	○	同一のポートにTaggedとUntaggedを混在できます。
自動設定プロトコル	GVRP	×	×	−
TPID値	0x8100	○	○	−
	任意の値	○	○	−

（凡例）　○：サポートする　×：サポートしない　−：該当しない

注※　Tag-VLAN連携の設定はRMイーサネットポート（AX5400Sではリモートマネージメントポート）には設定できません。

(3)　ネットワーク構成例

Tag-VLAN連携を設定することで，一つの物理ポートまたはリンクアグリゲーションに最大4,096のVLANを収容できます。Tag-VLAN連携のネットワーク構成を次の図に示します。この図の構成では，ネットワークA（VLAN ID=1）とネットワークB（VLAN ID=2）を接続しているインタフェースには二つのVLANを設定します。

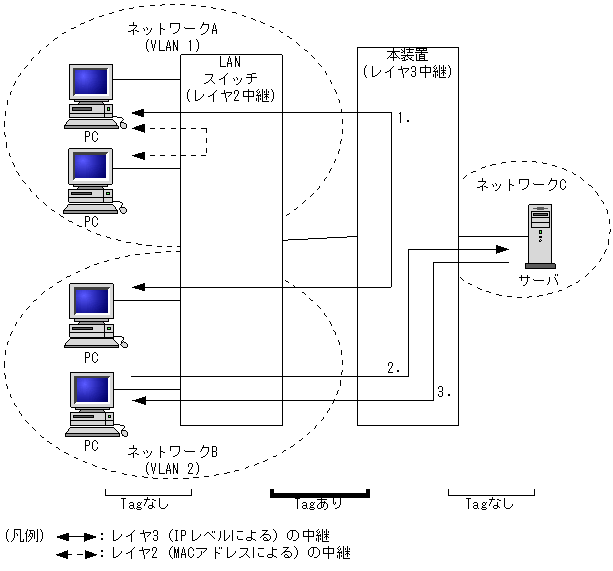

図10-1　Tag-VLANのネットワーク構成

ネットワークAからネットワークB（またはその逆）へフレームを送る場合，ネットワークBからネットワークCへフレームを送る場合，本装置による中継はレイヤ3中継（異なるサブネット間の中継）になります。

Tag-VLAN連携がサポートするレイヤ3中継の流れを次に示します（番号は「図10-1　Tag-VLANのネットワーク構成」に対応しています）。

1. Tag付きフレームの受信（VLAN ID=1）→Tag付きフレームの送信（VLAN ID=2）
2. Tag付きフレームの受信（VLAN ID=2）→Tagの削除→Tagなしフレームの送信
3. Tagなしフレームの受信→Tagの付加→Tagありフレームの送信（VLAN ID=2）

(4)　Tag-VLAN連携使用時の注意事項

1. コンフィグレーションで設定した内容（VLAN ID指定，またはuntagged指定）と異なるパケットを受信した場合，本装置はそのパケットをハードウェアで廃棄します。Tag-VLAN連携設定と受信パケット種別を次の表に示します。


   表10-4　Tag-VLAN連携設定と受信パケット種別

   受信パケット		Tag-VLAN連携設定
   		VLAN ID指定	untagged指定
   Tagged	設定したVLAN ID	中継	廃棄
   	設定していないVLAN ID	廃棄	廃棄
   Untagged		廃棄	中継

2. 異なる物理ポートまたはリンクアグリゲーションにはTag-VLAN連携の設定と非設定は混在できます。Tag-VLAN連携のVLAN IDとして「untagged」を指定するとUntaggedのインタフェース，1〜4,095の値を指定するとTaggedのインタフェースを設定できます。
   ネットワークインタフェースにTag-VLAN連携が設定されているかどうかは，ポート単位の場合はshow interfacesコマンドで，リンクアグリゲーション単位の場合はshow link-aggregationコマンドで確認できます。各コマンドの詳細は，マニュアル「運用コマンドレファレンス Vol.1」を参照してください。
