8.3.2　シングルスパニングツリーとの接続ポート

＜この項の構成＞

(1)　解説

(2)　シングル接続ポートでシングルスパニングツリーを混在させた場合

(3)　構成不一致検出機能

(4)　禁止構成

(1)　解説

シングルスパニングツリーを使用している装置，または装置で一つのツリーを持つシングルスパニングツリーに相当する機能をサポートしている装置（以降，単にシングルスパニングツリーと表記します。）とPVST+を用いてネットワークを構築することができます。シングルスパニングツリーで運用している装置をエッジスイッチ，本装置をコアスイッチに配置して使います。このようなネットワークを構築することで，次のメリットがあります。

• エッジスイッチに障害が発生しても，他のエッジスイッチにトポロジー変更の影響が及ばない
• コアスイッチ間でロードバランスできる

　

• シングルスパニングツリーと接続できるポートの条件
  一つのVLANにしか定義(デフォルトVLANに自動加入しているポートを除く)されてない，かつuntagged-port定義しているポート。このようなポートをシングル接続ポートと呼びます。


構成例を次の図に示します。この例では，エッジスイッチでシングルスパニングツリーを動作させ，コア−エッジ間の接続を一つのVLANだけでuntagged-port定義しています。各エッジスイッチはそれぞれ単一のVLANを定義しています。コアスイッチでは，本装置のPVST+を動作させています。

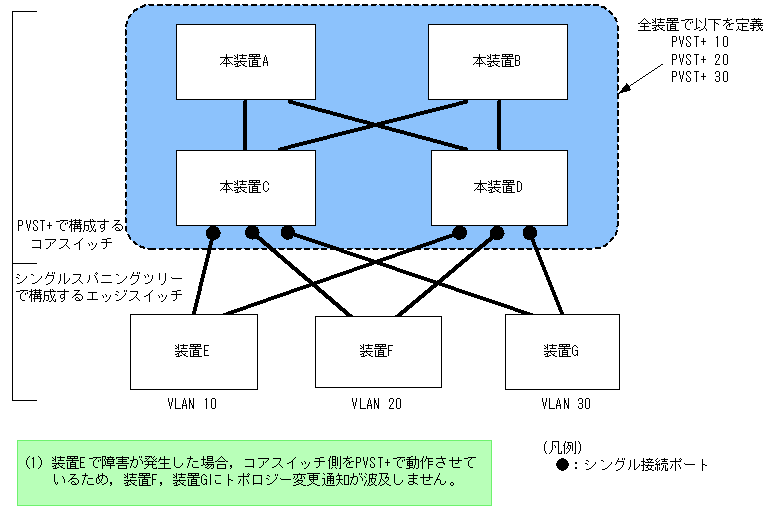

図8-7　シングルスパニングツリーとの接続

(2)　シングル接続ポートでシングルスパニングツリーを混在させた場合

PVST+とシングルスパニングツリーを混在して定義している場合，シングル接続ポートでは，シングルスパニングツリーを停止状態(Disable)にします。

(3)　構成不一致検出機能

同一VLANで接続しているポートについて，本装置でuntagged-port定義し，対向装置ではtagged-port定義した場合，当該VLANでは通信できないポートとなります。このようなポートを構成不一致として検出します。検出する条件は，本装置がシングル接続ポートの場合で，対向装置でtagged-port定義を設定した場合です。この場合，当該ポートを停止状態(Disable)にします。対向装置でtagged-port定義を削除すれば，hello-time定義の値×3秒(デフォルトは6秒)後に，自動的に停止状態を解除します。

(4)　禁止構成

本装置とシングルスパニングツリーで動作する装置は，単一のスパニングツリーで構成してください。複数のスパニングツリーで構成すると正しいトポロジーになりません。

禁止構成の例を次の図に示します。この例では，装置Eのシングルスパニングツリーが複数のPVST+スパニングツリーとトポロジーを構成しているため，正しいトポロジーになりません。

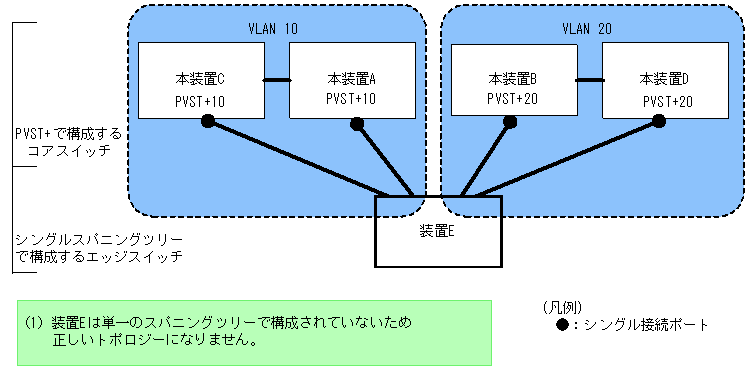

図8-8　シングルスパニングツリーとの禁止構成例
