8.3.1　PVST+によるロードバランシング

次の図に示すような本装置A，B間を冗長パスを組んだネットワークにおいてシングルシングルスパニングツリーを組んだ場合，各端末からサーバへのアクセスは当然ながら本装置A，B間のポート1に集中します。そこで，複数のVLANを組みPVST+によりVLANごとに別々のトポロジーとなるように設定することで冗長パスとして使用可能となり，さらに負荷分散を図ることが可能となります。ポート優先度によるロードバランシングの例を次の図に示します。

この例では，VLAN100に対してはポート1/0のポート優先度をポート1/1より高く設定し，逆にVLAN200に対しては1/1のポート優先度をポート1/0より高く設定することで，各端末からサーバに対するアクセスをVLANごとに負荷分散を行っています。

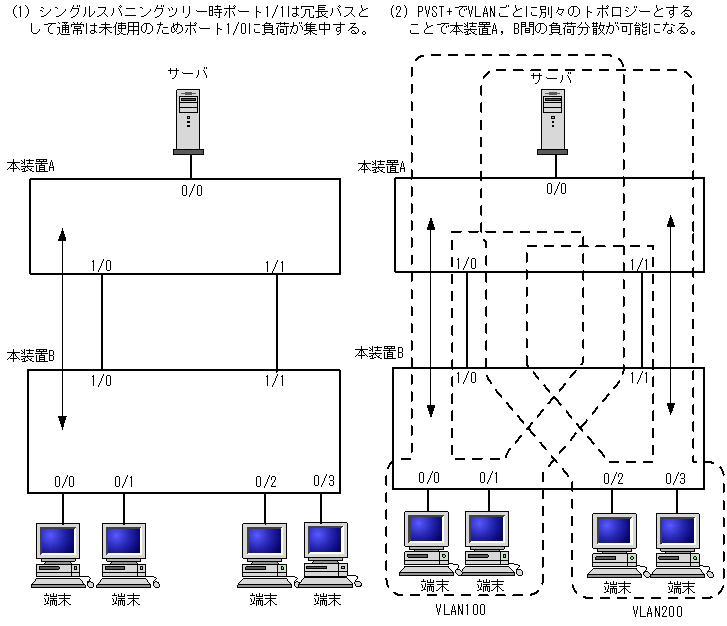

図8-6　PVST+によるロードバランシング

[図データ]
