解説書 Vol.1
- ＜この項の構成＞
- (1) フレーム受信時のVLAN判定の優先順位
(1) フレーム受信時のVLAN判定の優先順位
VLANを設定したポートでフレームを受信した場合，受信したフレームの所属するVLANの判定を行います。VLAN判定の優先順位を次に示します。
表7-4 VLAN判定の優先順位
ポートの種類 VLAN判定の優先順位 Untaggedポート ポートVLAN＞デフォルトVLAN プロトコルポート プロトコルVLAN＞ポートVLAN＞デフォルトVLAN MACポート MAC VLAN＞ポートVLAN＞デフォルトVLAN Taggedポート VLAN-Tag＞ポートVLAN＞デフォルトVLAN 注 「ポートVLAN」とは，ポートVLANのUntaggedポートを示します。

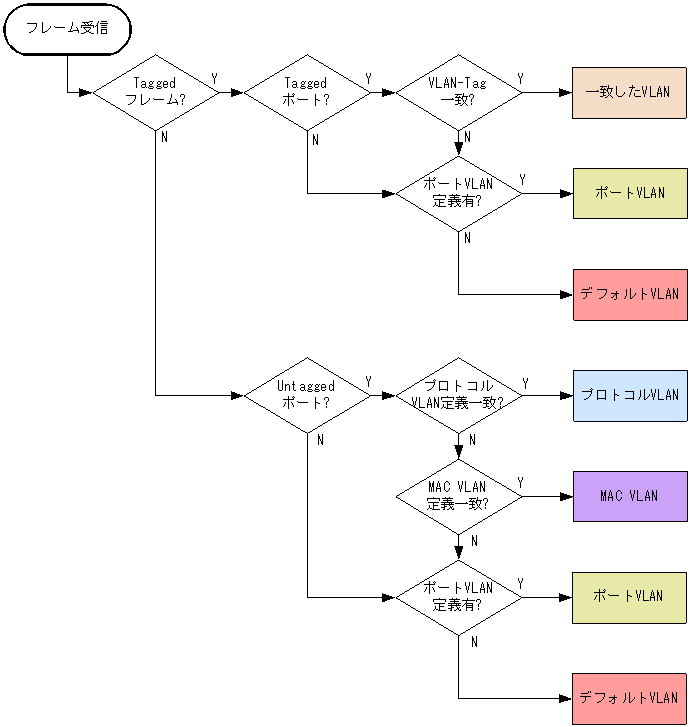

VLAN判定のアルゴリズムを次の図に示します。
