2.2.1 AX7800Sハードウェアの構成要素【AX7800S】

ハードウェアの構成要素について説明します。

<この項の構成>
(1) 各装置の概略
(2) LANスイッチ装置筐体
(3) 基本制御機構(BCU)
(4) パケットスイッチング機構(PSU)
(5) ネットワークインタフェース機構(NIF)
(6) 電源機構(PS)
(7) 主記憶機構(MS)
(8) 記憶カード機構(MC)

(1) 各装置の概略

各装置の概略を次の図に示します。

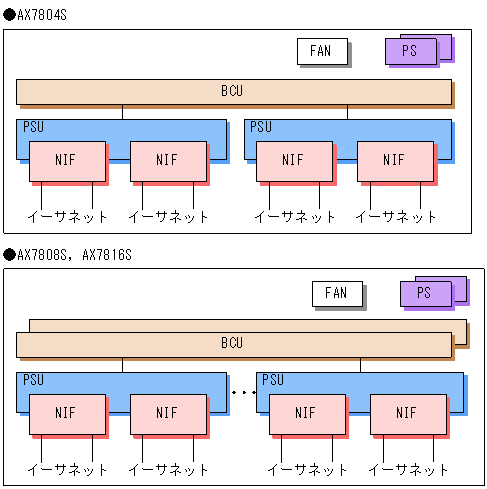

図2-9 各装置の概略

[図データ]

(2) LANスイッチ装置筐体

本装置のモデルにそれぞれ対応した筐体で,ファンなどが含まれています。各筐体の構成要素と搭載できる最大モジュール数を次の表に示します。

表2-5 各筐体の構成要素と搭載できる最大モジュール数

構成要素 装置筐体
AX7804S-AC AX7804S-DC AX7808S-AC AX7808S-DC AX7816S-AC AX7816S-DC
BCU 1 1 2※1 2※1 2※1 2※1
PSU 2 2 4 4 8 8
NIF 4 4 8 8 16 16
PS(AC100V/AC200V) 3※2 0 4※2 0 0 0
PS(AC200V) 0 0 0 0 4※1 0
PS(DC-48V) 0 2※1 0 2※1 0 4※1

注※1 2式搭載して二重化できます(AX7816S-ACおよびAX7816S-DCの電源機構は2個/式となっています)。

注※2 電源機構の搭載数は,PSU内蔵型高密度ポートNIFを使用する場合と使用しない場合とで異なります。


(3) 基本制御機構(BCU)

BCU(Basic management Control module)はルーティングマネージャ(RM),マルチレイヤコントロールプロセッサ(CP),およびクロスバースイッチ(CSW)から構成されます。AX7808SおよびAX7816SではBCUを2式搭載することで,基本制御部を二重化できます。各装置のBCU型名略称と構成を次の表に示します。

表2-6 各装置のBCU型名略称と構成

装置筐体 BCU型名略称 構成
AX7804S BCU-SH8MS
  • AX7804S用BCUボード
BCU-SH8MS2※1
  • AX7804S用BCUボード
    性能向上版
BCU-SM1GS3※2
  • AX7804S用BCUボード
    性能向上版,1GBメモリ搭載
AX7808S BCU-SM8MS
  • AX7808S用BCUボード
BCU-SM8MS2※1
  • AX7808S用BCUボード
    性能向上版
BCU-SM1GS3※2
  • AX7808S用BCUボード
    性能向上版,1GBメモリ搭載
AX7816S BCU-SL8MS
  • AX7816S用BCUボード
BCU-SL8MS2※1
  • AX7816S用BCUボード
    性能向上版
BCU-SL1GS3※2
  • AX7816S用BCUボード
    性能向上版,1GBメモリ搭載

注※1 このタイプのBCUをBCU-2と呼びます。

注※2 このタイプのBCUをBCU-3と呼びます。


BCUには,二つのRS232Cコンソールポートと,二つの記憶カード機構(MC)スロットと,一つの10BASE-T/100BASE-TXポートがあります。

(a) ルーティングマネージャ(RM)

RM(Routing Manager)は装置全体の管理およびルーティングプロトコル処理を行います。また,ルーティングテーブルを作成・更新し,ルーティングテーブルをPSUに配布します。

BCU-SH8MS,BCU-SH8MS2,BCU-SM8MS,BCU-SM8MS2,BCU-SL8MS,およびBCU-SL8MS2のRMにはPentiumIII(850MHz)プロセッサと四つの主記憶機構(MS)スロットがあります。主記憶機構の容量は256MB(MS256)なので,最大で1GBのメモリを実装できます。

BCU-SM1GS3およびBCU-SL1GS3のRMには,PentiumM(1.8GHz)プロセッサがあります。また1GBのメモリを実装しています(メモリの増設はできません)。

(b) マルチレイヤコントロールプロセッサ(CP)

CP(Multi layer Control Processor)は,IPパケットのソフトウェア中継処理やネットワークインタフェースのプロトコル処理を行います。

(c) クロスバースイッチ(CSW)

CSW(Crossbar Switch)は,RMとPSU,PSUとPSU間のパケット送受信を,独立して高速に行います。

(4) パケットスイッチング機構(PSU)

PSU(Packet Switching Module)にルーティング・QoSテーブル検索エンジン(Routing/QoS-table lookup ASIC)が搭載されています。本装置はハードウェアでルーティングテーブル,フィルタリング・テーブルおよびQoS(Quality of Service)テーブルを検索し,パケットの送受信を行います。これによって高速な処理を実現しています。

また,PSUの代わりに,PSU内蔵型高密度ポートNIFを使用できます。

PSUの概要を次の表に示します。

表2-7 PSUの概要

PSUの種類 機能
PSU-1,PSU-12,PSU-12B パケットスイッチングプロセッサ1,パケットスイッチングプロセッサ12,パケットスイッチングプロセッサ12B
  • L3スイッチ機能
  • テーブルサイズ基本
PSU-2,PSU-22 パケットスイッチングプロセッサ2,パケットスイッチングプロセッサ22
  • L3スイッチ機能
  • テーブルサイズ拡張
PSU-33 パケットスイッチングプロセッサ33
  • L3スイッチ機能
  • テーブルサイズ:インターネットルート接続
PSU-43 パケットスイッチングプロセッサ43
  • L3スイッチ機能
  • テーブルサイズ基本
  • MAC VLAN機能
PSU-53 パケットスイッチングプロセッサ53
  • L3スイッチ機能
  • テーブルサイズ:インターネットルート接続

(5) ネットワークインタフェース機構(NIF)

NIF(Network Interface board)は各種メディア対応のインタフェース制御部で,複数の種類があり,物理レイヤの処理を行います。

NIFには,高密度実装によって多ポートの収容を可能にした高密度ポートNIFと,通常のNIF(標準ポートNIF)があります。さらに,高密度ポートNIFはPSUを内蔵するNIF(PSU内蔵型高密度ポートNIF)とPSUを内蔵しないNIF(PSU分離型高密度ポートNIF)に分かれます。NIFの種別を「図2-10 NIFの種別」に示します。

また,標準ポートNIFはPSU当たり最大2枚搭載可能,PSU分離型高密度ポートNIFはPSU当たり最大1枚搭載可能となっています。本装置のPSUは標準で標準ポートNIFを搭載できる構造になっています。PSU分離型高密度ポートNIFを搭載する場合には,PSUのガイドを外して搭載します。NIFの搭載方法を「図2-11 標準ポートNIFの搭載方法」〜「図2-13 PSU内蔵型高密度ポートNIFの搭載方法」に示します。

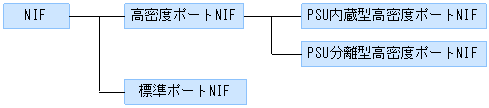

図2-10 NIFの種別

[図データ]

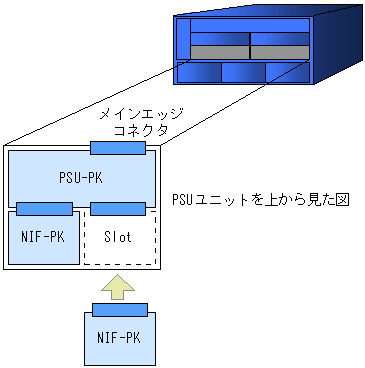

図2-11 標準ポートNIFの搭載方法

[図データ]

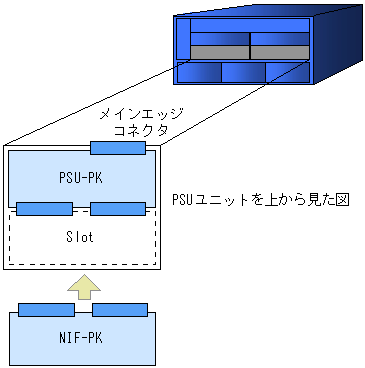

図2-12 PSU分離型高密度ポートNIFの搭載方法

[図データ]

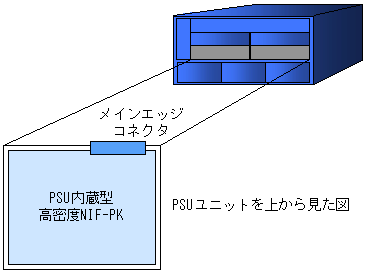

図2-13 PSU内蔵型高密度ポートNIFの搭載方法

[図データ]

本装置に搭載できるNIFの種類を次の表に示します。

表2-8 ネットワークインタフェース機構(NIF)の種類

分類 NIF略称 インタフェース NIF種別
イーサネット NE1GSHP-4S 1000BASE-X,SFP,4回線,階層化シェーパ機能付き(1023ユーザ×4QoS/ポート) 標準
NE1GSHP-8S 1000BASE-X,SFP,8回線,階層化シェーパ機能付き(1023ユーザ×4QoS/ポート) 標準
NE10G-1ER 10GBASE-ER (2m〜40km),1回線 標準
NE10G-1RX 10GBASE-R,XFP,1回線 標準
NE10G-1RXA 10GBASE-R,XFP,1回線 標準
NE10G-1LW 10GBASE-LW (2m〜10km),1回線 標準
NE10G-1EW 10GBASE-EW (2m〜40km),1回線 標準
NE1G-12SA 1000BASE-X,SFP,12回線,VRRP機能拡張 標準
NE1G-12TA 10BASE-T/100BASE-TX/1000BASE-T,12回線,VRRP機能拡張 標準
NE1G-6GA 1000BASE-X,GBIC,6回線,VRRP機能拡張 標準
NEMX-12 10BASE-T/100BASE-TX/1000BASE-T,8回線+1000BASE-X,SFP,4回線 標準
NE1G-48T 10BASE-T/100BASE-TX/1000BASE-T,48回線 高密度
(PSU分離型)
S12-1G48T 10BASE-T/100BASE-TX/1000BASE-T,48回線,PSU-12 内蔵 高密度
(PSU内蔵型)
S12-1G48S 1000BASE-X,SFP,48回線,PSU-12 内蔵 高密度
(PSU内蔵型)
S22-10G4RX 10GBASE-R,XFP,4回線,PSU-22 内蔵 高密度
(PSU内蔵型)
S33-10G4RX 10GBASE-R,XFP,4回線,PSU-33 内蔵 高密度
(PSU内蔵型)
POS NP192-1S OC-192c/STM-64 POS(2km),1回線,G.652シングルモード 標準
NP192-1S4 OC-192c/STM-64 POS(40km),1回線,G.652シングルモード 標準
NP48-4S OC-48c/STM-16 POS,SFP,4回線,シングルモード 標準

注※ POS機能はVer. 10.10以降のソフトウェアではサポート対象外です。


ネットワークインタフェース機構に搭載して使用する光モジュール(GBIC,SFP,XFP)を合わせてトランシーバと呼びます。

本装置に搭載できるトランシーバの種類を次の表に示します。

表2-9 トランシーバの種類

分類 トランシーバ
種別
トランシーバ
略称
機能 上位ネットワーク
インタフェース
機構
イーサネット GBIC GBIC-SX 1000BASE-SX用GBIC NE1G-6GA
GBIC-LX 1000BASE-LX用GBIC
GBIC-LH 1000BASE-LH用GBIC
SFP SFP-SX 1000BASE-SX用SFP NE1G-12SA
NE1GSHP-4S
NE1GSHP-8S
S12-1G48S
NEMX-12
SFP-LX 1000BASE-LX用SFP
SFP-LH 1000BASE-LH用SFP
SFP-LHB 1000BASE-LHB用SFP
POS SFP-P48SR OC-48c/STM-16 POS用SFP 2km NP48-4S
SFP-P48LR OC-48c/STM-16 POS用SFP 40km
イーサネット XFP XFP-SR 10GBASE-SR用XFP NE10G-1RX
NE10G-1RXA
S22-10G4RX
S33-10G4RX
XFP-LR 10GBASE-LR用XFP
XFP-ER 10GBASE-ER用XFP
XFP-ZR 10GBASE-ZR用XFP

(6) 電源機構(PS)

PS(Power Supply)は,外部供給電源から装置内で使用する各種直流電源(5V,3.3Vほか)を生成します。各装置のPS型名略称と構成を次の表に示します。

表2-10 各装置のPS型名略称と構成

装置筐体 PS型名略称 構成
AX7804S-AC
AX7808S-AC
POW-HMACE AX7804S-AC,AX7808S-AC用PS(AC100V/AC200V(50/60Hz))
AX7816S-AC POW-MSACE AX7816S-AC用PS(AC200V(50/60Hz))
POW-MSACE2 AX7816S-AC用PS(AC200V(50/60Hz))性能強化版
AX7804S-DC POW-HSDCE AX7804S-DC用PS(DC-48V)
POW-HSDCE2 AX7804S-DC用PS(DC-48V)性能強化版
AX7808S-DC
AX7816S-DC
POW-MSDCE AX7808S-DC,AX7816S-DC用PS(DC-48V)
POW-MSDCE2 AX7808S-DC,AX7816S-DC用PS(DC-48V)性能強化版

注 AX7816S-ACおよびAX7816S-DCの電源機構は2個/式となっています。


AX7804S-DC,AX7808S-DC,AX7816S-AC,AX7816S-DCでは同一種の電源を2式搭載して電源部を二重化できます。また,本装置はPSへの外部供給電源をそれぞれ独立に接続できるので,外部電源系統を2系統化にできます。外部電源系統を2系統化にすれば,一方の電源系統が電源工事などで停電した場合でも本装置を継続して使用できます。ただし,異なる配電盤から電源を供給する必要があります。

AX7804S-AC,AX7808S-ACでは電源を1個追加で搭載することにより電源部を冗長化できます。また,PSU内蔵型高密度ポートNIFを使用していない場合には,外部電源系統を2系統化することができます。

(7) 主記憶機構(MS)

MS(Main Storage)には256MBのMS256があります。

(8) 記憶カード機構(MC)

MC(Memory Card)は256MB(MC256/MC256A1)および1GB(MC1024)のフラッシュメモリカードです。ソフトウェア,コンフィグレーション,ログ情報格納などに使用します。ファイルのバックアップのためフラッシュメモリカードはBCUごとに2枚搭載することをお勧めします。MC256/MC256A1は,BCU-SH8MS,BCU-SH8MS2,BCU-SM8MS,BCU-SM8MS2,BCU-SL8MS,およびBCU-SL8MS2の場合に使用します。MC1024はBCU-SM1GS3およびBCU-SL1GS3の場合に使用します。

なお,AX5400SのMCとは形式が異なります。
