8.1.4　メンバスイッチの削除（バックアップスイッチ）

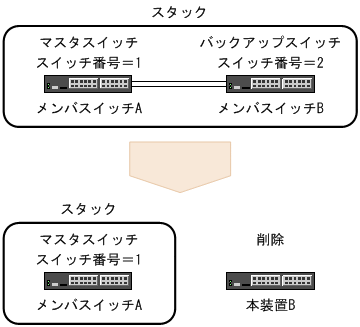

次の図に示すように，マスタスイッチとして動作するメンバスイッチAとバックアップスイッチとして動作するメンバスイッチBで構成するスタックから，メンバスイッチBを削除します。

図8-3　メンバスイッチの削除（バックアップスイッチ）

メンバスイッチ（バックアップスイッチ）を削除する流れを次の表に示します。

表8-5　メンバスイッチ（バックアップスイッチ）を削除する流れ

操作の流れとその内容	設定対象
(1)　メンバスイッチBの停止	本装置B （メンバスイッチB）
(2)　メンバスイッチBのコンフィグレーションの削除 インタフェースコンフィグレーションの削除 マスタ選出優先度の削除	メンバスイッチA

＜この項の構成＞

(1)　メンバスイッチBの停止

(2)　メンバスイッチBのコンフィグレーションの削除

(1)　メンバスイッチBの停止

メンバスイッチBにログインして，メンバスイッチBを停止します。

［手順］

1. > reload stop
   メンバスイッチBを停止します。
   なお，マスタスイッチであるメンバスイッチAからもメンバスイッチBを停止できます。その場合は，メンバスイッチAにログインして次のコマンドを実行してください。



   > reload switch 2 stop

   　

2. 電源をOFFにして，スタック構成から外します。
   　


(2)　メンバスイッチBのコンフィグレーションの削除

マスタスイッチであるメンバスイッチAから，削除したメンバスイッチBのコンフィグレーションを削除します。

［設定のポイント］

メンバスイッチBのインタフェースのコンフィグレーションは自動では削除されないため，メンバスイッチBのすべてのインタフェースの設定を削除してください。

コンフィグレーションコマンドsystem interface fortygigabitethernetの設定有無に応じて，削除対象インタフェースの範囲が異なります。詳細は，「15.1.3　装置背面40Gポート（QSFP+ポート）とNIFの排他変更」を参照してください。

［コマンドによる設定］

1. (config)# no interface range fortygigabitethernet 2/0/1-4
   (config)# no interface range gigabitethernet 2/1/1-20
   (config)# no interface range gigabitethernet 2/2/1-20
   (config)# no interface range gigabitethernet 2/3/1-20
   (config)# no interface range gigabitethernet 2/4/1-20
   メンバスイッチB（スイッチ番号2）に対するインタフェースのコンフィグレーションを削除します。
   　

2. (config)# no switch 2 priority
   スイッチ番号2のマスタ選出優先度を削除します。
   　

3. (config)# save
   (config)# exit
   コンフィグレーションを保存して，コンフィグレーションコマンドモードから装置管理者モードに戻ります。
