8.1.5　メンバスイッチの削除（マスタスイッチ）

次の図に示すように，マスタスイッチとして動作するメンバスイッチAとバックアップスイッチとして動作するメンバスイッチBで構成するスタックから，メンバスイッチAを削除します。

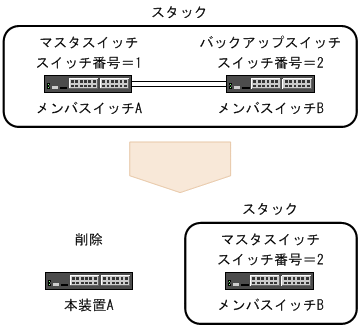

図8-4　メンバスイッチの削除（マスタスイッチ）

メンバスイッチ（マスタスイッチ）を削除する流れを次の表に示します。

表8-6　メンバスイッチ（マスタスイッチ）を削除する流れ

操作の流れとその内容	設定対象
(1)　メンバスイッチBの状態確認 初期化が完了していることの確認 ポートがアップしていることの確認	メンバスイッチB
(2)　メンバスイッチAの停止	本装置A （メンバスイッチA）
(3)　メンバスイッチAのコンフィグレーションの削除 インタフェースコンフィグレーションの削除 マスタ選出優先度の削除	メンバスイッチB

＜この項の構成＞

(1)　メンバスイッチBの状態確認

(2)　メンバスイッチAの停止

(3)　メンバスイッチAのコンフィグレーションの削除

(1)　メンバスイッチBの状態確認

メンバスイッチAにログインして，メンバスイッチBの状態を確認します。

［手順］

1. > show switch
   メンバスイッチBの初期化が完了していることを確認します。
   　

2. > show port
   メンバスイッチBのポートがアップしていることを確認します。


(2)　メンバスイッチAの停止

メンバスイッチAを停止します。

［手順］

1. > reload stop
   メンバスイッチAを停止します。メンバスイッチBはバックアップスイッチからマスタスイッチに遷移します。
   　

2. 電源をOFFにして，スタック構成から外します。

(3)　メンバスイッチAのコンフィグレーションの削除

マスタスイッチであるメンバスイッチBから，削除したメンバスイッチAのコンフィグレーションを削除します。

［設定のポイント］

メンバスイッチAのインタフェースのコンフィグレーションは自動では削除されないため，メンバスイッチAのすべてのインタフェースの設定を削除してください。

コンフィグレーションコマンドsystem interface fortygigabitethernetの設定有無に応じて，削除対象インタフェースの範囲が異なります。詳細は，「15.1.3　装置背面40Gポート（QSFP+ポート）とNIFの排他変更」を参照してください。

［コマンドによる設定］

1. (config)# no interface range fortygigabitethernet 1/0/1-4
   (config)# no interface range gigabitethernet 1/1/1-20
   (config)# no interface range gigabitethernet 1/2/1-20
   (config)# no interface range gigabitethernet 1/3/1-20
   (config)# no interface range gigabitethernet 1/4/1-20
   メンバスイッチA（スイッチ番号1）に対するインタフェースのコンフィグレーションを削除します。
   　

2. (config)# no switch 1 priority
   スイッチ番号1のマスタ選出優先度を削除します。
   　

3. (config)# save
   (config)# exit
   コンフィグレーションを保存して，コンフィグレーションコマンドモードから装置管理者モードに戻ります。
