8.1.3　メンバスイッチの追加

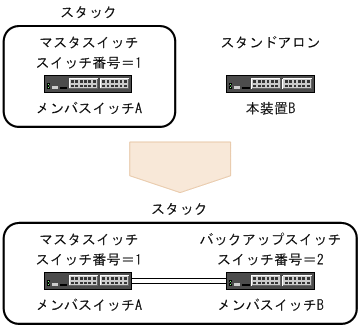

次の図に示すように，メンバスイッチAが1台で構成しているスタックにスタンドアロンの本装置Bを追加します。

図8-2　メンバスイッチの追加

メンバスイッチを追加する流れを次の表に示します。

表8-4　メンバスイッチを追加する流れ

操作の流れとその内容	設定対象
(1)　メンバスイッチAと本装置Bのソフトウェアを確認 ソフトウェアの確認	メンバスイッチA 本装置B （メンバスイッチB）
(2)　メンバスイッチBのコンフィグレーションの設定 メンバスイッチBのマスタ選出優先度の設定	メンバスイッチA
(3)　本装置Bをスイッチ番号2として1台スタックへ移行 スイッチ番号の設定 スタック機能の設定 装置の再起動	本装置B （メンバスイッチB）
(4)　メンバスイッチAと接続するためのメンバスイッチBのコンフィグレーションの設定 スタックポートの設定 マスタ選出優先度の設定（1に設定）	本装置B （メンバスイッチB）
(5)　メンバスイッチAとメンバスイッチBの2台スタックへ移行 スタックポートの接続	−

（凡例）−：該当なし

＜この項の構成＞

(1)　メンバスイッチAと本装置Bのソフトウェアを確認

(2)　メンバスイッチBのコンフィグレーションの設定

(3)　本装置Bをスイッチ番号2として1台スタックへ移行

(4)　メンバスイッチAと接続するためのメンバスイッチBのコンフィグレーションの設定

(5)　メンバスイッチAとメンバスイッチBの2台スタックへ移行

(1)　メンバスイッチAと本装置Bのソフトウェアを確認

動作しているメンバスイッチAと，追加する本装置Bのソフトウェアの種類およびバージョンを確認します。

メンバスイッチAと本装置Bとでソフトウェアの種類またはバージョンが異なる場合には，本装置BのソフトウェアをメンバスイッチAと同じソフトウェアの種類またはバージョンにアップデートして一致させてください。

［手順］

1. > show version software
   Date 20XX/12/26 12:01:00 UTC
   S/W: OS-L3CA Ver. 11.11

メンバスイッチAでソフトウェアの種類およびバージョンを確認します。

　

2. > show version software
   Date 20XX/12/26 13:01:00 UTC
   S/W: OS-L3CA Ver. 11.11

本装置Bでソフトウェアの種類およびバージョンを確認します。手順1で確認したメンバスイッチAのソフトウェアの種類およびバージョンと同じであることを確認してください。

　

(2)　メンバスイッチBのコンフィグレーションの設定

メンバスイッチAに，追加するメンバスイッチBのコンフィグレーションを設定します。なお，メンバスイッチAには，次に示すスタックポートおよびマスタ選出優先度のコンフィグレーションが設定されているものとします。


switch 1 priority 20
!
interface fortygigabitethernet 1/0/1
  switchport mode stack
!
interface fortygigabitethernet 1/0/2
  switchport mode stack


［設定のポイント］

バックアップスイッチとなるメンバスイッチBのコンフィグレーションは，マスタスイッチとなるメンバスイッチAのコンフィグレーションに同期します。そのため，メンバスイッチAでは次のコンフィグレーションを設定する必要があります。

• メンバスイッチBのマスタ選出優先度

メンバスイッチBがバックアップスイッチになるように，メンバスイッチBのマスタ選出優先度をメンバスイッチAより小さい値に設定します。

［コマンドによる設定］

1. (config)# switch 2 priority 10
   メンバスイッチB（スイッチ番号2）のマスタ選出優先度を10に設定します。
   　

2. (config)# save
   (config)# exit
   コンフィグレーションを保存して，コンフィグレーションコマンドモードから装置管理者モードに戻ります。
   　


(3)　本装置Bをスイッチ番号2として1台スタックへ移行

本装置Bのスイッチ番号を2にして，スタック機能を有効にする設定をします。

［設定のポイント］

本装置Bのスイッチ番号を2に設定します。その後，stack enableコマンドでスタックで動作させる設定をしてから本装置を再起動する必要があります。そのため，運用を開始する前に設定してください。また，stack enableコマンドを設定すると，本装置を再起動するまですべてのコンフィグレーションが変更できません。

なお，stack enableコマンドを設定すると，同時に次のコンフィグレーションが自動で設定されます。

• no service ipv6 dhcp

［コマンドによる設定］

1. # set switch 2
   # configure
   スイッチ番号を2に設定します。
   　

2. (config)# stack enable
   After this command execute, please save configuration editing now in startup-config, and please reboot a device.
   Do you wish to continue ? (y/n):
   スタックで動作させる設定をします。コンフィグレーションの変更確認メッセージに対してyを入力します。
   　

3. (config)# save
   (config)# exit
   コンフィグレーションを保存して，コンフィグレーションコマンドモードから装置管理者モードに戻ります。
   　

4. # reload
   本装置を再起動します。再起動後，本装置は1台構成のスタックのメンバスイッチとして動作します。


(4)　メンバスイッチAと接続するためのメンバスイッチBのコンフィグレーションの設定

メンバスイッチBに，メンバスイッチAと接続してスタックを構成するための最小限のコンフィグレーションを設定します。

［設定のポイント］

メンバスイッチAと接続したときにメンバスイッチAが障害などで再起動してもメンバスイッチBがマスタスイッチとして動作しないように，メンバスイッチBのマスタ選出優先度を1に設定します。

なお，ここで設定したコンフィグレーションは，マスタスイッチとなるメンバスイッチAで設定したコンフィグレーションに置き換えられます。

［コマンドによる設定］

1. (config)# interface fortygigabitethernet 2/0/1
   (config-if)# switchport mode stack
   (config-if)# exit
   (config)# interface fortygigabitethernet 2/0/2
   (config-if)# switchport mode stack
   (config-if)# exit
   メンバスイッチB（スイッチ番号2）のイーサネットインタフェースにスタックポートを設定します。
   　

2. (config)# switch 2 priority 1
   メンバスイッチB（スイッチ番号2）のマスタ選出優先度を1に設定します。
   　

3. (config)# save
   (config)# exit
   コンフィグレーションを保存して，コンフィグレーションコマンドモードから装置管理者モードに戻ります。
   　


(5)　メンバスイッチAとメンバスイッチBの2台スタックへ移行

それぞれ1台構成のスタックのメンバスイッチとして動作しているメンバスイッチAとメンバスイッチBのスタックポートを接続して，2台構成のスタックに移行します。

メンバスイッチBのマスタ選出優先度が1のため，メンバスイッチAはマスタスイッチとして動作を継続して，メンバスイッチBは自動で再起動します。

再起動後，メンバスイッチAのコンフィグレーションに同期するためにメンバスイッチBは自動で再起動します。その後，メンバスイッチAがマスタスイッチ，メンバスイッチBがバックアップスイッチとなるスタック構成で動作します。

マスタとなったメンバスイッチAでは，バックアップスイッチ（メンバスイッチB）のモデル情報，NIF情報が自動認識され，イーサネットインタフェース情報が自動生成されます。

［手順］

1. メンバスイッチAとメンバスイッチBのスタックポートを接続します。
   　

2. # show switch detail
   運用コマンドshow switch detailを実行して，メンバスイッチAがマスタスイッチ，メンバスイッチBがバックアップスイッチとなるスタックで動作していることを確認します。
