12.2.2　エリア分割とレベル

＜この項の構成＞

(1)　レベルとエリア

(2)　エリア分割時の経路決定

(3)　ドメイン全体への経路配布(ドメインワイド)

(4)　レベル間再配布時の経路属性

(1)　レベルとエリア

IS-ISでは，IS-ISドメインをさらに複数のエリアに分割することができます。IS-ISでは，エリア分割を扱うために，レベルという概念を使用します。レベルには，レベル1とレベル2があります。

レベル1は，分割された各エリアのネットワークです。各エリアにはエリア識別子があります。ルータのエリア識別子がエリアのエリア識別子と同じである場合，該当ルータはそのエリアに所属しています。

各エリアのレベル1ネットワークを，レベル1ドメインと呼びます。各エリアのレベル1ドメインは，そのエリアに所属するルータと，そのルータがIS-ISインタフェースにより接続している回線から成り立っています。

IS-ISドメイン中のレベル2ネットワークを，レベル2ドメインと呼びます。レベル2ドメインは，レベル2で動作するルータと，該当ルータにおいてレベル2で動作するIS-ISインタフェースにより接続している回線から成り立っています。

レベル2ドメインは，分割された各エリア間のルーティングをするためのネットワークです。

IS-ISルータには，レベル1ルータ，レベル2ルータ，およびレベル1-2ルータがあります。レベル1ルータはレベル1でだけ動作するルータです。レベル2ルータはレベル2でだけ動作するルータです。レベル1-2ルータはレベル1でもレベル2でも動作するルータです。本装置は，デフォルトではレベル1-2ルータとして動作します。

IS-ISインタフェースには，レベル1インタフェース，レベル2インタフェース，およびレベル1-2インタフェースがあります。レベル1インタフェースはレベル1でだけ動作するIS-ISインタフェースです。レベル2インタフェースはレベル2でだけ動作するIS-ISインタフェースです。レベル1-2インタフェースはレベル1でもレベル2でも動作するインタフェースです。本装置のデフォルトでは，IS-ISインタフェースの動作レベルはIS-ISルータとしての動作レベルに従います。

【注意事項】

1. IS-ISネットワーク上において，レベル2ドメインが二つ以上にならないようにネットワークを構成してください。すべてのレベル2で動作しているルータは，レベル2で動作しているルータ・インタフェース・回線を経由して接続している必要があります。
   レベル2ドメインが二つ以上に分断している場合，経路ができなかったり，誤った経路を導入したりすることがあります。

2. IS-ISネットワーク上のどのエリアについても，レベル1ドメインが二つ以上にならないようにネットワークを構成してください。エリア識別子が同じであるルータは，同一エリアのレベル1で動作しているルータ・インタフェース・回線を経由して相互に接続している必要があります。
   同じエリア識別子のルータからなるネットワークが二つ以上に分断している場合，経路ができなかったり，誤った経路を導入したりすることがあります。


(2)　エリア分割時の経路決定

IS-ISでは，レベル1とレベル2とで別個に経路計算を行います。レベル1から学習した経路をレベル1経路，レベル2から学習した経路をレベル2経路といいます。

レベル1-2ルータでは，レベル1経路をレベル2へ再配布します。すると，レベル2ドメインには，レベル1-2ルータを通して接続している全エリア (レベル1ドメイン) の経路も再配布されます。結果として，レベル2ドメインには，IS-ISドメイン全体の経路が存在します。

レベル1-2ルータでは，デフォルトでは，レベル2に存在する経路をレベル1へは再配布しません。その代わり，エリア分割している場合に限り，レベル1-2ルータはレベル1ネットワークへデフォルト経路を広告します。結果として，各エリアのレベル1ドメインには，該当エリア内の経路と，レベル1-2ルータへのデフォルト経路だけが存在します。

ただし，学習ルータがレベル1-2ルータである場合，ほかのレベル1-2ルータの広告したデフォルト経路を学習しません。エリア分割時のデフォルト経路を学習するのは，レベル1ルータだけとなります。

エリア分割をしない場合のネットワーク構成例を次に示します。

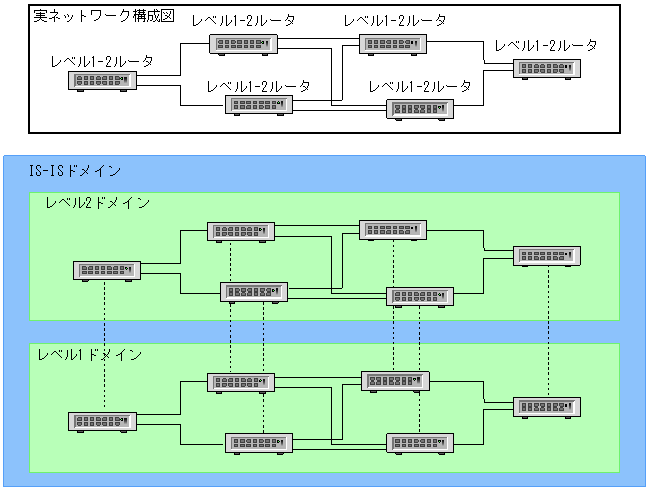

図12-2　エリア分割をしない場合のレベル別動作例

エリア分割の例とその場合の経路モデルを次に示します。

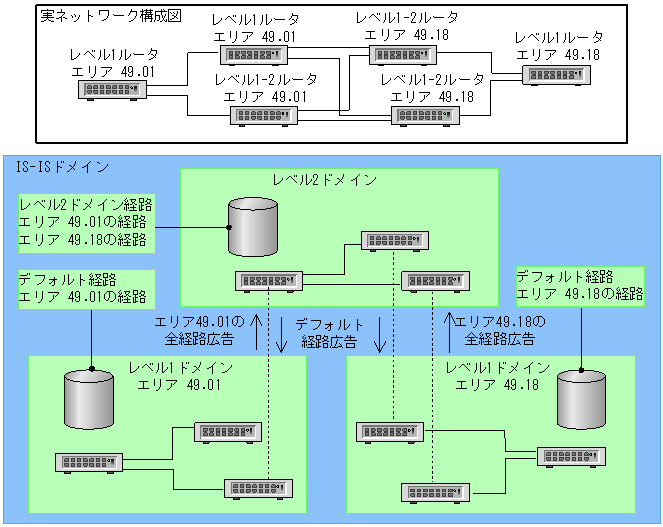

図12-3　エリア分割時のレベル別動作例

(3)　ドメイン全体への経路配布(ドメインワイド)

本装置では，レベル2ネットワーク上の経路をレベル1へ再配布する拡張機能をサポートしています。この機能により，レベル1ネットワーク上でのIS-ISドメイン全体の経路を生成することができます。

ドメインワイド適用例を次に示します。

この機能は，エキスポート・フィルタ(経路再配布定義)により，IS-ISレベル2経路をIS-ISレベル1へ再配布するよう定義することによって，有効になります。レベル2経路を元に再配布されたレベル1経路のことを，ダウン経路といいます。

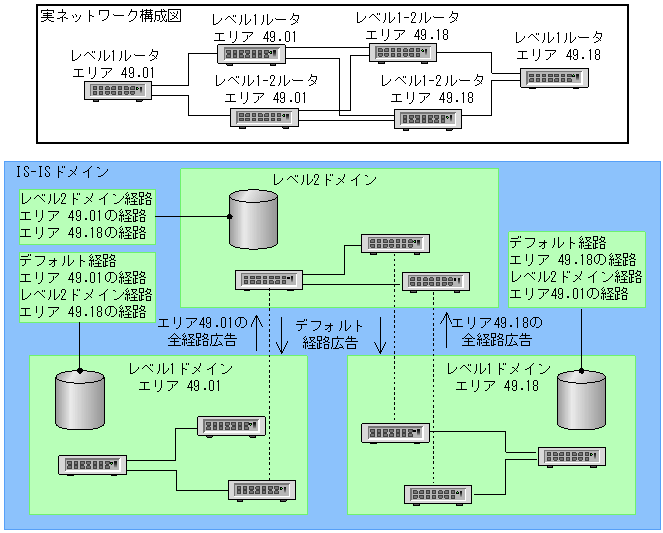

図12-4　ドメインワイド適用時の経路モデル

(4)　レベル間再配布時の経路属性

レベル1-2ルータでは，デフォルトでレベル1学習経路をレベル2へ再配布します。また，ドメインワイド設定をした場合には，レベル2学習経路をレベル1へ再配布します。レベル間経路の再配布に当たり，特に設定をしない限り，経路の属性 (メトリック，メトリック種別，経路種別) を引き継いで広告します。

レベル1学習経路をレベル1へ再配布することはできません。また，レベル2学習経路をレベル2へ再配布することはできません。
