12.2.1　経路情報広告の基礎

＜この項の構成＞
(1)　ルーティングドメイン (または単にドメイン)
(2)　サポートプロトコル体系
(3)　NET
(4)　IS-ISインタフェース
(5)　LSP
(6)　広告方式

(1)　ルーティングドメイン (または単にドメイン)

一つのルーティングプロトコルにより経路を管理しているネットワークの範囲のことを，ルーティングドメイン，または単にドメインと呼びます。

IS-ISプロトコルで相互接続しており，IS-ISを使用してルーティングをしている部分のネットワークを，IS-ISルーティングドメイン，または単にIS-ISドメインと呼びます。

(2)　サポートプロトコル体系

IS-ISでは，複数のプロトコル体系のルーティングを同時にサポートすることができます。

本装置では，IPv4およびIPv6のルーティングをサポートしています。本装置は，デフォルトでは，IPv4経路だけをルーティングします。

ルーティングするプロトコルは，全ルータで統一してください。

【注意事項】
IS-ISでIPv4ルーティングを行う場合，IS-ISドメイン上の全ルータを，IS-ISでIPv4ルーティングをするよう設定する必要があります。また，隣接ルータと接続する全インタフェースを，IPv4パケットを送受信できるよう設定する必要があります。
同様に，IS-ISでIPv6ルーティングを行う場合，IS-ISドメイン上の全ルータを，IS-ISでIPv6ルーティングをするよう設定する必要があります。また，隣接ルータと接続する全インタフェースを，IPv6パケットを送受信できるよう設定する必要があります。
また，IPv4とIPv6の両方をルーティングする場合も，上記設定が必要です。
上記条件が満たされない場合，隣接ルータ間でIS-ISプロトコルが接続しないことがあります。また，IS-ISが求めた経路が，該当プロトコル体系の通信機能がないルータ・インタフェースおよび回線を使用する経路となることがあります。

(3)　NET

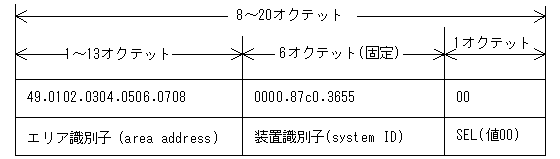

IS-ISでは，IS-ISルータにNET (Network Entity Title) を定義します。NETは，エリア識別子 (area address)，装置識別子 (system ID)，SEL (ルータでは必ず0を使用する) の三つのフィールドから成り立っています。NETのフォーマットを次の図に示します。例では，NETとして，値49.0102.0304.0506.0708.0000.87c0.3655.00を使用しています。

図12-1　NETのフォーマット

[図データ]

(4)　IS-ISインタフェース

IS-ISでは，経路情報の交換にIPv4パケットもIPv6パケットも使用しません。代わりに，OSIプロトコル体系のOSIパケットを使用します。

IPv4やIPv6とOSIとでは，回線上でのパケットカプセル化方式が異なります。このため，同一回線上でも，IPv4・IPv6のMTUと，OSIのMTUとは異なります。

OSIでは，OSIパケットの送受信上，ルータ間を接続する回線やLANを，三つの種類に分類します。

【注意事項】
  1. IS-ISインタフェースの，IS-ISパケット送受信上のMTUは，1492オクテット以下に設定しないでください。MTUが1492オクテット以下であるIS-ISインタフェースが存在する場合，該当インタフェース上の隣接ルータと正常にパケット交換ができないことがあります。
  2. PPP・ATMで2台の装置を接続した場合，OSIプロトコル体系ではpoint-to-pointと認識されます。
    上記ネットワークは，IPv4・IPv6プロトコル体系ではブロードキャストインタフェースとして動作させる場合もありますが，IPv4/IPv6プロトコル体系での動作方式と，OSIプロトコル体系での回線種別には，関係がありません。
  3. IS-ISインタフェースとして使用するLineには，イーサネットのジャンボフレームを設定しないでください。設定した場合，隣接ルータ間でIS-ISプロトコルが接続しないことがあります。

(5)　LSP

IS-ISでは，ルータの広告情報はすべてLSP (リンクステートPDU) というパケットに納められています。各ルータは，レベルごとに，LSPを256個まで生成することができます。LSP の長さは最大1492オクテットです。

実際には，LSPヘッダの27オクテット，およびLSPのフォーマット形式のオーバーヘッドにより，1ルータのレベルごとの広告情報量は，約340キロオクテットになります。

1台のルータが一つのレベルに広告できる経路数は，IPv4・IPv6の広告情報量をあわせて，約340キロオクテットまでとなります。IPv4だけの場合はおよそ30,000経路，IPv6だけの場合はおよそ15,000経路が上限になります。

広告情報一つ当たりの情報量については，「表12-6　TLVの種別」をご参照ください。

(6)　広告方式

本装置では，2種類のIS-IS広告方式をサポートしています。この広告方式を，それぞれナロウとワイドと呼びます。

経路の広告には，経路属性情報が付属します。IS-ISには，経路種別・メトリック種別・メトリック値の三つの経路属性があります。この属性は，広告経路を学習するルータで，学習経路選択時の優先度決定に使用します。

経路広告時にすべての経路属性が付属しているとは限りません。広告経路のプロトコル体系や広告方式により，経路に付属している広告属性と付属していない広告属性が決まっています。

広告内容と広告方式に基づく経路属性の有無，およびその値を次の表に示します。

表12-3　IS-IS広告方式と経路属性

広告内容 広告方式
ナロウ ワイド
隣接ルータ 準拠規格 ISO 10589 インターネットドラフト“IS-IS extensions for Traffic Engineering”
経路種別 広告しない
(学習側では内部経路として扱います)		 広告しない
(学習側では内部経路として扱います)
メトリック種別 広告しない
(学習側ではインターナルメトリックとして扱います)		 広告しない
(学習側ではインターナルメトリックとして扱います)
メトリック値 1 〜 63
(63以上の値で広告しようとした場合，63として広告)		 1 〜 16,777,215
IPv4経路 準拠規格 RFC 1195 インターネットドラフト
“IS-IS extensions for Traffic Engineering”
経路種別 広告する 広告しない
(学習側では内部経路として扱います)
メトリック種別 広告する 広告しない
(学習側ではインターナルメトリックとして扱います)
メトリック値 1 〜 63
(63以上の値で広告しようとした場合，63として広告)		 1〜4,261,412,863
(4,261,412,863以上の値で広告しようとした場合，4,261,412,863として広告)
IPv6経路 準拠規格 インターネットドラフト “Routing IPv6 with IS-IS”
経路種別 広告する
メトリック種別 広告しない
(学習側ではインターナルメトリックとして扱います)
メトリック値 1 〜 4,261,412,863
(4,261,412,863以上の値で広告しようとした場合，4,261,412,863として広告)

以下に，IS-ISの広告に付随する各情報を説明します。
