8.3　バックアップ接続構成

本装置のバックアップ接続構成を次の表に示します。

表8-5　バックアップ接続構成

接続構成		説明
インタフェース バックアップ接続	専用線	専用線をISDN回線または専用線でインタフェースバックアップする接続構成
	フレームリレー	フレームリレーをISDN回線でインタフェースバックアップする接続構成
	ATM	ATMをISDN回線またはATMでインタフェースバックアップする接続構成
	BOD※	物理ポートバックアップを行うインタフェースをISDN回線でインタフェースバックアップ接続する接続構成
物理ポート バックアップ接続	専用線	専用線をISDN回線で物理ポートバックアップする接続構成

注※　BODについては「5.5　オーバーロード」を参照してください。

＜この節の構成＞

(1)　専用線のインタフェースバックアップ接続

(2)　フレームリレーのインタフェースバックアップ接続

(3)　ATMのインタフェースバックアップ接続

(4)　専用線の物理ポートバックアップ接続

(5)　BODのインタフェースバックアップ接続

(1)　専用線のインタフェースバックアップ接続

専用線のインタフェースバックアップ接続を「図8-5　専用線：ISDNのインタフェースバックアップ」および「図8-6　専用線：専用線のインタフェースバックアップ」に示します。

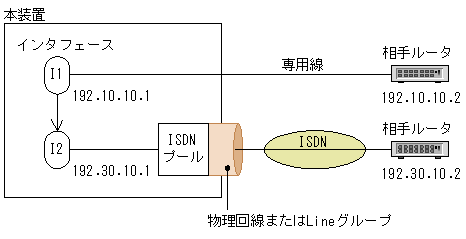

図8-5　専用線：ISDNのインタフェースバックアップ

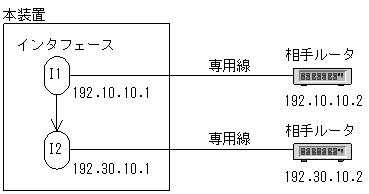

図8-6　専用線：専用線のインタフェースバックアップ

(2)　フレームリレーのインタフェースバックアップ接続

フレームリレーのインタフェースバックアップ接続を次の図に示します。

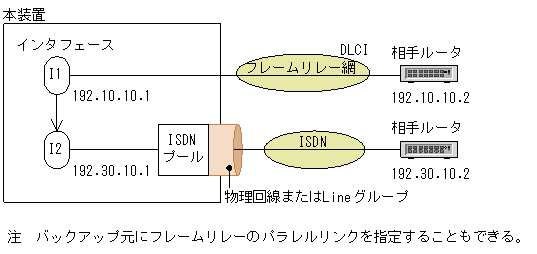

図8-7　フレームリレー：ISDNのインタフェースバックアップ

(3)　ATMのインタフェースバックアップ接続

(a)　ATM：ISDNのインタフェースバックアップ

ATMのインタフェースバックアップ接続を次の図に示します。

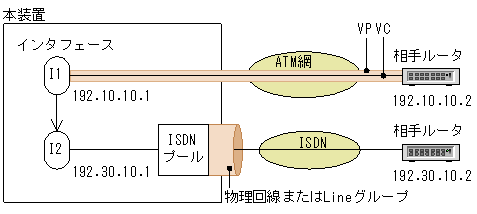

図8-8　ATM：ISDNのインタフェースバックアップ

ATM:ISDNのインタフェースバックアップ使用時の注意事項を次の表に示します。

表8-6　 ATM:ISDNのインタフェースバックアップ使用時の注意事項

項目	内容
網/接続装置 の仕様	本装置はF4-AIS/RDI受信契機にインタフェースを切り替えます。ATM網が，網内の回線障害時に該当VPへF4-AIS/RDIを送信する仕様であることを確認する必要があります。
構成定義情報	構成定義情報(VP情報)でVPの警報送受信用VC(制御用VC: VCI＝4)を"有効"指定してください。デフォルトは"有効"です。 VPの警報受信用VCでF4-AIS/RDIを受信します。
パラレル PVC関連	バックアップ元にパラレルPVCを指定することもできます。ただし，パラレルPVC内のVCは同一VPIで構成することが望ましいです。 パラレルPVCを複数VPIで構成する場合，一つのVPでVP障害を検出してもバックアップに切り替えません。
切り替え/ 切り戻し条件	VP障害検出によるバックアップ切り替え契機は，インタフェース内の全VPでVP障害を検出したときです。 VP障害回復によるバックアップ切り戻し契機は，インタフェース内のVP一つ以上でVP障害が回復したときです。 例えばVPI/VCIが0/32と1/32のパラレルPVCの場合，切り替え契機はVPI＝0とVPI＝1の両方でVP障害を検出したときです。切り戻し契機はVPどちらか一方でも回復したときです。

(b)　ATM：ATMのインタフェースバックアップ

ATMのインタフェースバックアップ接続を次の図に示します。

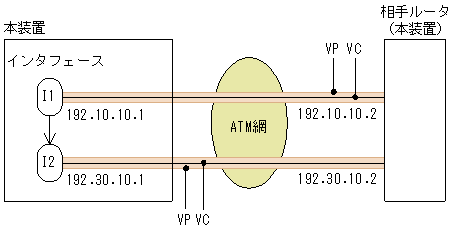

図8-9　ATM：ATMのインタフェースバックアップ

ATM:ATMのインタフェースバックアップ使用時の注意事項を次の表に示します。

表8-7　 ATM:ATMのインタフェースバックアップ使用時の注意事項

項目	内容
網/接続装置 の仕様	本装置は，F5-Loopback要求セルを送信しその応答受信を監視することでVC状態を確認します。ATM網と相手ルータがF5-Loopbackセルを送受信する仕様であることを確認してください。
構成定義情報	構成定義情報(VC情報)でバックアップ元インタフェース内VCすべてについてVC状態確認機能を"有効"指定します。デフォルトは"無効"です。 インタフェース内のVCで，VC状態監視機能の有効/無効指定が混在している場合，回線バックアップ機能は有効に動作しません。
パラレル PVC関連	バックアップ元にパラレルPVCを指定することもできます。この場合，一つのVCでVC障害を検出してもバックアップに切り替えません。
切り替え/ 切り戻し条件	VC障害検出によるバックアップ切り替え契機は，インタフェース内の全VCでVC障害を検出したときです。 VC障害回復によるバックアップ切り戻し契機は，インタフェース内のVC 一つ以上でVC障害が回復したときです。 例えば，VPI/VCIが0/32と0/33のパラレルPVCの場合，切り替え契機は0/32と1/32の両方でVC障害を検出したときです。切り戻し契機はVCどちらか一方でも回復したときです。

(4)　専用線の物理ポートバックアップ接続

専用線の物理ポートバックアップ接続を次の図に示します。

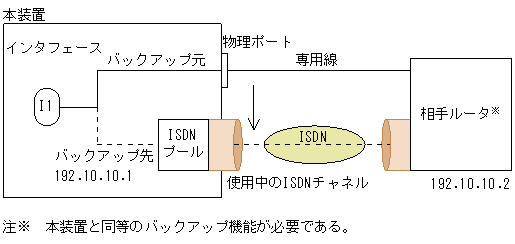

図8-10　専用線：ISDNの物理ポートバックアップ

(5)　BODのインタフェースバックアップ接続

BODのインタフェースバックアップ接続を次の図に示します。

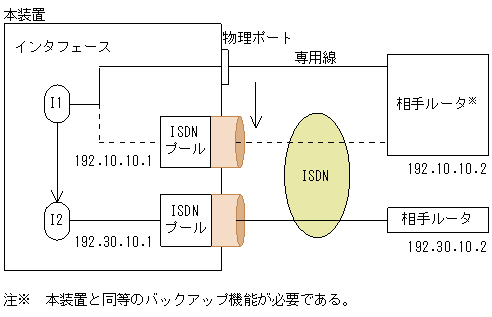

図8-11　物理ポートバックアップのインタフェースバックアップ
