6.5.1　ATM上のIPv6フォワーディング

ATM層条件はClassical IP over ATMによるIPの場合と同じです。「6.4.1　ATM上のIPフォワーディング」を参照してください。

＜この項の構成＞
(1)　IPv6アドレスの付与
(2)　IPv6サブネットの扱いとネットワークへの接続形態
(3)　フレームフォーマット
(4)　MTU

(1)　IPv6アドレスの付与

本装置では，ネットワークの接続形態がポイント−ポイント型のATMインタフェースだけでIPv6アドレスを設定できます。ATMインタフェースにIPv6アドレスを付与する単位はVPIまたはVCIです。

IPv6インタフェースとIPインタフェースを共用する場合は，ネットワークの接続形態はポイント−ポイント型だけを設定できます。

(2)　IPv6サブネットの扱いとネットワークへの接続形態

IPv6 over ATMではClassical IP over ATMプロトコルと同様に，同一回線下に設定した複数本のVCを分割して，複数の論理的なIPサブネット下に収容できます。したがって，物理的に接続した1個のATMネットワークを複数の論理的なIPサブネットに分割できます。これをLIS(Logical IP Subnet)といいます。本装置はLISをサポートしており，同一物理回線に対して複数のポイント−ポイント型インタフェースを設定できます。

(3)　フレームフォーマット

IPv6パケットに対し，RFC1483のLLC／SNAP方式でカプセル化します。カプセル化ヘッダフォーマットを次の図に示します。

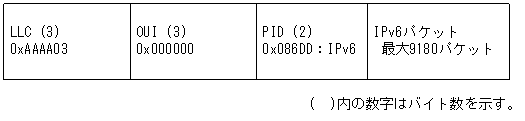

図6-18　カプセル化ヘッダフォーマット

[図データ]

(4)　MTU

IPv6パケット長で1500バイト〜9180バイトの範囲で構成定義情報に定義します。省略時は4470バイトです。IPv6パケットのカプセル化ヘッダは8バイト固定で，カプセル化した中継パケットの最大長は9188バイトとなります。
