6.3.1　接続制御

ATMでの通信は，ATMネットワークを介して接続する相手装置(ルータ，ATMインタフェースを持つLANスイッチ，ATMインタフェースを持つ端末など)との間にコネクション(通信路)を設定します。PVCの通信方式はこのコネクションを固定で持ちます。このため，コネクションを決定するVPIおよびVCIをあらかじめ構成定義情報に定義しておきます。このコネクションをVCと呼びます。VCの接続形態はポイント−ポイントコネクションで，ポイント−マルチコネクションはサポートしていません。

＜この項の構成＞

(1)　VC構成定義時の注意事項

(2)　割り当てられるVPI，VCIの範囲

(3)　定義できる最大VC数

(4)　パラレルPVC

(1)　VC構成定義時の注意事項

VC構成定義時には次に示す点に注意してください。

• 同一VP内でVCIを重複して定義できません。
• 同一ポート内でVPIを重複して定義できません。
• 使用するVC以外のVCは，なるべく定義しないことをお勧めします。ネットワーク内で回線障害やVCレベルの障害が発生し，障害発生を通知するOAMセルが多発した場合，処理負荷が増大して通信性能に影響する場合があります。
• 過負荷状態が続くとセル廃棄が発生し，RIPなどの制御パケットが廃棄され通信が止まることがあります。この現象を回避するためには次に示す対応をしてください。

  • サービスカテゴリがGFR2の場合，制御パケット送信とデータパケット送信の優先キューを分けてください。詳細は「6.3.2　トラフィック制御(6)　サービスカテゴリGFRおよびGFR2のキューイング制御および帯域制御」を参照してください。
  • サービスカテゴリがGFR2以外の場合，制御パケット送信とデータパケット送信をVC-group内の別VCに分けてください。詳細は「(4)　パラレルPVC」を参照してください。

(2)　割り当てられるVPI，VCIの範囲

本装置では回線ごとに割り当てられるVPI/VCIの範囲を決め，その範囲内でVPI，VCIを割り当てます。割り当てられるVPI/VCIの範囲を次の表に示します。

表6-1　VPI/VCIの範囲

VPI範囲	通信用VCI範囲
0〜15	32〜2047
0〜31	32〜1023
0〜63	32〜511
0〜127	32〜255

なお，VCI値0〜31は規格，勧告でプレアサインまたはリザーブの値です。割り当てた場合，将来SVCやILMIサポート時に変更が必要になりますので，一般的に通信用には割り当てません。

(3)　定義できる最大VC数

(a)　25M ATMまたはOC-3c/STM-1 1ポートATMでサービスカテゴリCBR，VBR，ABR，UBRを使用する場合

本装置は，同一のVP内にVBRのサービスカテゴリのVCとそのほかのサービスカテゴリのVCと混在して使用するかどうかによって定義できる最大VP数および最大VC数が異なります。定義できる最大VP数を次に示します。

• VBR混在使用なしの場合：最大128VP/物理回線
• VBR混在使用ありの場合：最大32VP/物理回線

VC数はそれぞれの優先キューに対して割り当てられる数に上限があります。優先キューについては「6.3.2　トラフィック制御(3)　サービスカテゴリと優先キューの対応」，「6.3.2　トラフィック制御(5)　出力優先制御」を参照してください。

VP数ごとの定義できる最大VC数を次の表に示します。

表6-2　VP数ごとの定義できる最大VC数

VP数/ 物理回線	同一VP内にVBR混在使用なし				同一VP内にVBR混在使用あり
	VBRを使用しないVP のVC数/1VP		VBRだけを使用するVP のVC数/1VP		VC数/1VP
	優先キューごとの最大VC数	合計	VBRの最大VC数	合計	優先キューごとの最大VC数	VBRの最大VC数	合計
1	1024	2048※	1	1	8	127	151
2	512	1024	1	1	8	15	39
3〜4	256	512	1	1	8	15	39
5〜8	128	256	1	1	8	15	39
9〜16	64	128	1	1	8	7	31
17〜32	32	64	1	1	8	3	27
33〜64	16	32	1	1	−	−	−
65〜128	8	16	1	1	−	−	−

(凡例)　−：該当しない

注※　VCI番号0から31は，規格／勧告によってプレアサインまたはリザーブの値のため，通信用に使用できるVCI番号は32から2047です。このため，1VPに設定できる最大VC数は2016になります。

F4 OAMセル送信および受信のため，VPごとに1本ずつサービスカテゴリUBRのVCが必要です。したがって，F4 OAMセル送信および受信を行う場合には，構成定義で選択したサービスカテゴリパターンで，UBRの最も優先度の低いキューについては通信用に設定できるVC数が，「 表6-2　VP数ごとの定義できる最大VC数」の「優先キューごとの最大VC数」の値から1を引いた値となります。ただし，VBRだけを使用するVPの場合には通信用に設定できるVC数は「表6-2　VP数ごとの定義できる最大VC数」に示すとおりです。

(b)　25M ATMまたはOC-3c/STM-1 1ポート版ATMでサービスカテゴリGFR，GFR2を使用する場合

サービスカテゴリGFR，GFR2を使用する回線について，定義できる最大VC数は最大128本です。VC数は優先キューのそれぞれに対して割り当てられる数の上限があります。VP数ごとの定義できる最大VC数を次の表に示します。

表6-3　VP数ごとの定義できる最大VC数

VP数/物理回線	VC数／1VP
1	128
2〜8	16
9〜16	8※
17〜32	4※

注※　25M ATMではサポートしていません。

サービスカテゴリGFRを使用する場合は，F4 OAMセル送信および受信を行う場合にも，使用できるVC数が1本減ることはありません。

サービスカテゴリGFR2を使用する場合は，F4 OAMセル送信および受信を行う場合，「 表6-3　VP数ごとの定義できる最大VC数」の「VC数／1VP」の値から1を引いた値となります。

(4)　パラレルPVC

一般的にATMインタフェースを持つルータでは1個のネクストホップ・アドレスに対し，1VCを割り当てます。この場合のネクストホップ・アドレスとは，本装置が受信したパケットを次に送信する相手のネットワークレイヤのアドレスです。つまり，ATMネットワークを介して接続する相手装置との間のコネクションは1VCです。

本装置では，この相手装置との間のコネクションとして，最大8本のVCを割り当ててグループ化できます。これをパラレルPVCと呼びます。

パラレルPVCはルーティング上では1VCと同等に扱われます。したがって，グループを構成する各VCがルーティングによる経路選択の対象となることはありません。このため，装置へ同時通信でき，送信パケット条件によって異なるVCにトラフィックを分散できます。また，グループ内の2本のVC間で，パケットの宛先IPアドレスおよび送信元IPアドレスのHash値によるロードバランスを指定することもできます。ロードバランスの詳細については「6.3.2　トラフィック制御(7)　ロードバランス」を参照してください。パラレルPVC機能はvc-groupコマンドで設定します。次に適用例を説明します。

(a)　パラレルPVC収容条件

パラレルPVCの収容条件を次に示します。

• 同一のパラレルPVCのグループに収容できるVC数は最大8本です。
• 定義できるパラレルPVCのグループ数はRP当たり最大256個です。

(b)　パラレルPVC機能を設定するときの注意事項

パラレルPVC機能を設定するときは次に示す内容に注意してください。

• 本装置間だけで設定できます。
• 1個のパラレルPVCのグループをネットワークにブロードキャスト接続する場合，グループを構成する各VCは同一のIPサブネット下に収容するように設定してください。
• 複数の物理回線下のVCを同一のVCグループに収容できません。
• IPXおよびブリッジを定義したインタフェースに属するVCはVCグループに収容できません。
• パラレルPVCを閉塞状態(closeコマンドを実行)にすると，該当するインタフェースの動作状態によっては該当するVCだけでなく同一パラレルPVCのグループ内の他VCでも送信停止します。閉塞状態にしたVCを閉塞解除(freeコマンドを実行)すると，送信停止したVCで通信を再開します。

(c)　アプリケーションの種別によってVCを分ける例

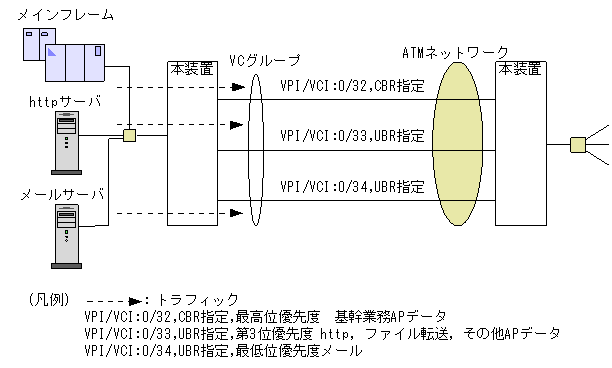

アプリケーションのトラフィック特性に合わせて，各VCにトラフィックタイプおよび帯域を設定します。アプリケーションの種別によってVCを分ける例を次の図に示します。

図6-2　アプリケーションの種別によってVCを分ける例

(d)　各拠点の通信ごとにVCを分ける例

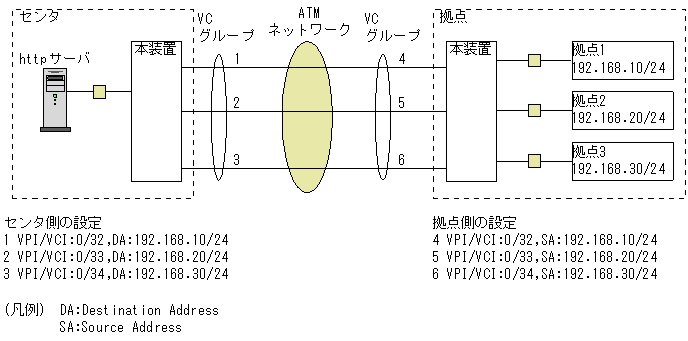

パケットの宛先アドレスまたは送信元アドレスによって各拠点の通信ごとにVCを分ける例を次の図に示します。センタと拠点間の通信で，各拠点に一定の帯域を保証して，残りの帯域を共用して帯域を有効利用します。

図6-3　各拠点の通信ごとにVCを分ける例
