5.3.3　パラレルPVC

一般的にフレームリレーインタフェースを持つルータでは1個のネクストホップアドレスに対して，一つのPVC(DLCI)を割り当てます。この場合のネクストホップアドレスとは，本装置が受信したパケットを次に送信する相手装置のネットワークレイヤのアドレスです。

本装置では，この相手装置との間に複数のPVC(DLCI)を割り当てて通信できます。この複数のPVCをパラレルPVCと呼びます。パラレルPVCはフォワーディング上は一つのPVCと同等に扱われます。パラレルPVCの適用はネットワーク構成やインタフェースの形態に制限されません。「図5-30　フルメッシュ構成−物理回線単位インタフェース　ネットワーク例」〜「図5-34　ネットワーク構成と論理インタフェースの組み合わせ混在の構成例」の各PVCをすべてパラレルPVCに置き換えて適用することもできます。パラレルPVCの主な目的は，同一相手装置との間で行う帯域制御です。帯域制御は1PVCでも行えますが，パラレルPVCではフレームリレー網の持つPVC単位の帯域制御機能(CIRによる帯域保証など)を利用すれば，より精度の高い帯域制御を行うことができます。特に，フレームリレー網の中継ネットワークがATMで構築されているような場合，フレームリレー網のより高精度な帯域制御機能が期待できます。

＜この項の構成＞

(1)　パラレルPVCを適用したネットワーク構成例

(2)　PVC障害時のバックアップ

(1)　パラレルPVCを適用したネットワーク構成例

パラレルPVCで，同一相手装置との間で設定できるPVC数は最大4本です。なお，index値は0〜7の8種類が指定できます。したがって，一つのPVCに複数のindex値(フロー)を対応させることができます。

パラレルPVCを適用したネットワーク構成例を次の図に示します。

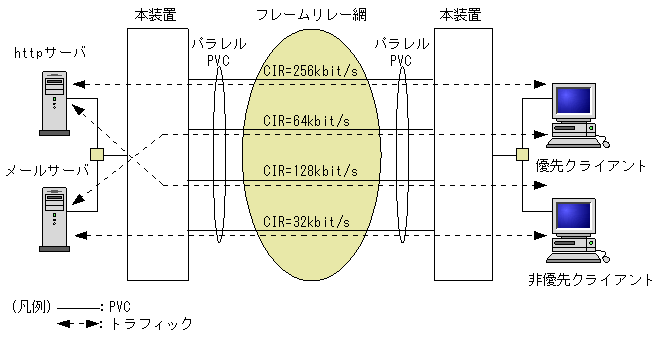

図5-35　パラレルPVCを適用したネットワーク構成例

転送するパケットのフローとDLCIの対応づけは構成定義で行います。具体的には，filter-listコマンドによってフローとindex値を対応づけ，dlci-groupコマンドでindex値とDLCIを対応づけるという形の設定です。なお，パラレルPVCにする各DLCIはgroupコマンドでグループ化します。

(2)　PVC障害時のバックアップ

パラレルPVCで障害などで一部のPVCが使用できない状態になった場合，該当するPVC上のトラフィックを同一パラレルPVC内の他PVCでバックアップできます。これは，構成定義で，あらかじめindex値(フロー)ごとにバックアップPVC一つを指定しておくことによって実現します。PVC障害時のバックアップの様子を次の図に示します。

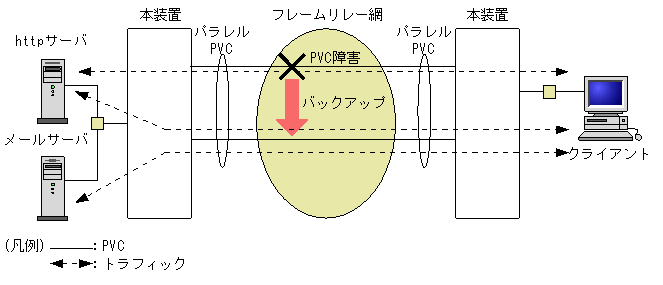

図5-36　PVC障害時のバックアップの様子
