9.1.2　Tag-VLAN連携のLANスイッチ接続

本装置とLANスイッチをTag-VLAN連携で接続する場合の設定について説明します。

＜この項の構成＞

(1)　VLAN種別

(2)　Tag-VLAN連携設定

(3)　中継できるパケット

(4)　VLAN ID

本装置がサポートするVLANは，IPv4およびIPv6パケットに関するTag-VLANだけです。本装置を接続するLANスイッチがそれ以外のVLAN(例えば，IPXなどのプロトコルVLAN)をサポートしている場合でも，LANスイッチに設定するVLANは，次に示すどちらかにしてください。

LANスイッチが中継するIPv4およびIPv6パケットに関するTag-VLAN

LANスイッチの送受信ポートに関するTag-VLAN

(2)　Tag-VLAN連携設定

本装置と，本装置に接続するLANスイッチのTag-VLANの設定は一致させてください。LANスイッチとTag-VLANの設定を一致させるときは，次に示す点に注意してください。

VLAN設定をしたインタフェース(vlanオプションで指定)は，Tag付きパケットだけを送受信できます。

Tagなしパケットを受信した場合，そのパケットを廃棄します。

VLAN設定をしていないインタフェースは，Tagなしパケットだけを送受信できます。Tag付きパケットを受信した場合，そのパケットを廃棄します。

TPID(Tag Protocol Identifier)値は"0x8100"または"0x9100"です。

(3)　中継できるパケット

VLAN設定をしたインタフェース(構成定義コマンドのvlanオプションで指定)は，IPv4およびIPv6パケットARPパケットが送受信できます。本装置を接続するLANスイッチがそれ以外のパケットをサポートしている場合でも，次に示すパケットに関するVLANは使用しないでください。

IPXパケット

ブリッジ中継パケット

IPv4マルチキャスト中継パケット

IPv6マルチキャスト中継パケット

(4)　VLAN ID

VLAN IDは本装置，LANスイッチから構成される仮想ネットワークの識別子のため，接続するLANスイッチのVLAN IDと一致させる必要があります。VLAN IDの不一致が発生した場合，パケットの廃棄などが発生して正しい通信が行えません。二つのVLANをLANスイッチ経由で本装置に設定する例を次の図に示します。

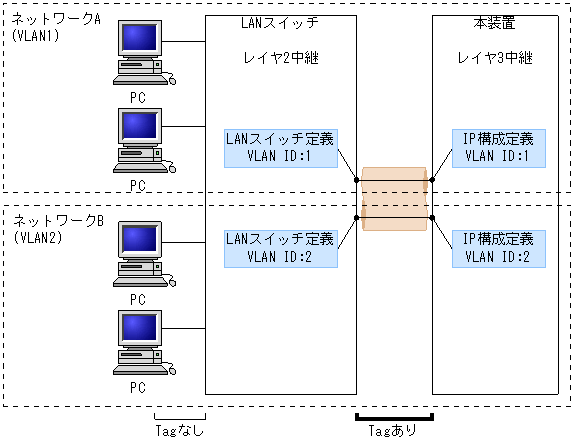

図9-1　二つのVLANをLANスイッチ経由で本装置に設定する例

LANスイッチに設定するVLAN ID(「図9-1　二つのVLANをLANスイッチ経由で本装置に設定する例」のLANスイッチ定義)と，本装置に設定するIP構成定義のVLAN IDは同じ値にしてください。マルチホーミング接続の場合は，それぞれのIPに対して同じ値にしてください。

Static ARPエントリを作成する場合は，本装置に設定するIP構成定義のVLAN IDと，ARP(Static)構成定義のVLAN IDは同じ値にしてください。複数のARPエントリを作成する場合(接続する装置が複数存在する場合)は，全エントリについて同じ値にしてください。マルチホーミング接続の場合は，それぞれのIPに対して同じ値にしてください。
