8.9.2　疎通テスト

疎通テスト確認のコマンドとして，ping，ping ipv6，ping ipx，ping frame-relay，ping atmがあります。

＜この項の構成＞
(1)　pingコマンド(ICMPエコー)
(2)　ping ipv6コマンド(ICMPv6エコー)
(3)　ping ipxコマンド
(4)　ping frame-relayコマンド
(5)　ping atmコマンド

(1)　pingコマンド(ICMPエコー)

IPネットワークでの障害切り分けに有効なコマンドです。このコマンドは指定したIPアドレスを持つ装置がICMPエコーを返す機能を利用しています。宛先アドレスまでの経路途中のルータに対して順番にpingコマンドで疎通を確認していくことで，通信ができなくなっている範囲を絞り込むことができます。pingコマンドの使用例を次の図に示します。

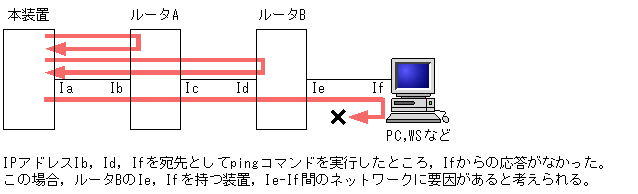

図8-5　pingコマンドの使用例

[図データ]

(2)　ping ipv6コマンド(ICMPv6エコー)

pingコマンドと同様の機能を持ち，IPv6ネットワークでの障害切り分けに有効なコマンドです。本コマンドは指定したIPv6アドレスを持つ装置がICMPv6エコーを返す機能を利用しています。宛先アドレスまでの経路途中のルータに対して順番にping ipv6コマンドで疎通を確認していくことで，通信ができなくなっている範囲を絞り込むことができます。

(3)　ping ipxコマンド

NetWareプロトコルで接続する装置との間の疎通を確認するコマンドです。このコマンドは指定したネットワークアドレスおよびノードアドレスを持つ装置がIPXのECHOパケットを返す機能を利用しています。pingコマンドと同じ使い方をすることで，通信ができなくなっている範囲を絞り込むことができます。

(4)　ping frame-relayコマンド

フレームリレー網を介して接続する装置との間の疎通を確認するコマンドです。このコマンドは指定したDLCIの接続相手装置がフレームリレーのInverse ARP要求パケット受信に対し，Inverse ARP応答パケットを返す機能を利用しています。また，同じ宛先の装置に対してpingコマンドとこのコマンドで疎通確認を行うことで，通信できない要因がIPレベルであるか，データリンクレイヤ以下(フレームリレープロトコルでの相手装置との接続性，またはフレームリレー網)であるか切り分けることができます。ping frame-relayコマンドの使用例を次の図に示します。

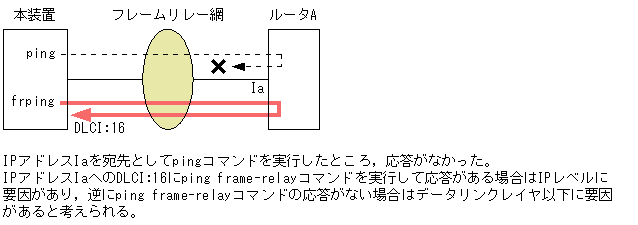

図8-6　 ping frame-relayコマンドの使用例

[図データ]

(5)　ping atmコマンド

ATMネットワークを介して接続する装置との間の疎通を確認するコマンドです。このコマンドは指定したVCの接続相手装置がOAM Loopbackセルを返す機能を利用しています。また，同じ宛先の装置に対しpingコマンドと本コマンドで疎通確認を行うことで，通信できない要因がIPレベルであるか，データリンクレイヤ以下(ATMレイヤ以下での相手装置との接続性，またはATMネットワーク)であるか切り分けることができます。
