8.1.1　運用端末

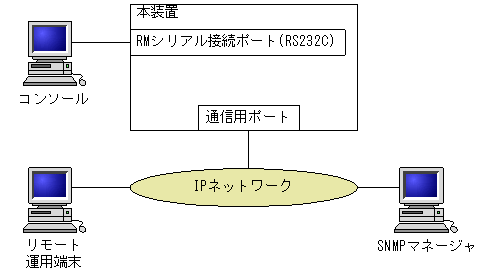

本装置は運用端末として初期導入時にコンソールが必要です。そのあとの運用にはコンソールまたはリモート運用端末が必要です。コンソールはRS232Cに接続する端末，リモート運用端末はIPネットワーク経由で接続する端末です。運用端末はtelnetやrloginで本装置にリモートログインします。運用端末はIPネットワーク経由でSNMPマネージャによるネットワーク管理にも対応しています。運用端末の接続形態を「図8-1　運用端末の接続形態」に，リモート運用端末接続ポートと運用端末の条件を「表8-2　運用端末の条件」に示します。

図8-1　運用端末の接続形態

表8-2　運用端末の条件

端末種別	接続形態	必要機能
コンソール	RMシリアル接続(RS232C)	RS232C(回線速度：19200，9600，4800，2400，1200) ZMODEM手順 CD-ROM(ISO-9660)※
	RMシリアル接続(モデム)	RS232C(回線速度：9600)
リモート運用端末	通信用ポート接続(NIF接続)	TCP/IP telnetまたはrlogin ftp CD-ROM(ISO-9660)※

注※　本端末を使用してソフトウェアの入れ替えを行う場合に必要です。

＜この項の構成＞

(1)　コンソール

(1)　コンソール

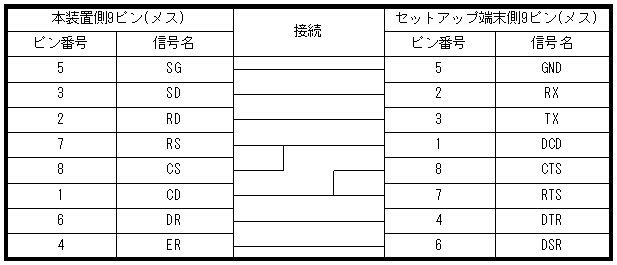

コンソールはRMシリアル接続(RS232C)とRMシリアル接続(モデム)があります。RMシリアル接続(RS232C)の本装置のシリアルインタフェースはD-Sub9ピンです。コンソールと接続する場合にはクロスケーブルを使用してください。例えば，AT互換機と本装置を接続する場合には，AT互換機同士をシリアルで接続するためのD-Sub9ピンクロスケーブルを使用してください。クロスケーブルの結線仕様を次の図に示します。

図8-2　クロスケーブルの結線仕様

RMシリアル接続(モデム)およびダイアルアップIP接続のコンソールを本装置のRMシリアルインタフェースにモデムを接続する場合には，AT互換機とモデムを接続するためのストレートケーブルを使用してください。また，本装置に接続するモデムは自動着信に設定してください。本装置ではモデムを設定できないので，PCなどに接続して設定してください。
