解説書 Vol.2
プライベートTrapの一つであるPVC Trapは，ATMインタフェース上のVCが，新しく一つ以上通信できない状態になったときに送信されるトラップです。また，ATMインタフェースごとにPVC Trapの送信間隔を示すPVC Trapインターバルタイムを構成定義コマンドで設定できます。PVC Trapが送信されると，同一ATMインタフェースのPVC Trapがインターバルタイム内に新しく発行されることはありません。
PVC TrapがSNMPマネージャに通知されると，次の三つのMIB情報がトラップ情報として付加されています。
- ifIndex(ATM物理インタフェースを示すATMの物理層のifIndex値)
- grAtmIntfPVcFailures(該当するATM物理インタフェースに含まれるPVCが通信できない状態になった回数)
- grAtmIntfCurrentlyFailingPVcls(該当するATM物理インタフェースに含まれる，通信できない状態のPVCの総数)
ATM回線(ifIndex値：3)にVCが3本(VC1，VC2，VC3)設定されている状態を例にして，PVC Trapの動作例を説明します。PVC Trapの送信間隔であるPVC Trapインターバルタイムは30秒とします。
PVC TrapをSNMPマネージャに送信後，インターバルタイム以上経過したあとで新しくVCのダウンが発生した場合は，ダウン発生と同時にPVC Trapを送信します。この場合のPVC Trap動作例(VCのダウン間隔がインターバルタイム以上の場合PVC Trap動作例を次の図に示します。

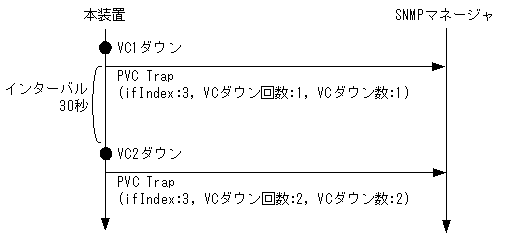

図6-19 PVC Trap動作例(VCのダウン間隔がインターバルタイム以上の場合)
PVC TrapをSNMPマネージャに送信後，インターバルタイムが経過しないうちに新しくVCのダウンが発生した場合は，インターバルタイムが経過したあとにPVC Trapを送信します。VCのダウン間隔がインターバルタイム以内の場合のPVC Trap動作例を次の図に示します。

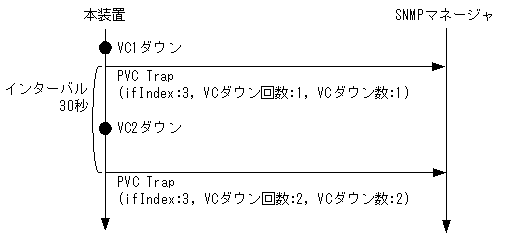

図6-20 PVC Trap動作例(インターバルタイム以内にVCのダウンが発生した場合)
PVC TrapをSNMPマネージャに送信後，インターバルタイムが経過しないうちに新しく複数VCのダウンが発生した場合は，インターバルタイムが経過したあとに1回だけPVC Trapを送信します。この場合のPVC Trap動作例を次の図に示します。

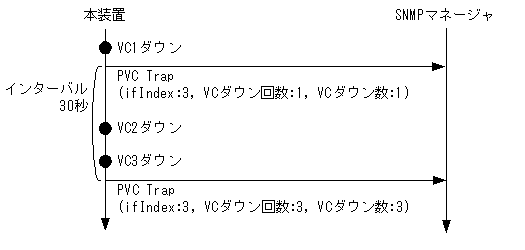

図6-21 PVC Trap動作例(インターバルタイム以内に複数VCのダウンが発生した場合)
PVC TrapをSNMPマネージャに送信後，インターバルタイムが経過したあとに該当するVCが回復した場合は，PVC Trapは送信されません。PVC TrapはVCの回復を契機としては送信されません。この場合のPVC Trap動作例を次の図に示します。

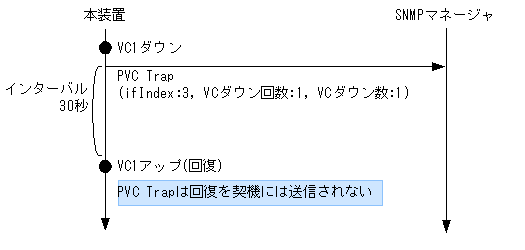

図6-22 PVC Trap動作例(VCの回復間隔がインターバルタイム以上の場合)
PVC TrapをSNMPマネージャに送信後，インターバルタイムが経過しないうちに新しくVCのダウンが発生し，さらにインターバルタイム以内に新しくダウンしたVCが回復した場合は，インターバルタイムが経過してもPVC Trapは送信されません。この場合のPVC Trap動作例を次の図に示します。

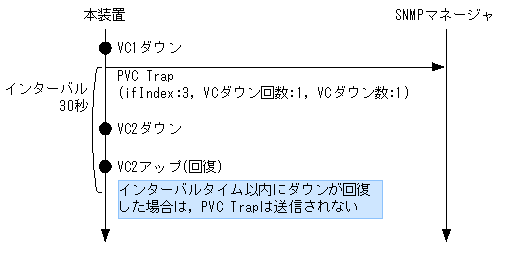

図6-23 PVC Trap動作例(VCのダウン，回復がインターバルタイム以内に発生した場合)
PVC TrapをSNMPマネージャに送信後，インターバルタイムが経過しないうちに該当するVCが回復し，さらにインターバルタイム以内に該当するVCがダウンした場合は，インターバルタイムが経過してもPVC Trapは送信されません。この場合のPVC Trap動作例を次の図に示します。

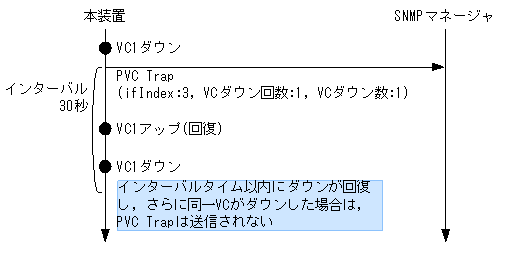

図6-24 PVC Trap動作例(該当するVCの回復，ダウンがインターバルタイム以内に発生した場合)
PVC TrapをSNMPマネージャに送信後，インターバルタイムが経過しないうちに新しくVCがダウンし，さらにインターバルタイム以内に該当するVCが回復した場合は，インターバルタイムが経過したあと，PVC Trapが送信されます。この場合のPVC Trap動作例を次の図に示します。

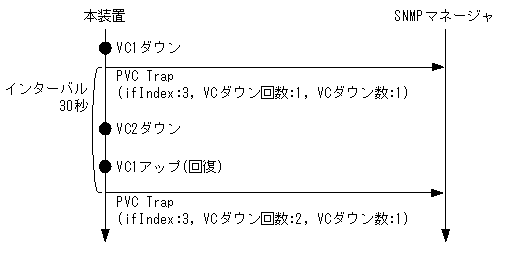

図6-25 PVC Trap動作例(該当するVCの回復，新しいVCのダウンがインターバルタイム以内に発生した場合)
PVC TrapをSNMPマネージャに送信後，インターバルタイムが経過しないうちに新しくVCがダウンし，さらにインターバルタイム以内に該当するVCがすべて回復した場合は，インターバルタイムが経過したあと，PVC Trapが送信されます。この場合のPVC Trap動作例を次の図に示します。

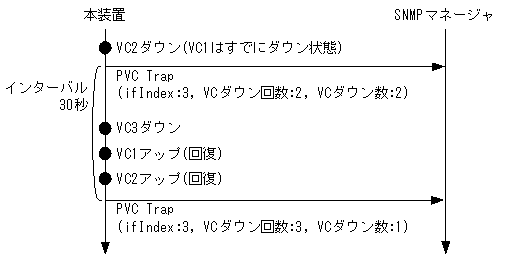

図6-26 PVC Trap動作例(該当するVCの全回復，新しいVCのダウンがインターバルタイム以内に発生した場合)
