解説書 Vol.2
- ＜この項の構成＞
- (1) フレームリレー網またはATMネットワークへの接続
- (2) Group化されたインタフェース
- (3) ISDN接続
- (4) その他
フレームリレー網またはATMネットワークに接続する場合，該当するインタフェースの構成定義情報で次に示す項目を設定する必要があります。
- ノードアドレスの設定
- スタティックアドレス解決テーブルの設定
- ウォッチドッグ代理応答機能は，強制代理応答を推奨
フレームリレー網でIPXパケット中継を行うときに接続相手のノードアドレスとDLCIの対応を示すスタティックアドレス解決テーブルが必要です。したがって，接続相手装置はノードアドレスを任意に設定でき，送信先アドレスとDLCIの対応づけができる装置になります。なお，ATMネットワークへの接続の場合はこの説明中のDLCIをVCと読み替えてください。フレームリレー網への接続例を次の図に示します。

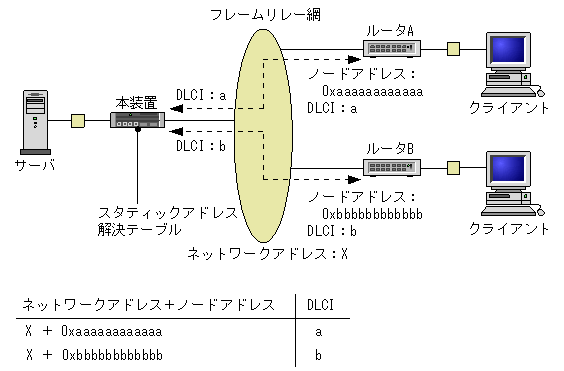

図3-11 フレームリレー網への接続例
NetWareサーバ／クライアント，本装置で設定するフレームタイプを合わせてください。Windows 95などではIPXフレームタイプに"AUTO"という設定があります。この場合，クライアントは4種類のフレームタイプで順に要求を出し，応答が来たフレームで動作するというものです。本装置にはこのようなタイプの設定はありませんが，一つのポートに4種類のフレームタイプを設定しておくことができます。
複数VCまたはDLCIをGroup化したインタフェースにIPXインタフェースを設定した場合，周期RIP/SAPは配下の全VC，またはDLCIにブロードキャストされます。既存のGroupインタフェースにIPXインタフェースを追加するような場合，Group配下にip以外は使用しないVCまたはDLCIが存在すると，むだなトラフィックを流すことになるので注意してください。
むだなトラフィック流出を防ぐためには，ipxを使用するVCまたはDLCIと，ipだけを使用するVCまたはDLCIにGroupを分割し，別々にインタフェースを設定することをお勧めします。さらに，ブリッジが混在した場合も同様です。
- ブロード型のISDN接続ではRIP/SAPのブロードキャストができないため，スタティックでRIP/SAPを定義し，RIP/SAPのブロードキャストを停止して運用してください。
- ISDNバックアップを行う場合，バックアップ元とバックアップ先に同じIPXアドレスを定義しておくことができます。
(4) その他
SAP，RIPをダイナミックで使用する場合，対応装置間の送信周期を同じ値で運用してください。
