1.11.3　そのほかの注意事項

＜この項の構成＞
(1)　受信QoS制御指定(Inbound指定)したトラフィックをATMインタフェースで送信する場合の注意事項

(1)　受信QoS制御指定(Inbound指定)したトラフィックをATMインタフェースで送信する場合の注意事項

イーサネット，WAN，ATMインタフェースから受信したトラフィックに対してレイヤ3レベルの受信QoS制御を指定しても，ATMインタフェースで送信するレイヤ2レベルでQoSが動作してしまうので注意してください。ATMインタフェースでのQoS制御を次の図に示します。

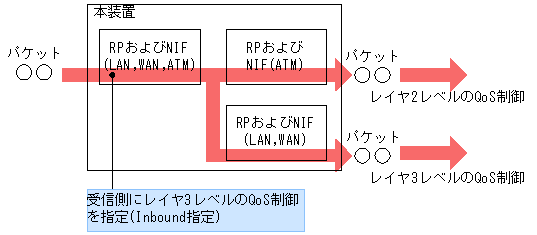

図1-26　ATMインタフェースでのQoS制御(受信トラフィックをInbound指定してATMインタフェースへ送信する場合)

[図データ]

この図に示すように，受信QoS制御指定したトラフィックをATMインタフェースで送信する場合，送信先のATMインタフェースはレイヤ2レベルのQoS制御(CBR，UBRなどのサービスカテゴリ)に従ってQoS制御(完全優先，シェーピングなど)をします。
