1.9.2　QoSネットワークの運用

QoSネットワークの運用を，簡易的QoS制御，網レベルQoS制御，隣接ネットワーク間QoS制御の3レベルに分類して説明します。

• 簡易的QoS制御
  自ネットワークを構成する装置ごとに，装置単体レベルでのQoS制御を行う運用形態です。現状ルータでは送信遅延時間が発生するなど通信品質が劣化しますが，本装置のQoS制御を適用すれば，通信品質の劣化を防ぐことができます。
  この運用形態では，それぞれの装置単位に，例えば，telnet，http，ftp，インターネット電話といったアプリケーションのフローごとのQoS制御をあらかじめ構成定義で指定しておきます。本装置はフローを検出し，指定されたQoS制御を実行します。QoS制御は自ネットワークを構成するすべての装置への適用が望ましいですが，トラフィックの集中するルータだけに適用しても効果があります。

• 網レベルQoS制御
  自ネットワークの範囲で，一貫したQoS制御を行う運用形態です。エッジルータでは，フローを検出し，帯域監視とDSCP値の書き換えを行います。バックボーンルータでは，DSCP値に従ったQoS制御を行います。これらのQoS制御によって，特定ユーザのフローを検出し網の中で一貫したQoS制御を行うといった通信品質サービスを提供できます。

• 隣接ネットワーク連携QoS制御
  他ネットワークとの接続点でIPパケットのDSCP値を監視し，自ネットワークのQoS制御のポリシーに違反するパケットのDSCP値を適宜書き換えることによって，自ネットワーク内の通信品質を確保します。なお，隣接するネットワークが自ネットワークと同じQoS制御のポリシーで運用されている場合には，IPパケットのDSCP値を書き換えないで，そのDSCP値によるQoS制御を行い，隣接ネットワークと相互に連携したQoS制御ができます。


運用形態ごとのQoS制御範囲を次の図に示します。

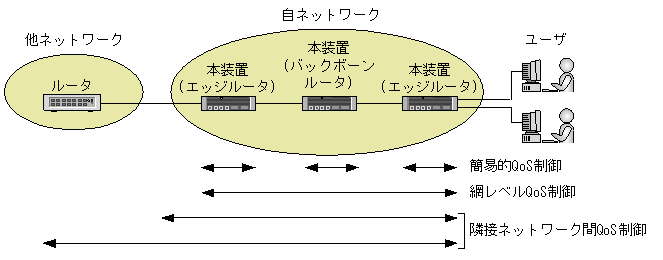

図1-23　運用形態ごとのQoS制御範囲

また，それぞれの運用形態について，QoS機能の企業ネットワークへの適用例を「表1-22　運用形態ごとのQoS機能の適用(企業ネットワーク)」に，プロバイダ網への適用例を「表1-23　運用形態ごとのQoS機能の適用(プロバイダ網)」に示します。

表1-22　運用形態ごとのQoS機能の適用(企業ネットワーク)

運用形態	適用するQoS制御
	支店ルータ機能	本社ルータ機能
簡易的QoS制御	フロー検出 帯域監視 最低帯域保証／完全優先	フロー検出 完全優先
網レベルQoS制御	フロー検出 帯域監視 DSCP値書き換え 完全優先	DSCP値に従って 完全優先

表1-23　運用形態ごとのQoS機能の適用(プロバイダ網)

運用形態		QoS制御
		エッジルータ機能	バックボーン ルータ機能
簡易的QoS制御		フロー検出 帯域監視 最低帯域保証／完全優先	フロー検出 完全優先
網レベルQoS制御		フロー検出 帯域監視 完全優先 DSCP値書き換え	DSCP値に従って 完全優先
隣接ネットワーク連携QoS制御	隣接ネットワークのQoS制御ポリシーが異なる	フロー検出 帯域監視 最低帯域保証／完全優先 DSCP値監視および書き換え	DSCP値に従って 完全優先
	隣接ネットワークのQoS制御ポリシーが同じ	帯域監視 DSCP値に従って完全優先	DSCP値に従って 完全優先
