1.8.7　グループ帯域制御

物理回線をグループ単位に分割し，グループ内で一定の帯域を確保するための制御です。本社と複数の支店を結ぶネットワークで，拠点ごとに優先する業務がある場合に，輻輳時もその業務のための帯域を確保したいときに有効です。企業ネットワークの広域イーサネット網を使用したデータ転送を例にして，グループ帯域制御の概要を次の図に示します。

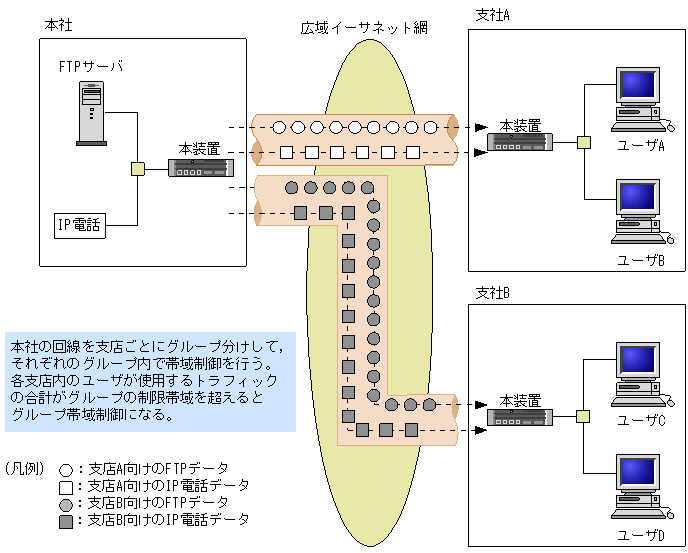

図1-18　グループ帯域制御の概要

[図データ]

＜この項の構成＞
(1)　グループ帯域制御の構造
(2)　帯域制御のサポート仕様
(3)　グループ帯域制御を実行できる優先度
(4)　グループ番号の設定範囲

(1)　グループ帯域制御の構造

グループ帯域制御の構造を次の図に示します。

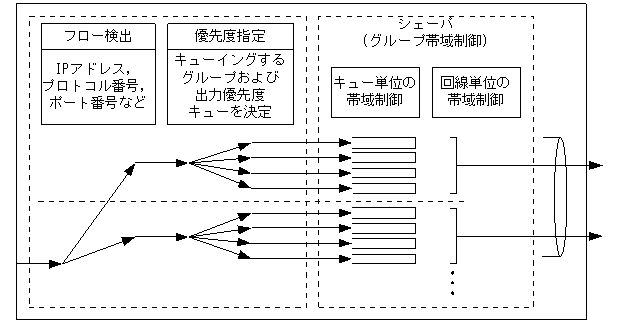

図1-19　グループ帯域制御の構造

[図データ]

フロー検出により検出したフローを，指定したグループおよびキューへキューイングします。その後グループ帯域制御により，1段目でキューごとに固定帯域制御または可変帯域制御を行い，2段目で各キューを束ねたグループに対して帯域制御を行います。なお固定帯域制御および可変帯域制御は，前述の機能と同様です。

(2)　帯域制御のサポート仕様

グループ帯域制御を実行できるNIFごとのサポート仕様を次の表に示します。

表1-19　NIF種別ごとのサポート仕様

項目 NIF種別
10BASE-T 100BASE-TX 1000BASE-X
内蔵イーサネット※5
NEB100-4TB		 NEB1G-1B
NIF当たりのグループ数 16グループ
グループ当たりのキュー数 4キュー
グループごとの最大送信帯域
※２※３※４		 320kbit/s〜10Mbit/s 320kbit/s〜
100Mbit/s		 320kbit/s〜
590Mbit/s
キューごとのトラフィック種別が固定帯域制御の場合※１ キューごとの最大送信帯域※２※４ 80kbit/s〜
10Mbit/s※３		 80kbit/s〜
100Mbit/s※３		 80kbit/s〜
590Mbit/s※３
キューごとのトラフィック種別が可変帯域制御の場合※１ キューごとの最低保証帯域
※２※４
キューごとの最大送信帯域※２※４
最大帯域割当重み 1〜63

注※1　各キューには帯域が未設定時は最低保証帯域80kbit/sが割り当てられます。

注※2　誤差は最大2％程度です。

注※3　範囲外の帯域を割り当てた場合は完全優先で動作します。

注※4　理論限界値を考慮して設定してください。

<理論限界値算出式>
フレーム長(byte：FCS 含む)*8(bit)／
((フレーム長(byte：FCS 含む)*8(bit)／回線速度(bit/s))
＋フレーム間ギャップ時間(ns))

フレーム間ギャップ時間を次の表に示します。


回線速度(bit/s) フレーム間ギャップ時間(ns)
10000000 16000
100000000 1600
1000000000 160

注※5　AX2000Rで内蔵されたイーサネットのことです。


(3)　グループ帯域制御を実行できる優先度

グループ帯域制御を指定したインタフェースでは，出力優先度指定によって出力優先度を決定した場合だけ，グループ帯域制御が実行できます。マーカーでDSCP書き換え指定または入力パケットDSCP値指定によって出力優先度を決定した場合は，グループ帯域制御は実行できません。グループ帯域制御とフロー制御の出力優先度決定の関係を次の表に示します。

表1-20　帯域制御(トラフィック指定)とフロー制御の出力優先度決定の関係

フロー制御での優先度決定方法 帯域制御(トラフィック指定)機能の実行
出力優先度指定 ○
DSCP書き換え指定 −
入力パケットDSCP値指定 −

(凡例)　○：実行できる　−：実行できない


(4)　グループ番号の設定範囲

同一NIF内でグループ帯域制御を設定する物理回線数とLine番号によって，使用できるグループ番号の範囲が異なります。次の表に使用する物理回線数とLine番号に対するグループ番号の範囲を示します。

表1-21　使用する物理回線数・Line番号に対するグループ番号の範囲

使用する物理回線数 Line番号 使用可能なグループ番号
1回線だけ 0 1〜16
0以外 1〜2
2回線以上 0〜3 1〜2

表に示すとおり，1回線かつLine番号0にグループ帯域制御を設定する場合，グループ番号1から16を使用できます。1回線かつLine番号0以外の場合，および2回線以上にグループ帯域制御を設定する場合，グループ番号は1〜2だけ使用できます。
