show interfaces (ISDN)

［機能］

WAN ISDN回線のNIF，Line，タイムスロット情報を表示します。

［入力形式］

  1. WAN ISDN回線 Line単位のdetail情報表示
    show interfaces {nif <NIF No.> line [<Line No.>] | <Line Name>}
  2. WAN ISDN回線 Timeslot単位のdetail情報表示(*1)
    show interfaces {nif <NIF No.> line <Line No.> ts [<Timeslot No.>]
| <Timeslot Name>}

(*1)
タイムスロット番号を指定できるのは，lineがタイムスロットを持つ回線（BRI(leased line), PRI(leased line), 6.3M Interface(leased line)，T1(leased line), E1(leased line)，CE3(leased line)，CT3(leased line))の場合だけです。

［パラメータ］

nif <NIF No.>
NIF番号を指定します。指定できるNIF番号の値の範囲は，「1.3　本書の記述について　(3)　［パラメータ］」を参照してください。

line <Line No.>
Line番号を指定します。指定できるLine番号の値の範囲は，「1.3　本書の記述について　(3)　［パラメータ］」を参照してください。

ts <Timeslot No.>
タイムスロット番号を指定します。指定できるTimeslot番号の値の範囲は，「1.3　本書の記述について　(3)　［パラメータ］」を参照してください。
なお，タイムスロットタイムを持つ回線だけ指定可能です。

［使用者レベル］

一般ユーザ

［実行例］［表示説明］

  1. WAN ISDN回線 Line単位のdetail情報

    ［実行例］

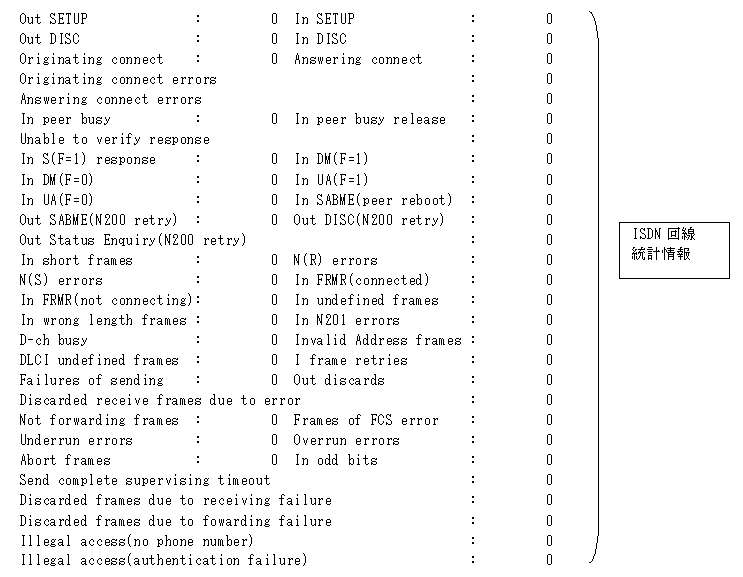

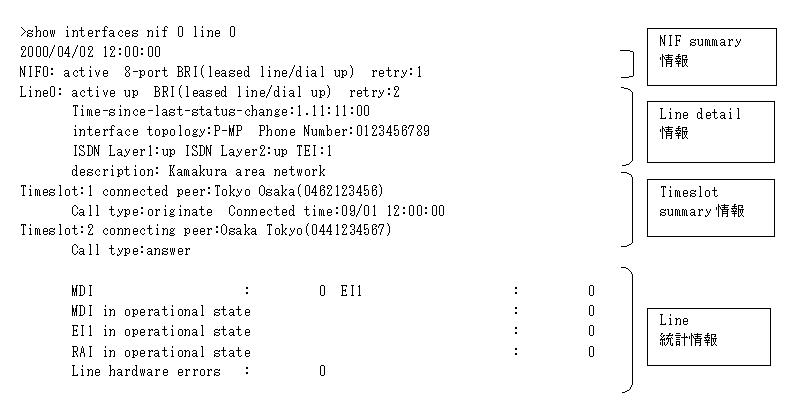

    図22-1　WAN（ISDN回線）のLine指定コマンド実行結果画面

    [図データ]
    [図データ]

    ［表示説明］

    表22-1　WAN（ISDN回線）のLineのdetail情報表示

    情報種別 表示項目 表示内容
    NIF summary情報 <NIF No.> 対象NIF番号
    <NIF状態> NIFの状態
    active 運用中
    initialize 初期化中
    fault 障害中
    closed コマンド閉塞中
    unused 未使用（構成定義情報未設定）
    mismatch 構成定義情報不一致
    locked 構成定義で運用停止中
    <NIF種別> NIFの種別
    8-port BRI(leased line/dial up) 基本インタフェース　8回線
    4-port PRI(leased line/dial up) 1次群インタフェース　4回線
    8-port PRI(leased line/dial up) 1次群インタフェース　8回線
    2-port PRI 2-port BRI(leased line/dial up) 1次群インタフェース　2回線
    基本インタフェース　2回線
    2-port serial 1-port PRI 1-port BRI シリアル　2回線 1次群インタフェース　1回線 基本インタフェース　1回線
    retry 当該NIFの障害リトライカウンタ
    Line detail情報 <Line No.> 対象Line番号
    <Line状態> Lineの状態
    active up 運用中(正常動作中)
    active down 運用中(回線障害発生中)
    initialize 初期化中
    test 回線テスト中
    fault 障害中
    closed コマンド閉塞中
    unused 未使用(構成定義情報未設定)
    mismatch 構成定義情報不一致
    locked 構成定義で運用停止中
    <Line種別> Lineの種別
    BRI(leased line/dial up) 基本群専用回線
    PRI(leased line/dial up) 1次群専用回線
    retry 当該Lineの障害リトライカウンタ
    Time-since-last-status-change 状態が変化してからの経過時間を表示。
    hh:mm:ss（24時間以内の場合：hh=時，mm=分，ss=秒）
    dd.hh:mm:ss（24時間を越えた場合：dd=日数，hh=時，mm=分，ss=秒）
    Over 100 days（100日以上経過している場合）
    interface topology インタフェース形態(*5)
    P-P ポイント−ポイント接続
    P-MP ポイント−マルチポイント接続
    Phone Number 自電話番号（電話番号のあとに'/'が付いている場合，'/'以降はサブアドレスを示します）
    D-ch line 当該Lineの制御D-chを収容しているNIF,Line番号制御D-chが未定義の場合は‘----‘を表示します。(*4)
    ISDN Layer1 ISDN レイヤ1の状態
    up フレーム同期確立
    down フレーム同期未確立
    ISDN Layer2 ISDN レイヤ2の状態 (*3)
    up リンク確立
    down リンク未確立
    TEI TEI値。(*3)
    description 該当lineに定義したdescription構成定義情報の内容を示します。description構成定義情報は，該当回線に関する利用目的などをコメントとして設定できる情報です。
    なお，description構成定義情報を定義していない場合は，内容は表示しません。
    Timeslot summary情報 <Timeslot No> 対象タイムスロット番号
    <タイムスロット状態> 対象タイムスロットの状態
    connected 運用中
    connecting 接続中
    peer 接続しているISDN通信相手名称と電話番号（電話番号のあとに'/'が付いている場合，'/'以降はサブアドレスを示します）
    Call type 呼接続の方法
    originate 発信
    answer 着信
    Connected time 通信相手との呼接続が完了した日時。タイムスロットの状態が「接続中」の場合は表示しません。
    description 該当タイムスロットのdescription構成定義情報の内容を示します。description構成定義情報は，該当タイムスロットに関する利用目的などをコメントとして設定できる情報です。
    なお，description構成定義情報を定義していない場合は，内容は表示しません。
    Line統計情報(BRI)(*7) MDI I i/f障害(MDI)回数
    EI1 I i/f障害(EI1)回数
    MDI in operational state 通信中障害(MDI)発生回数
    El1 in operational state 通信中障害(EI1)発生回数
    Line hardware errors I i/f H/W障害発生回数
    Line統計情報(PRI)(*8) RAI I i/f障害(RAI)回数
    LOS I i/f障害(LOS)回数
    AIS I i/f障害(AIS)回数
    Synchronization errors I i/f障害(同期はずれ)回数
    RAI & CRC errors report I i/f障害(RAIおよびCRC)回数
    RAI in operational state 通信中障害(RAI)発生回数
    LOS in operational state 通信中障害(LOS)発生回数
    AIS in operational state 通信中障害(AIS)発生回数
    Sync error in operational state 通信中障害(同期はずれ)発生回数
    RAI & CRC error in operational state 通信中障害(RAIおよびCRC)発生回数
    Line hardware errors I i/f H/W障害発生回数
    ISDN回線Line統計(*6) Out SETUP 発呼(SETUP送信)回数
    In SETUP 着呼(SETUP受信)回数
    Out DISC 呼切断(DISC送信)回数
    In DISC 呼切断(DISC受信)回数
    Originating connect 発呼による接続成功回数
    Answering connect 着呼による接続成功回数
    Originating connect errors 発呼による接続失敗回数
    Answering connect errors 着呼による接続失敗回数
    In peer busy 相手ビジー受信回数
    In peer busy release 相手ビジー解除受信回数
    Unable to verify response 応答確認不可受信回数
    In S(F=1) response S(F=1)レスポンス受信回数
    In DM(F=1) DM(F=1)受信回数
    In DM(F=0) DM(F=0)受信回数
    In UA(F=1) UA(F=1)受信回数
    In UA(F=0) UA(F=0)受信回数
    In SABME(peer reboot) SABME受信回数（相手再起動）
    Out SABME(N200 retry) SABME送信リトライアウト回数(N200再送失敗)
    Out DISC(N200 retry) DISC送信リトライアウト回数(N200再送失敗)
    Out Status Enquiry(N200 retry) 状態問い合わせ送信リトライアウト回数(N200再送失敗)
    In short frames ショートフレーム受信数
    N(R) errors N(R)誤り受信回数
    N(S) errors N(S)シーケンスエラー受信回数
    In FRMR(connected) FRMR受信回数(ISDNレイヤ2リンク接続中)
    In FRMR(not connecting) FRMR受信回数(ISDNレイヤ2リンク未接続中)
    In undefined frames 未定義フレーム受信回数
    In wrong length frames 不正フレーム長受信回数
    In N201 errors N201誤り受信回数
    D-ch busy D-ch競合発生回数
    Invalid Address frames 無効アドレスフレーム数
    DLCI undefined frames DLCI未定義フレーム受信数
    I frame retries Iフレーム再送回数
    Failures of sending レイヤ2でフレーム送信の完了前に送信失敗した回数
    Out discards Dch正常だが送信できないフレーム数
    Discarded receive frames due to error エラーのため廃棄した受信フレーム数
    Not forwarding frames エラーのため転送できない送信フレーム数
    Frames of FCS error FCSエラーとなったフレーム数
    Underrun errors アンダーランエラー数
    Overrun errors オーバーランエラー数
    Abort frames アボートフレーム数
    In odd bits 端数ビット受信回数
    Send complete supervising timeout 送信完了タイムアウト発生回数
    Discarded frames due to receiving failure 受信失敗廃棄フレーム数
    Discarded frames due to forwarding failure 送信失敗廃棄フレーム数
    Illegal access(no phone number) 不正アクセス回数（電番未登録）
    Illegal access(authentication failure) 不正アクセス回数（認証失敗）

    (*1) 1秒間に65536以上発生した場合，正しくカウントできないことがあります。

    (*2)clear counters(ISDN)を実行してもクリアしません。

    (*3) D-ch無しLineの場合は表示しません。

    (*4) D-ch有りLineの場合は表示しません。

    (*5) 1次群インタフェースはP-Pだけです。

    (*6)
    D-chを共用している場合，D-chを収容していない回線側では表示されません。

    (*7) 回線がBRI(leased line/dial up)の場合，表示されます。

    (*8) 回線がPRI(leased line/dial up)の場合，表示されます。

  2. WAN ISDN回線 Timeslot単位の情報表示
    NIF，Line，Timeslot(detail)情報を表示します。

    ［実行例］

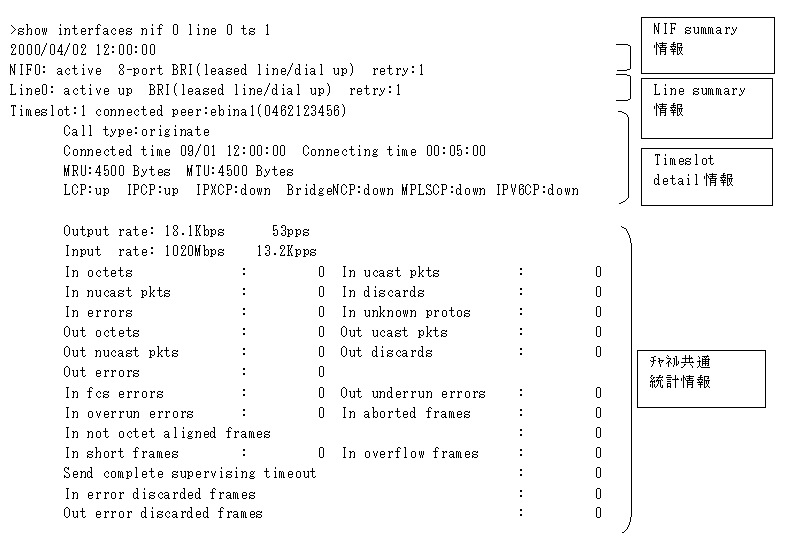

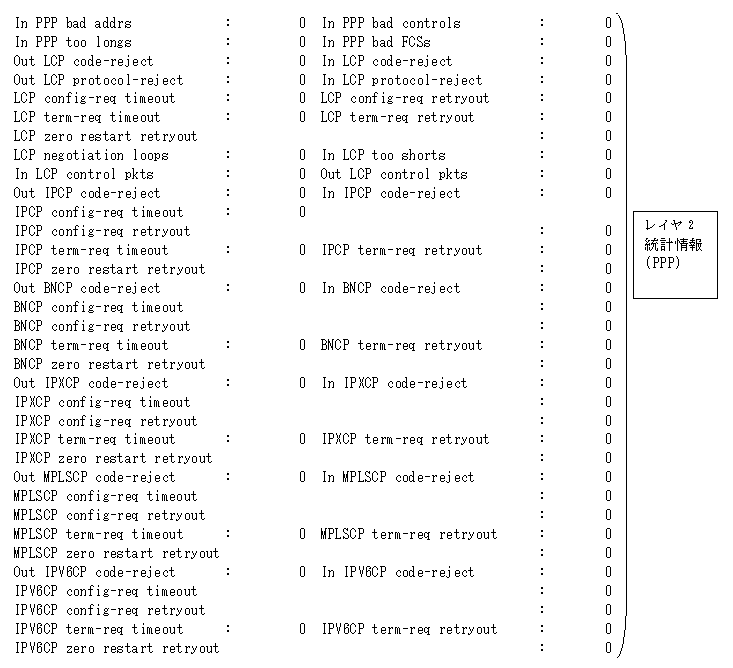

    図22-2　WAN（ISDN回線）のTimeslot指定コマンド実行結果画面

    [図データ]
    [図データ]

    ［表示説明］

    表22-2　WAN（ISDN回線）のTimeslot情報表示内容

    情報種別 表示項目 表示内容
    NIF summary情報 <NIF No.> 対象NIF番号
    <NIF状態> NIFの状態
    active 運用中
    initialize 初期化中
    fault 障害中
    closed コマンド閉塞中
    unused 未使用（構成定義情報未設定）
    mismatch 構成定義情報不一致
    locked 構成定義で運用停止中
    <NIF種別> NIFの種別
    8-port BRI(leased line/dial up) 基本インタフェース　8回線
    2-port PRI 2-port BRI(leased line/dial up) 1次群インタフェース　2回線基本インタフェース　2回線
    2-port serial 1-port PRI 1-port BRI シリアル　2回線 1次群インタフェース　1回線 基本インタフェース　1回線
    4-port PRI(leased line/dial up) 1次群インタフェース　4回線
    8-port PRI(leased line/dial up) 1次群インタフェース　8回線
    4-port T1(leased line) T1インタフェース　4回線
    4-port E1(leased line) E1インタフェース　4回線
    1-port 6.3M interface(leased line) 2次群インタフェース　1回線
    retry 当該NIFの障害リトライカウンタ
    Line summary情報 <Line No.> 対象Line番号
    <Line状態> Lineの状態
    active up 運用中(正常動作中)
    active down 運用中(回線障害発生中)
    initialize 初期化中
    test 回線テスト中
    fault 障害中
    closed コマンド閉塞中
    unused 未使用(構成定義情報未設定)
    mismatch 構成定義情報不一致
    locked 構成定義で運用停止中
    <Line種別> Lineの種別
    BRI(leased line/dial up) 基本群専用回線
    PRI(leased line/dial up) 1次群専用回線
    T1(leased line) T1専用回線
    E1(leased line) E1専用回線
    6.3M interface(leased line) 2次群専用回線
    retry 当該Lineの障害リトライカウンタ
    Timeslot detail情報 <Timeslot No> 対象タイムスロット番号
    <タイムスロット状態> disconnected 未接続
    connecting 接続中
    connected 運用中
    peer ISDN通信相手名称と電話番号（電話番号のあとに'/'が付いている場合，'/'以降はサブアドレスを示します）
    MRU MRU長
    MTU MTU長
    LCP
    IPCP
    IPXCP
    BridgeNCP
    IPV6CP    		 LCP,IPCP,IPXCP,BridgeNCP,IPV6CPの各状態（up：確立，down：非確立）
    Connecting time 相手と接続している時間
    Call type 呼接続の方法
    originate 発信
    answer 着信
    Connected time 通信相手との呼接続が完了した日時。タイムスロットの状態が「接続中」の場合は表示しません。
    description 該当タイムスロットのdescription構成定義情報の内容を示します。
    description構成定義情報は，該当タイムスロットに関する利用目的などをコメントとして設定できる情報です。
    なお，description構成定義情報を定義していない場合は，内容は表示しません。
    チャネル共通統計情報 Output rate コマンド投入前1秒間の送信スループットをbit/sおよびpacket/sで表示します。
    bit/s算出には1フレームあたり1フラグ＋FCSを含めます。透過性保証のために挿入されるビットは含めません。
    Input rate コマンド投入前1秒間の受信スループットをbit/sおよびpacket/sで表示します。
    bit/s算出には1フレームあたり1フラグ＋FCSを含めます。エラー廃棄フレーム，透過性保証のために挿入されるビットは含めません。packet/s算出にはエラー廃棄フレーム数は含めません。
    In octets 受信オクテット数
    In ucast pkts 受信ユニキャストフレーム数
    In nucast pkts 受信ノンユニキャストフレーム数
    In discards(*1) 受信後に廃棄した正常フレーム数
    In errors(*1) エラーのため廃棄したフレーム数
    In unknown protos 受信した未サポートフレーム数
    Out octets 送信完了オクテット数
    Out ucast pkts 送信ユニキャストフレーム数
    Out nucast pkts 送信ノンユニキャストフレーム数
    Out discards(*1) 正常だが送信できないフレーム数
    Out errors(*1) エラーのため送信できないフレーム数
    In fcs errors(*1) FCSエラーとなったフレーム数
    Out underrun errors(*1) アンダーランエラー数
    In overrun errors(*1) オーバーランエラー数
    In aborted frames(*1) アボートフレーム数
    In not octed aligned frames 端数ビット受信回数
    In short frames(*1) ショートフレーム数
    In overflow frames(*1) オーバフロー数
    Send complete supervising timeout 送信完了タイムアウト回数
    レイヤ2統計情報(PPP) In PPP bad addrs 不正Aパートパケット数
    In PPP bad controls 不正Cパートパケット数
    In PPP too longs 最大長をオーバーしたパケット数
    In PPP bad FCSs FCSエラー発生回数
    Out LCP code-reject 送信Code-Rejectパケット数
    In LCP code-reject 受信Code-Rejectパケット数
    Out LCP protocol-reject 送信Protocol-Rejectパケット数
    In LCP protocol-reject 受信Protocol-Rejectパケット数
    LCP config-req timeout Config-Requestタイムアウト回数
    LCP config-req retryout Config-Requestリトライアウト回数
    LCP term-req timeout Terminate-Requestタイムアウト回数
    LCP term-req retryout Terminate-Requestリトライアウト発生回数
    LCP zero restart retryout Zero-Restart-Counterリトライアウト発生回数
    LCP negotiation loops ネゴシエーションループ発生回数
    In LCP too shorts 受信ショートフレーム数
    In LCP control pkts 受信制御用パケット数
    Out LCP control pkts 送信制御用パケット数
    Out IPCP code-reject 送信Code-Rejectパケット数
    In IPCP code-reject 受信Code-Rejectパケット数
    IPCP config-req timeout Config-Requestタイムアウト回数
    IPCP config-req retryout Config-Requestリトライアウト回数
    IPCP term-req timeout Terminate-Requestタイムアウト回数
    IPCP term-req retryout Terminate-Requestリトライアウト回数
    IPCP zero restart retryout Zero-Restart-Counterリトライアウト回数
    Out BNCP code-reject 送信Code-Rejectパケット数
    In BNCP code-reject 受信Code-Rejectパケット数
    BNCP config-req timeout Config-Requestタイムアウト回数
    BNCP config-req retryout Config-Requestリトライアウト回数
    BNCP term-req timeout Terminate-Requestタイムアウト回数
    BNCP term-req retryout Terminate-Requestリトライアウト回数
    BNCP zero restart retryout Zero-Restart-Counterリトライアウト回数
    Out IPXCP code-reject 送信Code-Rejectパケット数
    In IPXCP code-reject 受信Code-Rejectパケット数
    IPXCP config-req timeout Config-Requestタイムアウト回数
    IPXCP config-req retryout Config-Requestリトライアウト回数
    IPXCP term-req timeout Terminate-Requestタイムアウト回数
    IPXCP term-req retryout Terminate-Requestリトライアウト回数
    IPXCP zero restart retryout Zero-Restart-Counterリトライアウト回数
    Out IPV6CP code-reject 送信Code-Rejectパケット数
    In IPV6CP code-reject 受信Code-Rejectパケット数
    IPV6CP config-req timeout Config-Requestタイムアウト回数
    IPV6CP config-req retryout Config-Requestリトライアウト回数
    IPV6CP term-req timeout Terminate-Requestタイムアウト回数
    IPV6CP term-req retryout Terminate-Requestリトライアウト回数
    IPV6CP zero restart retryout Zero-Restart-Counterリトライアウト回数

    (*1) 1秒間に65536以上発生した場合，正しくカウントできないことがあります。

    (*2) clear counters(ISDN)を実行してもクリアしません。

［ユーザ通信への影響］

なし

［応答メッセージ］

表22-3　show interfaces(ISDN)コマンドのメッセージ一覧

メッセージ 内容
Illegal NIF -- <NIF No.>. NIF番号が範囲外です。<NIF No.> NIF番号
No such interface -- <Interface Name>. 指定インタフェース名は見つかりません。
<Interface Name> インタフェース名
Can't execute this command in standby rm. コマンドは待機系RM上では実行できません。
Illegal setting for NIF <NIF No.>. 指定NIF以下のパラメータは指定NIFでは適用しません。<NIF No.> NIF番号
Disconnected or no configuration Line <Line No.>. 指定Lineは未定義または未実装である。<Line No.>Line番号
Disconnected interface <Interface Name>. 指定インタフェースは未実装である。<Interface Name>インタフェース名
No configuration Timeslot <Timeslot No.>. 指定タイムスロットは未定義である。<Timeslot No.>タイムスロット番号
Not operational NIF <NIF No.>. <NIF No.>は実行可能ではありません。
No operational NIF. 実行可能なNIFはありません。
No operational Line. 実行可能なLineはありません。
No operational Timeslot. 実行可能なTimeslotはありません。
Can't execute. その他の要因でコマンドが実行できません。

［注意事項］
