7.7.2 PIM-SMネットワークで通信ができない

<この項の構成>
(1) PIM-SMネットワーク
(2) PIM-SSMネットワーク

(1) PIM-SMネットワーク

[図データ]

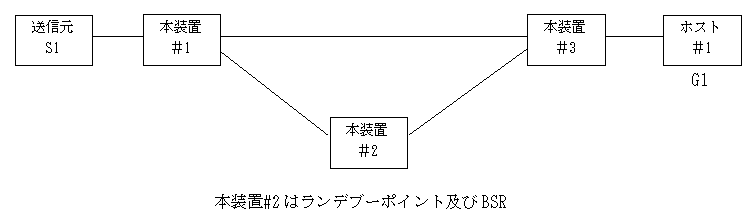

図に示すIPv4 PIM-SMネットワークの構成にて,IPv4 PIM-SMネットワークで送信元S1からG1宛のパケットがホスト#1で受信できない場合,次の手順にしたがって対処してください。

  1. すべての本装置の構成定義情報にSSMが定義されている場合は,G1がSSMアドレスでないことを確認してください。
  2. 本装置#3でshow ip igmp interfaceコマンドを実行し,ホスト#1とのインタフェースがenableであり,フィルタなどによる中継抑止定義がないことを確認してください。
  3. 本装置#3でshow ip igmp groupsコマンドを実行し,G1グループにホスト#1が参加していることを確認してください。
  4. 本装置#3でshow ip mrouteコマンドを実行し,送信元S1からG1へのマルチキャストルーティングキャッシュ(S,G)およびG1へのマルチキャストルーティングキャッシュ(*,G)が存在していることを確認してください。存在しない場合は,本装置と#1および#2とのPIM-SMのインタフェース定義がenableであり,フィルタなどによる中継抑止定義がないことを確認してください。
  5. 本装置#1でshow ip mrouteコマンドを実行し,送信元S1からG1へのマルチキャストルーティングキャッシュが存在していることを確認してください。存在しない場合は,S1とのPIM-SMのインタフェース定義がenableであり,フィルタなどによる抑止定義がないことを確認してください。
  6. ルーティングキャッシュの下流が存在しない場合,show ip pim neighborで本装置#2と本装置#3が表示されていることを確認してください。また,ルーティングキャッシュが存在しない場合は,show ip pim bsrおよびshow ip pim rendezvous-point mappingを実行し,BSRおよびランデブーポイント(RP)が本装置#2であることを確認してください。
  7. BSRおよびランデブーポイント(RP)が存在しないか本装置#2でない場合,本装置#2でshow ip pim bsrおよびshow ip pim rendezvous-point mappingコマンドを実行し,本装置がBSRおよびランデブーポイント(RP)であることを確認してください。本装置がBSRおよびランデブーポイントでない場合,構成定義情報でBSRおよびランデブーポイントの定義が正しいか確認してください。
  8. 本装置#2でshow ip mrouteコマンドを実行し,送信元S1からG1へのマルチキャストルーティングキャッシュ(S,G)およびG1へのマルチキャストルーティングキャッシュ(*,G)が存在していることを確認してください。存在しない場合は,本装置#1および本装置#3とのPIM-SMのインタフェース定義がenableであり,フィルタなどによる中継抑止定義がないことを確認してください。
  9. ルーティングキャッシュの下流が存在しない場合,show ip pim neighborで本装置#1と本装置#3が表示されていることを確認してください。
  10. ルーティングキャッシュが存在しない場合は,本装置#3でshow ip pim bsrおよびshow ip pim rendezvous-point mappingを実行し,BSRおよびランデブーポイント(RP)が本装置#2であることを確認してください。

(2) PIM-SSMネットワーク

[図データ]

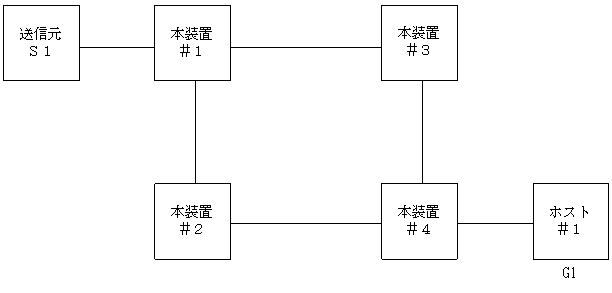

図に示すIPv4 PIM-SSMネットワークの構成にて,IPv4 PIM-SSMネットワークで送信元S1からG1宛のパケットがホスト#1で受信できない場合,次の手順にしたがって対処してください。

  1. すべての本装置の構成定義情報にSSMが定義され,G1がSSMアドレスであることを確認してください。
  2. 本装置#4でshow ip igmp interfaceコマンドを実行し,ホスト#1とのインタフェースがenableであり,フィルタなどによる中継抑止定義がないことを確認してください。
  3. 本装置#4でshow ip igmp groupsコマンドを実行し,G1グループにホスト#1が参加していることを確認してください。
  4. 本装置#4でssm-joinの構成定義情報に(G1,S1)が定義されていることを確認してください。
  5. 本装置#4でshow ip rpfコマンドを実行し,S1への経路を認識していることを確認してください(ここでは本装置#2側を上流とします)。
  6. 本装置#4でshow ip mrouteコマンドを実行し,送信元S1からG1へのマルチキャストルーティングキャッシュ(S1,G1)が存在していることを確認してください。存在する場合は,iifが装置#2側のインタフェースで,oifがホスト#1側のインタフェースであるSSMエントリであることを確認してください。存在しない場合は,本装置#2とのPIM-SMのインタフェース定義がenableであり,フィルタなどによる中継抑止定義がないことを確認してください。
  7. 本装置#4でshow ip pim neighborコマンドを実行し,本装置#4が本装置#2を認識できていることを確認してください。
  8. 本装置#2でshow ip mrouteコマンドを実行し,送信元S1からG1へのマルチキャストルーティングキャッシュ(S1,G1)が存在していることを確認してください。存在する場合は,iifが装置#1側のインタフェースで,oifが装置#4側のインタフェースであるSSMエントリであることを確認してください。存在しない場合は,本装置#4および本装置#1とのPIM-SMのインタフェース定義がenableであり,フィルタなどによる中継抑止定義がないことを確認してください。
  9. 本装置#2でshow ip pim neighborコマンドを実行し,本装置#2が本装置#4および本装置#1を認識できていることを確認してください。
  10. 本装置#1でshow ip mrouteコマンドを実行し,送信元S1からG1へのマルチキャストルーティングキャッシュが存在していることを確認してください。存在する場合は,iifがS1のインタフェースで,oifが装置#2側のインタフェースであるSSMエントリであることを確認してください。存在しない場合は,S1とのPIM-SMのインタフェース定義がenableであり,フィルタなどによる抑止定義がないことを確認してください。
  11. 本装置#1でshow ip pim neighborコマンドを実行し,本装置#1が本装置#2を認識できていることを確認してください。
