7.7.3　DVMRPネットワークで通信ができない

[図データ]

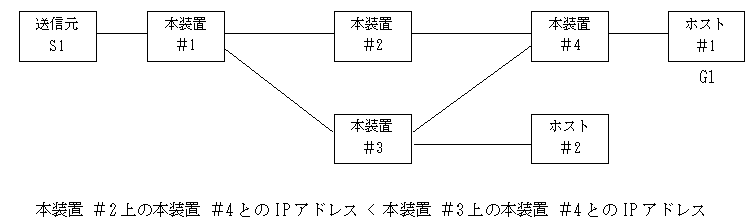

図に示すIPv4 DVMRPネットワークの構成にて，送信元S1からG1宛のパケットがホスト#1で受信できない場合，次の手順にしたがって対処してください。

  1. 本装置#4でshow ip igmp interfaceコマンドを実行し，ホスト#1とのインタフェースでIGMPとDVMRPのインタフェース定義がenableであり，フィルタなどによる中継抑止定義がないことを確認してください。IGMPだけの定義では動作しません。
  2. 本装置#4でshow ip igmp groupsコマンドを実行し，G1グループにホスト#1が参加していることを確認してください。
  3. 本装置#4でshow ip mcacheコマンドを実行し，送信元S1からG1へのマルチキャストルーティングキャッシュが存在していることを確認してください。存在しない場合は，本装置#2とのDVMRPのインタフェース定義がenableであり，フィルタなどによる中継抑止定義がないことを確認してください。
  4. 本装置#1でshow ip mcacheコマンドを実行し，送信元S1からG1へのマルチキャストルーティングキャッシュが存在していることを確認してください。存在しない場合は，S1とのDVMRPのインタフェース定義がenableであり，フィルタなどによる抑止定義がないことを確認してください。
  5. ルーティングキャッシュの下流が存在しない場合，ip show dvmrp neighborで本装置#2と本装置#3が表示されていることを確認してください。
  6. show ip dvmrp route [S1] コマンドを実行し，本装置#2か本装置#3へのルートが存在することを確認してください。ここで，本装置#3だけが表示された場合は本装置#2と本装置#4のインタフェースが障害でないか確認してください。
  7. 本装置#2でshow ip mcacheコマンドを実行し，送信元S1からG1へのマルチキャストルーティングキャッシュが存在していることを確認してください。存在しない場合は，本装置#1とのDVMRPのインタフェース定義がenableであり，フィルタなどによる中継抑止定義がないことを確認してください。
  8. ルーティングキャッシュの下流が存在しない場合，show ip dvmrp neighborで本装置#1と本装置#4が表示されていることを確認してください。
  9. 本装置#2でshow ip dvmrp route [S1]コマンドを実行し，上流が本装置#1へのインタフェース，下流が本装置#4へのインタフェースを表示することを確認してください。
