7.5.4　NAT，NAPT通信ができない

NAT，NAPTの通信トラブルが発生する要因として考えられるのは，次の3種類があります。

  1. NAT，NAPTに関係する構成定義情報の誤り
  2. ネットワークの構成変更
  3. 中継ネットワークの障害

上記2.については，ネットワーク構成の変更前と変更後の差分を調べていただき，通信ができなくなるような原因がないか確認してください。

本章では，プライベートネットワーク側の設定（ネットワークカードの設定，ケーブルの接続など）は確認されているものとし，上記1.および3.に示すような「構成定義情報およびネットワーク構成は正しいのに，IP通信できない。」，「構成定義情報の変更を行ったら，IP通信できなくなった。または，IPアドレスおよびポート番号の変換がされなくなった。」，というケースについて，障害部位および原因の切り分け手順を説明いたします。

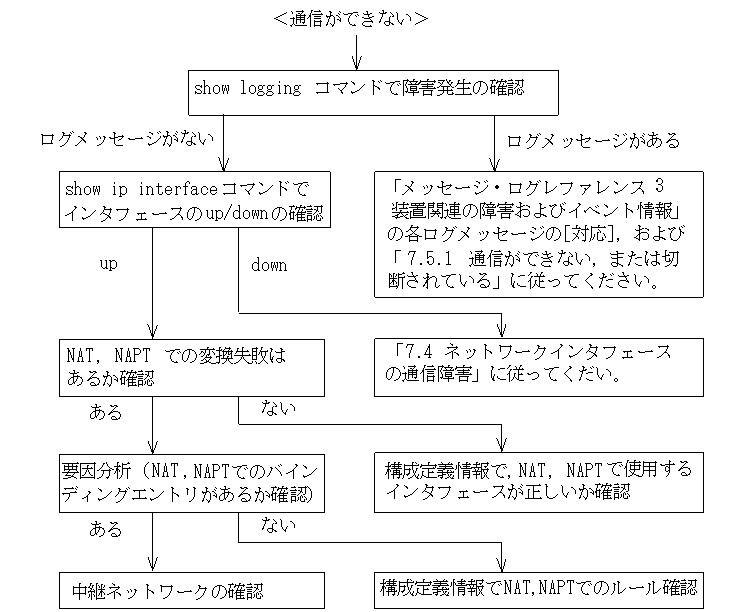

障害部位および原因の切り分け方法は，次のフローにしたがって行ってください。

[図データ]

＜この項の構成＞
(1)　ログメッセージおよびインタフェースの確認
(2)　NAT，NAPT変換失敗有無の確認
(3)　NAT，NAPT変換失敗情報の確認（要因分析）
(4)　構成定義NAT，NAPT使用回線の確認
(5)　バインディングエントリ有無の確認
(6)　構成定義NAT，NAPTルールの確認
(7)　中継ネットワークの確認

(1)　ログメッセージおよびインタフェースの確認

通信ができなくなる原因として，ハードウェア（RP／NIF／Line）の障害（または壊れ）や，隣接装置の障害が考えられます。本装置が表示するログメッセージやshow ip interfaceコマンドによるインタフェースのup/down状態を確認してください。手順については「7.5.1　通信ができない，または切断されている」を参照してください。

(2)　NAT，NAPT変換失敗有無の確認

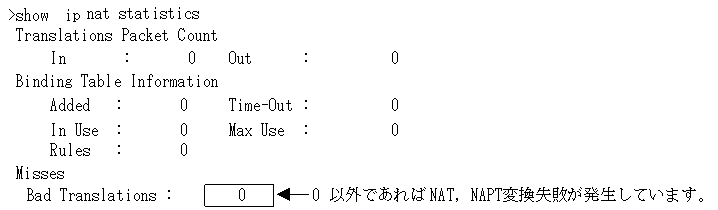

NAT，NAPTでIPアドレスおよびポートの変換に失敗している可能性があります。show ip nat statisticsコマンドでMissesのNAT，NAPT変換失敗の発生有無を確認してください。カウンタが0以外（NAT変換が失敗）の場合，「(3)　NAT，NAPT変換失敗情報の確認（要因分析）」で原因を調査してください。

[図データ]

(3)　NAT，NAPT変換失敗情報の確認（要因分析）

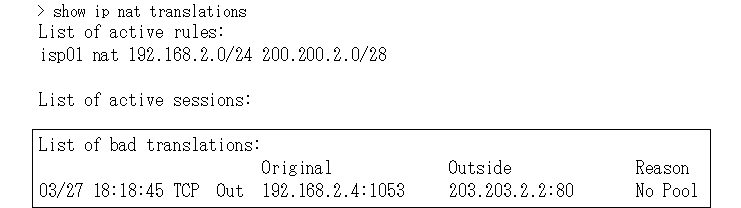

show ip nat translationsコマンドでNAT，NAPT変換失敗情報を確認してください。

[図データ]

List of bad translationsにNAT，NAPT変換失敗した情報を表示します。失敗した理由はReasonに表示します。

(4)　構成定義NAT，NAPT使用回線の確認

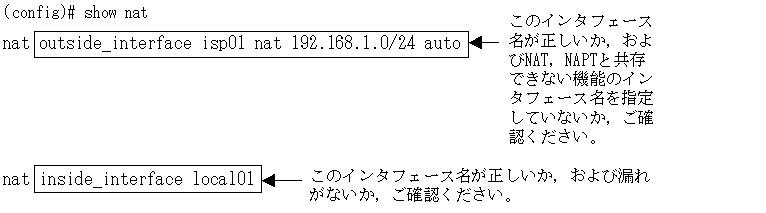

構成定義コマンドのnat outside_interfaceやnat inside_interfaceで設定したインタフェース名に誤りがあると，IPアドレスおよびポート番号の変換ができません。構成定義コマンドshow natで構成定義の内容を確認してください。

[図データ]

(5)　バインディングエントリ有無の確認

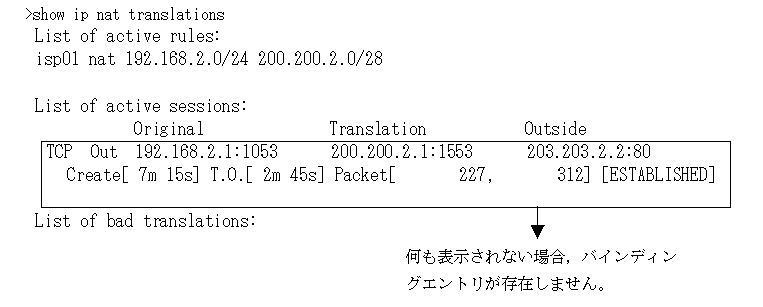

構成定義コマンドnat outside_interfaceで設定した定義に誤りがあるとバインディングできません。show ip nat translationsコマンドでList of active sessionsのバインディングエントリ情報を確認してください。バインディングエントリ情報が表示されない場合，「(6)　構成定義NAT，NAPTルールの確認」を参照し，構成定義情報を修正してください。

[図データ]

(6)　構成定義NAT，NAPTルールの確認

構成定義show natコマンドで構成定義の内容を確認してください。

[図データ]

(7)　中継ネットワークの確認

中継ネットワークの障害により通信ができなくなっていることが考えられます。手順については「7.5.1　通信ができない，または切断されている」を参照してください。

また，PPPoEを使用している場合は「7.5.3　PPPoE通信ができない」を，DHCPクライアントを使用している場合は「7.5.2　DHCP機能にてIPアドレスが割り振られない　(3)　DHCPクライアントの通信トラブル」を参照してください。
