13.3　 Diff-serv

Diff-serv機能は，IPネットワーク上のQoS制御技術の一つです。従来のQoS技術はパケットのTCP/IPヘッダからフローを検出して優先度を決定していましたが，この技術ではインターネットのバックボーンのように多数のユーザからのフローが集中する大規模なIPネットワークには適用できませんでした。しかし，Diff-serv機能を使用すれば，ネットワークの境界ルータ（Boundaryノード）で設定した条件に一致するIPフローを検出し，このフローのIPヘッダ内TOSまたはトラフィッククラスフィールドにおける上位６ビット（DSCP）に，ドメイン内で行うQoS制御方針をビットパターンとして集約し転送します。後続のルータ（Interiorノード）は，DSCP値だけを参照して優先制御などを行うため，パケット転送を高速に行うことができ，また管理コストを低減できます。このようなシンプルなアーキテクチャを使用し，ISPでの契約サービスの差別化や，各種アプリケーションのサービスの差別化など，ポリシーベースのサービスを行えます。

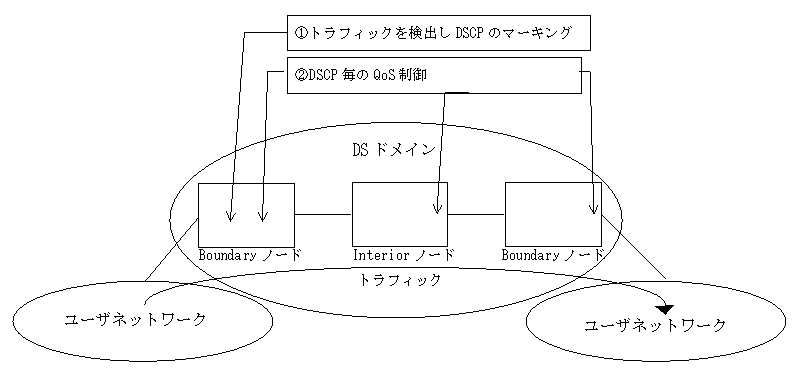

Diff-servのネットワークモデルを次の図に示します。

図13-18　Diff-servのネットワークモデル

＜この節の構成＞

13.3.1　EFサービスを用いたリアルタイム系データの完全優先制御

13.3.2　AFサービスを用いた送信元アドレス単位の相対的優先制御

13.3.3　AFサービスを用いた送信元IPアドレスとアプリケーションの組み合わせによる相対的優先制御
