13.3.2　AFサービスを用いた送信元アドレス単位の相対的優先制御

＜この項の構成＞
(1)　設定内容の概要
(2)　構成図と設定条件
(3)　構成定義情報例

(1)　設定内容の概要

QoS制御機能を使用してフローごとに異なるサービスを提供するネットワーク構成例（AFサービス）を示します。Boundaryノードは，送信元IPアドレスでフローを検出したあと，QoS制御方針に基づきDSCPをマーキングします。後続のルータは，DSCPごとにフローをスケジューリングします。なお本構成例では，装置A側から装置C方向へのフローだけを対象にしています。

(2)　構成図と設定条件

［構成図］

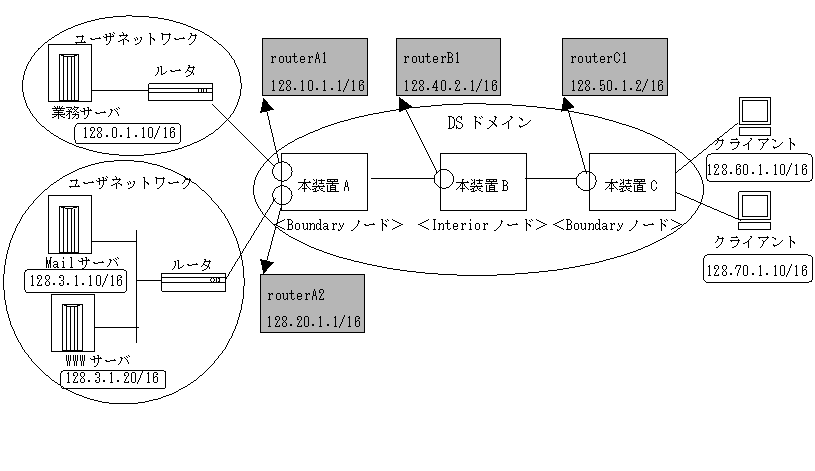

図13-20　構成図

[図データ]

［設定条件］

＜本装置A／本装置B／本装置Cのインタフェース＞

表13-55　本装置A／本装置B／本装置Cのインタフェース設定条件

装置名 インタフェース名 インタフェース種別 QoSキュー属性
本装置A routerA1 WAN OC-3c 完全優先
routerA2 WAN OC-3c 完全優先
本装置B routerB1 WAN OC-3c 完全優先
本装置C routerC1 WAN OC-3c 完全優先

＜本装置A＞
パケット受信時に送信元IPアドレスによりフローを検出し，DSCP値を決定します。

表13-56　本装置Aの設定条件

インタフェース名 inbound/outbound 送信元IPアドレス DSCP書換え値
routerA1 inbound 128.0.1.10/16 18
その他 0
routerA2 inbound 128.3.1.10/16 26
128.3.1.20/16 34
その他 0
パケット送信時にDSCP値によりフローを検出し，出力優先度，キューイング優先度を決定します。

表13-57　本装置Aの設定条件

インタフェース名 inbound/outbound DSCP値 契約帯域 違反時 出力優先度 キューイング優先度
routerA1
routerA2		 inbound 34 30M 廃棄 5 4
26 20M 廃棄 4 4
18 10M 廃棄 3 4
0 − − 1 1

＜本装置Bおよび本装置C＞
受信したパケットのDSCP値から，AFの推奨値である出力優先度とキューイング優先度を決定します。

表13-58　本装置Bおよび本装置Cの設定条件

インタフェース名 inbound/outbound DSCP値 出力優先度 キューイング優先度
routerB1
routerC1		 inbound 34 5 4
36 5 3
38 5 2
26 4 4
28 4 3
30 4 2
18 3 4
20 3 3
22 3 2
10 2 4
12 2 3
14 2 2
0 1 1

(3)　構成定義情報例

［コマンドによる設定］
 1    (config)# flow filter routerA1 in
      [flow filter routerA1 in]
 2    (config)# list 1 ip 128.0.1.10 any action replace_dscp 18
      [flow filter routerA1 in]
 3    (config)# list 2 ip any any action replace_dscp 0
      [flow filter routerA1 in]
 4    (config)# exit
 5    (config)# flow filter routerB1 in
      [flow filter routerB1 in]
 6    (config)# list 1 ip 128.3.1.10 any action replace_dscp 34
      [flow filter routerB1 in]
 7    (config)# list 2 ip 128.3.1.20 any action replace_dscp 26
      [flow filter routerB1 in]
 8    (config)# list 3 ip any any action replace_dscp 0
      [flow filter routerB1 in]
 9    (config)# exit
10    (config)# flow qos routerA1 in
      [flow qos routerA1 in]
11    (config)# list 1 ip any any dscp 34 action upc 30000 priority 5
                discard 4
      [flow qos routerA1 in]
12    (config)# list 2 ip any any dscp 0 action priority 1 discard 1
      [flow qos routerA1 in]
13    (config)# exit
14    (config)# flow qos routerA2 in
      [flow qos routerA2 in]
15    (config)# list 1 ip any any dscp 26 action upc 20000 priority 4
                discard 4
      [flow qos routerA2 in]
16    (config)# list 2 ip any any dscp 18 action upc 10000 priority 3
                discard 4
      [flow qos routerA2 in]
17    (config)# list 3 ip any any dscp 0 action priority 1 discard 4
      [flow qos routerA2 in]
18    (config)# exit
19    (config)# flow yes

表13-59　本装置Aの構成定義情報解説

解説番号 解説
1，2 インタフェース名称routerA1のinbound（受信側）に128.0.1.10のIPアドレスを送信元とするパケットのDSCP書き換え値＝18に設定します（AFサービスのMF ClassifierとMarkerとして定義します）。
3，4 インタフェース名称routerA1のinbound（受信側）でリストに当てはまらなかったすべてのパケットをDSCP書き換え値＝0に設定します（MF ClassifierとMarkerとして定義します）。
5，6 インタフェース名称routerB1のinbound（受信側）に128.3.1.10のIPアドレスを送信元とするパケットのDSCP書き換え値＝34に設定します（AFサービスのMF ClassifierとMarkerとして定義します）。
7 インタフェース名称routerB1のinbound（受信側）に128.3.1.20のIPアドレスを送信元とするパケットのDSCP書き換え値＝26に設定します（AFサービスのMF ClassifierとMarkerとして定義します）。
8，9 インタフェース名称routerB1のinbound（受信側）でリストに当てはまらなかったすべてのパケットをDSCP書き換え値＝0に設定します（MF ClassifierとMarkerとして定義します）。
10，11 インタフェース名称routerA1のinbound（受信側）でDSCP値＝34のパケットを契約帯域＝30Mbps，出力優先度＝5，キューイング優先度＝4によりQoS制御をします（BA Classifierとして定義します）。
12，13 インタフェース名称routerA1のinbound（受信側）でDSCP値＝0のパケットを契約帯域＝20Mbps，出力優先度＝1，キューイング優先度＝1によりQoS制御をします（BA Classifierとして定義します）。
14，15 インタフェース名称routerA2のinbound（受信側）でDSCP値＝26のパケットを契約帯域＝20Mbps，出力優先度＝4，キューイング優先度＝4によりQoS制御をします（BA Classifierとして定義します）。
16 インタフェース名称routerA2のinbound（受信側）でDSCP値＝18のパケットを契約帯域＝10Mbps，出力優先度＝3，キューイング優先度＝4によりQoS制御をします（BA Classifierとして定義します）。
17，18 インタフェース名称routerA2のinbound（受信側）でDSCP値＝0のパケットを出力優先度＝1，キューイング優先度＝4によりQoS制御をします（BA Classifierとして定義します）。
19 フロー制御機能を使用する設定にします。

［構成定義情報の表示］
flow yes
flow filter routerA1 in
  list 1 ip 128.0.1.10 any action replace_dscp 18
  list 2 ip any any action replace_dscp 0
flow filter routerB1 in
  list 1 ip 128.3.1.10 any action replace_dscp 34
  list 2 ip 128.3.1.20 any action replace_dscp 26
  list 3 ip any any action replace_dscp 0
flow qos routerA1 in
  list 1 ip any any dscp 34 action upc 30000 priority 5 discard 4
  list 2 ip any any dscp 0 action priority 1 discard 1
flow qos routerA2 in
  list 1 ip any any dscp 26 action upc 20000 priority 4 discard 4
  list 2 ip any any dscp 18 action upc 10000 priority 3 discard 4
  list 3 ip any any dscp 0 action priority 1 discard 4

［コマンドによる設定］
 1    (config)# flow qos routerB1 in
      [flow qos routerB1 in]
 2    (config)# list 1 ip any any dscp 34 action priority 5 discard 4
      [flow qos routerB1 in]
 3    (config)# list 2 ip any any dscp 36 action priority 5 discard 3
      [flow qos routerB1 in]
 4    (config)# list 3 ip any any dscp 38 action priority 5 discard 2
      [flow qos routerB1 in]
 5    (config)# list 4 ip any any dscp 26 action priority 4 discard 4
      [flow qos routerB1 in]
 6    (config)# list 5 ip any any dscp 28 action priority 4 discard 3
      [flow qos routerB1 in]
 7    (config)# list 6 ip any any dscp 30 action priority 4 discard 2
      [flow qos routerB1 in]
 8    (config)# list 7 ip any any dscp 18 action priority 3 discard 4
      [flow qos routerB1 in]
 9    (config)# list 8 ip any any dscp 20 action priority 3 discard 3
      [flow qos routerB1 in]
10    (config)# list 9 ip any any dscp 22 action priority 3 discard 2
      [flow qos routerB1 in]
11    (config)# list 10 ip any any dscp 10 action priority 2 discard 4
      [flow qos routerB1 in]
12    (config)# list 11 ip any any dscp 12 action priority 2 discard 3
      [flow qos routerB1 in]
13    (config)# list 12 ip any any dscp 14 action priority 2 discard 2
      [flow qos routerB1 in]
14    (config)# list 13 ip any any dscp 0 action priority 1 discard 4
      [flow qos routerB1 in]
15    (config)# exit
16    (config)# flow yes

表13-60　本装置Bの構成定義情報解説

解説番号 解説
1，2 インタフェース名称routerB1のinbound（受信側）をDSCP値＝34のパケットを出力優先度＝5，キューイング優先度＝4によりQoS制御をします（BA Classifierとして定義します）。
3 インタフェース名称routerB1のinbound（受信側）をDSCP値＝36のパケットを出力優先度＝5，キューイング優先度＝3によりQoS制御をします（BA Classifierとして定義します）。
4 インタフェース名称routerB1のinbound（受信側）をDSCP値＝38のパケットを出力優先度＝5，キューイング優先度＝2によりQoS制御をします（BA Classifierとして定義します）。
5 インタフェース名称routerB1のinbound（受信側）をDSCP値＝26のパケットを出力優先度＝4，キューイング優先度＝4によりQoS制御をします（BA Classifierとして定義します）。
6 インタフェース名称routerB1のinbound（受信側）をDSCP値＝28のパケットを出力優先度＝4，キューイング優先度＝3によりQoS制御をします（BA Classifierとして定義します）。
7 インタフェース名称routerB1のinbound（受信側）をDSCP値＝30のパケットを出力優先度＝4，キューイング優先度＝2によりQoS制御をします（BA Classifierとして定義します）。
8 インタフェース名称routerB1のinbound（受信側）をDSCP値＝18のパケットを出力優先度＝3，キューイング優先度＝4によりQoS制御をします（BA Classifierとして定義します）。
9 インタフェース名称routerB1のinbound（受信側）をDSCP値＝20のパケットを出力優先度＝3，キューイング優先度＝3によりQoS制御をします（BA Classifierとして定義します）。
10 インタフェース名称routerB1のinbound（受信側）をDSCP値＝22のパケットを出力優先度＝3，キューイング優先度＝2によりQoS制御をします（BA Classifierとして定義します）。
11 インタフェース名称routerB1のinbound（受信側）をDSCP値＝10のパケットを出力優先度＝2，キューイング優先度＝4によりQoS制御をします（BA Classifierとして定義します）。
12 インタフェース名称routerB1のinbound（受信側）をDSCP値＝12のパケットを出力優先度＝2，キューイング優先度＝3によりQoS制御をします（BA Classifierとして定義します）。
13 インタフェース名称routerB1のinbound（受信側）をDSCP値＝14のパケットを出力優先度＝2，キューイング優先度＝2によりQoS制御をします（BA Classifierとして定義します）。
14，15 インタフェース名称routerB1のinbound（受信側）をDSCP値＝0のパケットを出力優先度＝1，キューイング優先度＝4によりQoS制御をします（BA Classifierとして定義します）。
16 フロー制御機能を使用する設定にします。

［構成定義情報の表示］
flow yes
flow qos routerB1 in
  list 1 ip any any dscp 34 action priority 5 discard 4
  list 2 ip any any dscp 36 action priority 5 discard 3
  list 3 ip any any dscp 38 action priority 5 discard 2
  list 4 ip any any dscp 26 action priority 4 discard 4
  list 5 ip any any dscp 28 action priority 4 discard 3
  list 6 ip any any dscp 30 action priority 4 discard 2
  list 7 ip any any dscp 18 action priority 3 discard 4
  list 8 ip any any dscp 20 action priority 3 discard 3
  list 9 ip any any dscp 22 action priority 3 discard 2
  list 10 ip any any dscp 10 action priority 2 discard 4
  list 11 ip any any dscp 12 action priority 2 discard 3
  list 12 ip any any dscp 14 action priority 2 discard 2
  list 13 ip any any dscp 0 action priority 1 discard 4

［コマンドによる設定］
 1    (config)# flow qos routerC1 in
      [flow qos routerC1 in]
 2    (config)# list 1 ip any any dscp 34 action priority 5 discard 4
      [flow qos routerC1 in]
 3    (config)# list 2 ip any any dscp 36 action priority 5 discard 3
      [flow qos routerC1 in]
 4    (config)# list 3 ip any any dscp 38 action priority 5 discard 2
      [flow qos routerC1 in]
 5    (config)# list 4 ip any any dscp 26 action priority 4 discard 4
      [flow qos routerC1 in]
 6    (config)# list 5 ip any any dscp 28 action priority 4 discard 3
      [flow qos routerC1 in]
 7    (config)# list 6 ip any any dscp 30 action priority 4 discard 2
      [flow qos routerC1 in]
 8    (config)# list 7 ip any any dscp 18 action priority 3 discard 4
      [flow qos routerC1 in]
 9    (config)# list 8 ip any any dscp 20 action priority 3 discard 3
      [flow qos routerC1 in]
10    (config)# list 9 ip any any dscp 22 action priority 3 discard 2
      [flow qos routerC1 in]
11    (config)# list 10 ip any any dscp 10 action priority 2 discard 4
      [flow qos routerC1 in]
12    (config)# list 11 ip any any dscp 12 action priority 2 discard 3
      [flow qos routerC1 in]
13    (config)# list 12 ip any any dscp 14 action priority 2 discard 2
      [flow qos routerC1 in]
14    (config)# list 13 ip any any dscp 0 action priority 1 discard 4
      [flow qos routerC1 in]
15    (config)# exit
16    (config)# flow yes

表13-61　本装置Cの構成定義情報解説

解説番号 解説
1，2 インタフェース名称routerC1のinbound（受信側）をDSCP値＝34のパケットを出力優先度＝5，キューイング優先度＝4によりQoS制御をします（BA Classifierとして定義します）。
3 インタフェース名称routerC1のinbound（受信側）をDSCP値＝36のパケットを出力優先度＝5，キューイング優先度＝3によりQoS制御をします（BA Classifierとして定義します）。
4 インタフェース名称routerC1のinbound（受信側）をDSCP値＝38のパケットを出力優先度＝5，キューイング優先度＝2によりQoS制御をします（BA Classifierとして定義します）。
5 インタフェース名称routerC1のinbound（受信側）をDSCP値＝26のパケットを出力優先度＝4，キューイング優先度＝4によりQoS制御をします（BA Classifierとして定義します）。
6 インタフェース名称routerC1のinbound（受信側）をDSCP値＝28のパケットを出力優先度＝4，キューイング優先度＝3によりQoS制御をします（BA Classifierとして定義します）。
7 インタフェース名称routerC1のinbound（受信側）をDSCP値＝30のパケットを出力優先度＝4，キューイング優先度＝2によりQoS制御をします（BA Classifierとして定義します）。
8 インタフェース名称routerC1のinbound（受信側）をDSCP値＝18のパケットを出力優先度＝3，キューイング優先度＝4によりQoS制御をします（BA Classifierとして定義します）。
9 インタフェース名称routerC1のinbound（受信側）をDSCP値＝20のパケットを出力優先度＝3，キューイング優先度＝3によりQoS制御をします（BA Classifierとして定義します）。
10 インタフェース名称routerC1のinbound（受信側）をDSCP値＝22のパケットを出力優先度＝3，キューイング優先度＝2によりQoS制御をします（BA Classifierとして定義します）。
11 インタフェース名称routerC1のinbound（受信側）をDSCP値＝10のパケットを出力優先度＝2，キューイング優先度＝4によりQoS制御をします（BA Classifierとして定義します）。
12 インタフェース名称routerC1のinbound（受信側）をDSCP値＝12のパケットを出力優先度＝2，キューイング優先度＝3によりQoS制御をします（BA Classifierとして定義します）。
13 インタフェース名称routerC1のinbound（受信側）をDSCP値＝14のパケットを出力優先度＝2，キューイング優先度＝2によりQoS制御をします（BA Classifierとして定義します）。
14，15 インタフェース名称routerC1のinbound（受信側）をDSCP値＝0のパケットを出力優先度＝1，キューイング優先度＝4によりQoS制御をします（BA Classifierとして定義します）。
16 フロー制御機能を使用する設定にします。

［構成定義情報の表示］
flow yes
flow qos routerC1 in
  list 1 ip any any dscp 34 action priority 5 discard 4
  list 2 ip any any dscp 36 action priority 5 discard 3
  list 3 ip any any dscp 38 action priority 5 discard 2
  list 4 ip any any dscp 26 action priority 4 discard 4
  list 5 ip any any dscp 28 action priority 4 discard 3
  list 6 ip any any dscp 30 action priority 4 discard 2
  list 7 ip any any dscp 18 action priority 3 discard 4
  list 8 ip any any dscp 20 action priority 3 discard 3
  list 9 ip any any dscp 22 action priority 3 discard 2
  list 10 ip any any dscp 10 action priority 2 discard 4
  list 11 ip any any dscp 12 action priority 2 discard 3
  list 12 ip any any dscp 14 action priority 2 discard 2
  list 13 ip any any dscp 0 action priority 1 discard 4
