13.3.3　AFサービスを用いた送信元IPアドレスとアプリケーションの組み合わせによる相対的優先制御

＜この項の構成＞
(1)　設定内容の概要
(2)　構成図と設定条件
(3)　構成定義情報例

(1)　設定内容の概要

QoS制御機能を使用してフローごとに異なるサービスを提供するネットワーク構成例（AFサービス）を示します。Boundaryノードは，送信元IPアドレスおよびアプリケーション種別でフローを検出したあと，QoS制御方針に基づきDSCPをマーキングします。後続のルータは，DSCPごとにフローをスケジューリングします。なお本構成例では，装置A側から装置D方向へのフローだけを対象にしています。

(2)　構成図と設定条件

［構成図］

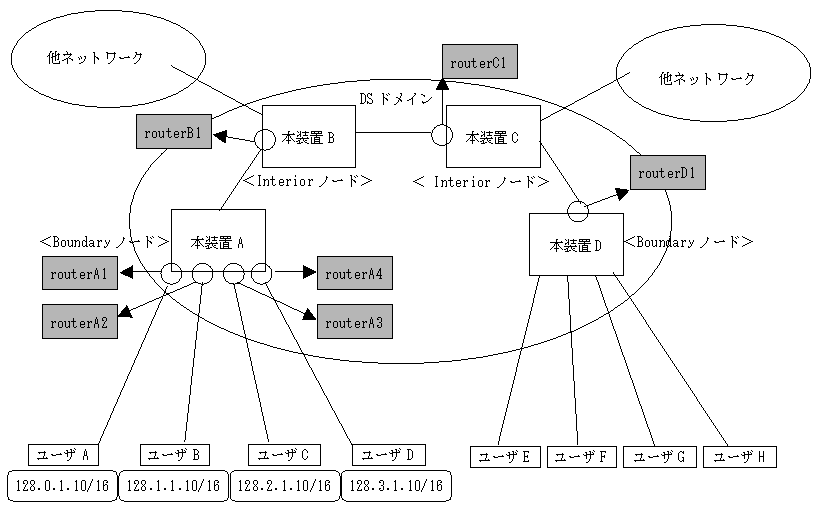

図13-21　構成図

[図データ]

［設定条件］

＜本装置A／本装置B／本装置C／本装置Dのインタフェース＞

表13-62　本装置A／本装置B／本装置C／本装置Dのインタフェース設定条件

装置名 インタフェース名 インタフェース種別 QoSキュー属性
本装置A routerA1 WAN J1 1.5M 完全優先
routerA2 WAN J1 1.5M 完全優先
routerA3 WAN J1 1.5M 完全優先
routerA4 WAN J1 1.5M 完全優先
本装置B routerB1 WAN J1 1.5M 完全優先
本装置C routerC1 WAN OC-3c 完全優先
本装置D routerD1 WAN OC-3c 完全優先

＜本装置A＞
パケット受信時に送信元IPアドレスおよびポート番号によりフローを検出し，DSCP値を決定します。

表13-63　本装置Aの設定条件

インタフェース名 inbound/outbound 送信元IPアドレス ポート番号 DSCP値 契約帯域 違反時 出力優先度 キューイング優先度
routerA1 inbound 128.0.1.10/16 23 26 1M 廃棄 4 4
80 18 0.5M 廃棄 3 4
その他 − 0 − − 1 1
routerA2 128.1.1.10/16 23 26 1M 廃棄 4 4
80 18 0.5M 廃棄 3 4
その他 − 0 − − 1 1
routerA3 128.2.1.10/16 23 26 1M 廃棄 4 4
80 18 0.5M 廃棄 3 4
その他 − 0 − − 1 1
routerA4 128.3.1.10/16 23 26 1M 廃棄 4 4
80 18 0.5M 廃棄 3 4
その他 − 0 − − 1 1

＜本装置B，CおよびD＞
受信したパケットのDSCP値から，AFの推奨値である出力優先度とキューイング優先度を決定します。

表13-64　本装置B，CおよびDの設定条件

インタフェース名 inbound/outbound DSCP値 出力優先度 キューイング優先度
routerB1
routerC1
routerD1		 inbound 34 5 4
36 5 3
38 5 2
26 4 4
28 4 3
30 4 2
18 3 4
20 3 3
22 3 2
10 2 4
12 2 3
14 2 2
0 1 1

(3)　構成定義情報例

［コマンドによる設定］
 1    (config)# flow filter routerA1 in
      [flow filter routerA1 in]
 2    (config)# list 1 tcp 128.0.1.10 any 23 action replace_dscp 26
      [flow filter routerA1 in]
 3    (config)# list 2 tcp 128.0.1.10 any 80 action replace_dscp 18
      [flow filter routerA1 in]
 4    (config)# list 3 tcp any any action replace_dscp 0
      [flow filter routerA1 in]
 5    (config)# exit
 6    (config)# flow filter routerA2 in
      [flow filter routerA2 in]
 7    (config)# list 1 tcp 128.1.1.10 any 23 action replace_dscp 26
      [flow filter routerA2 in]
 8    (config)# list 2 tcp 128.1.1.10 any 80 action replace_dscp 18
      [flow filter routerA2 in]
 9    (config)# list 3 tcp any any action replace_dscp 0
      [flow filter routerA2 in]
10    (config)# exit
11    (config)# flow filter routerA3 in
      [flow filter routerA3 in]
12    (config)# list 1 tcp 128.2.1.10 any 23 action replace_dscp 26
      [flow filter routerA3 in]
13    (config)# list 2 tcp 128.2.1.10 any 80 action replace_dscp 18
      [flow filter routerA3 in]
14    (config)# list 3 tcp any any action replace_dscp 0
      [flow filter routerA3 in]
15    (config)# exit
16    (config)# flow filter routerA4 in
      [flow filter routerA4 in]
17    (config)# list 1 tcp 128.3.1.10 any 23 action replace_dscp 26
      [flow filter routerA4 in]
18    (config)# list 2 tcp 128.3.1.10 any 80 action replace_dscp 18
      [flow filter routerA4 in]
19    (config)# list 3 tcp any any action replace_dscp 0
      [flow filter routerA4 in]
20    (config)# exit
21    (config)# flow qos routerA1 in
      [flow qos routerA1 in]
22    (config)# list 1 ip any any dscp 26 action priority 4 discard 4
                upc 1000
      [flow qos routerA1 in]
23    (config)# list 2 ip any any dscp 18 action priority 3 discard 4
                upc 500
      [flow qos routerA1 in]
24    (config)# list 3 ip any any dscp 0 action priority 1 discard 4
      [flow qos routerA1 in]
25    (config)# exit
26    (config)# flow qos routerA2 in
      [flow qos routerA2 in]
27    (config)# list 1 ip any any dscp 26 action priority 4 discard 4
                upc 1000
      [flow qos routerA2 in]
28    (config)# list 2 ip any any dscp 18 action priority 3 discard 4
                upc 500
      [flow qos routerA2 in]
29    (config)# list 3 ip any any dscp 0 action priority 1 discard 4
      [flow qos routerA2 in]
30    (config)# exit
31    (config)# flow qos routerA3 in
      [flow qos routerA3 in]
32    (config)# list 1 ip any any dscp 26 action priority 4 discard 4
                upc 1000
      [flow qos routerA3 in]
33    (config)# list 2 ip any any dscp 18 action priority 3 discard 4
                upc 500
      [flow qos routerA3 in]
34    (config)# list 3 ip any any dscp 0 action priority 1 discard 4
      [flow qos routerA3 in]
35    (config)# exit
36    (config)# flow qos routerA4 in
      [flow qos routerA4 in]
37    (config)# list 1 ip any any dscp 26 action priority 4 discard 4
                upc 1000
      [flow qos routerA4 in]
38    (config)# list 2 ip any any dscp 18 action priority 3 discard 4
                upc 500
      [flow qos routerA4 in]
39    (config)# list 3 ip any any dscp 0 action priority 1 discard 4
      [flow qos routerA4 in]
40    (config)# exit
41    (config)# flow yes

表13-65　本装置Aの構成定義情報解説

解説番号 解説
1，2 インタフェース名routerA1のinbound（受信側）に128.0.1.10のIPアドレスを送信元とし送信先のPORT番号を23とするパケットのDSCP書き換え値＝26に設定します（AFサービスのMF ClassifierとMarkerとして定義します）。
3 インタフェース名routerA1のinbound（受信側）に128.0.1.10のIPアドレスを送信元とし送信先のPORT番号を80とするパケットのDSCP書き換え値＝18に設定します（AFサービスのMF ClassifierとMarkerとして定義します）。
4，5 インタフェース名routerA1のinbound（受信側）でグループ内のリストに当てはまらなかったすべてのパケットをDSCP書き換え値＝0に設定します（MF ClassifierとMarkerとして定義します）。
6，7 インタフェース名routerA2のinbound（受信側）に128.1.1.10のIPアドレスを送信元とし送信先のPORT番号を23とするパケットのDSCP書き換え値＝26に設定します（AFサービスのMF ClassifierとMarkerとして定義します）。
8 インタフェース名routerA2のinbound（受信側）に128.1.1.10のIPアドレスを送信元とし送信先のPORT番号を80とするパケットのDSCP書き換え値＝18に設定します（AFサービスのMF ClassifierとMarkerとして定義します）。
9，10 インタフェース名routerA1のinbound（受信側）でグループ内のリストに当てはまらなかったすべてのパケットをDSCP書き換え値＝0に設定します（MF ClassifierとMarkerとして定義します）。
11，12 インタフェース名routerA3のinbound(受信側）に128.2.1.10のIPアドレスを送信元とし送信先のPORT番号を23とするパケットのDSCP書き換え値＝26に設定します（AFサービスのMF ClassifierとMarkerとして定義します）。
13 インタフェース名routerA3のinbound(受信側）に128.2.1.10のIPアドレスを送信元とし送信先のPORT番号を80とするパケットのDSCP書き換え値＝18に設定します（AFサービスのMF ClassifierとMarkerとして定義します）。
14，15 インタフェース名routerA3のinbound（受信側）でグループ内のリストに当てはまらなかったすべてのパケットをDSCP書き換え値＝0に設定します（MF ClassifierとMarkerとして定義します）。
16，17 インタフェース名routerA4のinbound(受信側）に128.3.1.10のIPアドレスを送信元とし送信先のPORT番号を23とするパケットのDSCP書き換え値＝26に設定します（AFサービスのMF ClassifierとMarkerとして定義します）。
18 インタフェース名routerA4のinbound(受信側）に128.3.1.10のIPアドレスを送信元とし送信先のPORT番号を80とするパケットのDSCP書き換え値＝18に設定します（AFサービスのMF ClassifierとMarkerとして定義します）。
19，20 インタフェース名routerA4のinbound（受信側）でグループ内のリストに当てはまらなかったすべてのパケットをDSCP書き換え値＝0に設定します（MF ClassifierとMarkerとして定義します）。
21，22 インタフェース名routerA1のinbound（受信側）でDSCP値＝26のパケットを契約帯域＝1Mbps，出力優先度＝4，キューイング優先度＝4によりQoS制御をします（BA Classifierとして定義します）。
23 インタフェース名routerA1のinbound（受信側）でDSCP値＝18のパケットを契約帯域＝0.5Mbps，出力優先度＝3，キューイング優先度＝4によりQoS制御をします（BA Classifierとして定義します）。
24，25 インタフェース名routerA1のinbound（受信側）でDSCP値＝0のパケットを出力優先度＝1，キューイング優先度＝4によりQoS制御をします（BA Classifierとして定義します）。
26，27 インタフェース名routerA2のinbound（受信側）でDSCP値＝26のパケットを契約帯域＝1Mbps，出力優先度＝4，キューイング優先度＝4によりQoS制御をします（BA Classifierとして定義します）。
28 インタフェース名routerA2のinbound（受信側）でDSCP値＝18のパケットを契約帯域＝0.5Mbps，出力優先度＝3，キューイング優先度＝4によりQoS制御をします（BA Classifierとして定義します）。
29，30 インタフェース名routerA2のinbound（受信側）でDSCP値＝0のパケットを出力優先度＝1，キューイング優先度＝4によりQoS制御をします（BA Classifierとして定義します）。
31，32 インタフェース名routerA3のinbound（受信側）でDSCP値＝26のパケットを契約帯域＝1Mbps，出力優先度＝4，キューイング優先度＝4によりQoS制御をします（BA Classifierとして定義します）。
33 インタフェース名routerA3のinbound（受信側）でDSCP値＝18のパケットを契約帯域＝0.5Mbps，出力優先度＝3，キューイング優先度＝4によりQoS制御をします（BA Classifierとして定義します）。
34，35 インタフェース名routerA3のinbound（受信側）でDSCP値＝0のパケットを出力優先度＝1，キューイング優先度＝4によりQoS制御をします（BA Classifierとして定義します）。
36，37 インタフェース名routerA4のinbound（受信側）でDSCP値＝26のパケットを契約帯域＝1Mbps，出力優先度＝4，キューイング優先度＝4によりQoS制御をします（BA Classifierとして定義します）。
38 インタフェース名routerA4のinbound（受信側）でDSCP値＝18のパケットを契約帯域＝0.5Mbps，出力優先度＝3，キューイング優先度＝4によりQoS制御をします（BA Classifierとして定義します）。
39，40 インタフェース名routerA4のinbound（受信側）でDSCP値＝0のパケットを出力優先度＝1，キューイング優先度＝4によりQoS制御をします（BA Classifierとして定義します）。
41 フロー制御機能を使用する設定にします。

［構成定義情報の表示］
flow yes
flow filter routerA1 in
  list 1 tcp 128.0.1.10 any 23 action replace_dscp 26
  list 2 tcp 128.0.1.10 any 80 action replace_dscp 18
  list 3 tcp any any action replace_dscp 0
flow filter routerA2 in
  list 1 tcp 128.1.1.10 any 23 action replace_dscp 26
  list 2 tcp 128.1.1.10 any 80 action replace_dscp 18
  list 3 tcp any any action replace_dscp 0
flow filter routerA3 in
  list 1 tcp 128.2.1.10 any 23 action replace_dscp 26
  list 2 tcp 128.2.1.10 any 80 action replace_dscp 18
  list 3 tcp any any action replace_dscp 0
flow filter routerA4 in
  list 1 tcp 128.3.1.10 any 23 action replace_dscp 26
  list 2 tcp 128.3.1.10 any 80 action replace_dscp 18
  list 3 tcp any any action replace_dscp 0
flow qos routerA1 in
  list 1 ip any any dscp 26 action priority 4 discard 4 upc 1000
  list 2 ip any any dscp 18 action priority 3 discard 4 upc 500
  list 3 ip any any dscp 0 action priority 1 discard 4
flow qos routerA2 in
  list 1 ip any any dscp 26 action priority 4 discard 4 upc 1000
  list 2 ip any any dscp 18 action priority 3 discard 4 upc 500
  list 3 ip any any dscp 0 action priority 1 discard 4
flow qos routerA3 in
  list 1 ip any any dscp 26 action priority 4 discard 4 upc 1000
  list 2 ip any any dscp 18 action priority 3 discard 4 upc 500
  list 3 ip any any dscp 0 action priority 1 discard 4
flow qos routerA4 in
  list 1 ip any any dscp 26 action priority 4 discard 4 upc 1000
  list 2 ip any any dscp 18 action priority 3 discard 4 upc 500
  list 3 ip any any dscp 0 action priority 1 discard 4

［コマンドによる設定］
 1    (config)# flow qos routerB1 in
      [flow qos routerB1 in]
 2    (config)# list 1 ip any any dscp 34 action priority 5 discard 4
      [flow qos routerB1 in]
 3    (config)# list 2 ip any any dscp 36 action priority 5 discard 3
      [flow qos routerB1 in]
 4    (config)# list 3 ip any any dscp 38 action priority 5 discard 2
      [flow qos routerB1 in]
 5    (config)# list 4 ip any any dscp 26 action priority 4 discard 4
      [flow qos routerB1 in]
 6    (config)# list 5 ip any any dscp 28 action priority 4 discard 3
      [flow qos routerB1 in]
 7    (config)# list 6 ip any any dscp 30 action priority 4 discard 2
      [flow qos routerB1 in]
 8    (config)# list 7 ip any any dscp 18 action priority 3 discard 4
      [flow qos routerB1 in]
 9    (config)# list 8 ip any any dscp 20 action priority 3 discard 3
      [flow qos routerB1 in]
10    (config)# list 9 ip any any dscp 22 action priority 3 discard 2
      [flow qos routerB1 in]
11    (config)# list 10 ip any any dscp 10 action priority 2 discard 4
      [flow qos routerB1 in]
12    (config)# list 11 ip any any dscp 12 action priority 2 discard 3
      [flow qos routerB1 in]
13    (config)# list 12 ip any any dscp 14 action priority 2 discard 2
      [flow qos routerB1 in]
14    (config)# list 13 ip any any dscp 0 action priority 1 discard 4
      [flow qos routerB1 in]
15    (config)# exit
16    (config)# flow yes

表13-66　本装置Bの構成定義情報解説

解説番号 解説
1，2 インタフェース名routerB1のinbound（受信側）でDSCP値＝34のパケットを出力優先度＝5，キューイング優先度＝4によりQoS制御をします（BA Classifierとして定義します）。
3 インタフェース名routerB1のinbound（受信側）でDSCP値＝36のパケットを出力優先度＝5，キューイング優先度＝3によりQoS制御をします（BA Classifierとして定義します）。
4 インタフェース名routerB1のinbound（受信側）でDSCP値＝38のパケットを出力優先度＝5，キューイング優先度＝2によりQoS制御をします（BA Classifierとして定義します）。
5 インタフェース名routerB1のinbound（受信側）でDSCP値＝26のパケットを出力優先度＝4，キューイング優先度＝4によりQoS制御をします（BA Classifierとして定義します）。
6 インタフェース名routerB1のinbound（受信側）でDSCP値＝28のパケットを出力優先度＝4，キューイング優先度＝3によりQoS制御をします（BA Classifierとして定義します）。
7 インタフェース名routerB1のinbound（受信側）でDSCP値＝30のパケットを出力優先度＝4，キューイング優先度＝2によりQoS制御をします（BA Classifierとして定義します）。
8 インタフェース名routerB1のinbound（受信側）でDSCP値＝18のパケットを出力優先度＝3，キューイング優先度＝4によりQoS制御をします（BA Classifierとして定義します）。
9 インタフェース名routerB1のinbound（受信側）でDSCP値＝20のパケットを出力優先度＝3，キューイング優先度＝3によりQoS制御をします（BA Classifierとして定義します）。
10 インタフェース名routerB1のinbound（受信側）でDSCP値＝22のパケットを出力優先度＝3，キューイング優先度＝2によりQoS制御をします（BA Classifierとして定義します）。
11 インタフェース名routerB1のinbound（受信側）でDSCP値＝10のパケットを出力優先度＝2，キューイング優先度＝4によりQoS制御をします（BA Classifierとして定義します）。
12 インタフェース名routerB1のinbound（受信側）でDSCP値＝12のパケットを出力優先度＝2，キューイング優先度＝3によりQoS制御をします（BA Classifierとして定義します）。
13 インタフェース名routerB1のinbound（受信側）でDSCP値＝14のパケットを出力優先度＝2，キューイング優先度＝2によりQoS制御をします（BA Classifierとして定義します）。
14，15 インタフェース名routerB1のinbound（受信側）でDSCP値＝0のパケットを出力優先度＝1，キューイング優先度＝4によりQoS制御をします（BA Classifierとして定義します）。
16 フロー制御機能を使用する設定にします。

［構成定義情報の表示］
flow yes
flow qos routerB1 in
  list 1 ip any any dscp 34 action priority 5 discard 4
  list 2 ip any any dscp 36 action priority 5 discard 3
  list 3 ip any any dscp 38 action priority 5 discard 2
  list 4 ip any any dscp 26 action priority 4 discard 4
  list 5 ip any any dscp 28 action priority 4 discard 3
  list 6 ip any any dscp 30 action priority 4 discard 2
  list 7 ip any any dscp 18 action priority 3 discard 4
  list 8 ip any any dscp 20 action priority 3 discard 3
  list 9 ip any any dscp 22 action priority 3 discard 2
  list 10 ip any any dscp 10 action priority 2 discard 4
  list 11 ip any any dscp 12 action priority 2 discard 3
  list 12 ip any any dscp 14 action priority 2 discard 2
  list 13 ip any any dscp 0 action priority 1 discard 4

［コマンドによる設定］
 1    (config)# flow qos routerC1 in
      [flow qos routerC1 in]
 2    (config)# list 1 ip any any dscp 34 action priority 5 discard 4
      [flow qos routerC1 in]
 3    (config)# list 2 ip any any dscp 36 action priority 5 discard 3
      [flow qos routerC1 in]
 4    (config)# list 3 ip any any dscp 38 action priority 5 discard 2
      [flow qos routerC1 in]
 5    (config)# list 4 ip any any dscp 26 action priority 4 discard 4
      [flow qos routerC1 in]
 6    (config)# list 5 ip any any dscp 28 action priority 4 discard 3
      [flow qos routerC1 in]
 7    (config)# list 6 ip any any dscp 30 action priority 4 discard 2
      [flow qos routerC1 in]
 8    (config)# list 7 ip any any dscp 18 action priority 3 discard 4
      [flow qos routerC1 in]
 9    (config)# list 8 ip any any dscp 20 action priority 3 discard 3
      [flow qos routerC1 in]
10    (config)# list 9 ip any any dscp 22 action priority 3 discard 2
      [flow qos routerC1 in]
11    (config)# list 10 ip any any dscp 10 action priority 2 discard 4
      [flow qos routerC1 in]
12    (config)# list 11 ip any any dscp 12 action priority 2 discard 3
      [flow qos routerC1 in]
13    (config)# list 12 ip any any dscp 14 action priority 2 discard 2
      [flow qos routerC1 in]
14    (config)# list 13 ip any any dscp 0 action priority 1 discard 4
      [flow qos routerC1 in]
15    (config)# exit
16    (config)# flow yes

表13-67　本装置Cの構成定義情報解説

解説番号 解説
1〜15 インタフェース名routerC1のinbound（受信側）で＜本装置B＞の解説番号1〜15と同様
16 フロー制御機能を使用する設定にします。

［構成定義情報の表示］
flow yes
flow qos routerC1 in
  list 1 ip any any dscp 34 action priority 5 discard 4
  list 2 ip any any dscp 36 action priority 5 discard 3
  list 3 ip any any dscp 38 action priority 5 discard 2
  list 4 ip any any dscp 26 action priority 4 discard 4
  list 5 ip any any dscp 28 action priority 4 discard 3
  list 6 ip any any dscp 30 action priority 4 discard 2
  list 7 ip any any dscp 18 action priority 3 discard 4
  list 8 ip any any dscp 20 action priority 3 discard 3
  list 9 ip any any dscp 22 action priority 3 discard 2
  list 10 ip any any dscp 10 action priority 2 discard 4
  list 11 ip any any dscp 12 action priority 2 discard 3
  list 12 ip any any dscp 14 action priority 2 discard 2
  list 13 ip any any dscp 0 action priority 1 discard 4

［コマンドによる設定］
 1    (config)# flow qos routerD1 in
      [flow qos routerD1 in]
 2    (config)# list 1 ip any any dscp 34 action priority 5 discard 4
      [flow qos routerD1 in]
 3    (config)# list 2 ip any any dscp 36 action priority 5 discard 3
      [flow qos routerD1 in]
 4    (config)# list 3 ip any any dscp 38 action priority 5 discard 2
      [flow qos routerD1 in]
 5    (config)# list 4 ip any any dscp 26 action priority 4 discard 4
      [flow qos routerD1 in]
 6    (config)# list 5 ip any any dscp 28 action priority 4 discard 3
      [flow qos routerD1 in]
 7    (config)# list 6 ip any any dscp 30 action priority 4 discard 2
      [flow qos routerD1 in]
 8    (config)# list 7 ip any any dscp 18 action priority 3 discard 4
      [flow qos routerD1 in]
 9    (config)# list 8 ip any any dscp 20 action priority 3 discard 3
      [flow qos routerD1 in]
10    (config)# list 9 ip any any dscp 22 action priority 3 discard 2
      [flow qos routerD1 in]
11    (config)# list 10 ip any any dscp 10 action priority 2 discard 4
      [flow qos routerD1 in]
12    (config)# list 11 ip any any dscp 12 action priority 2 discard 3
      [flow qos routerD1 in]
13    (config)# list 12 ip any any dscp 14 action priority 2 discard 2
      [flow qos routerD1 in]
14    (config)# list 13 ip any any dscp 0 action priority 1 discard 4
      [flow qos routerD1 in]
15    (config)# exit
16    (config)# flow yes

表13-68　本装置Dの構成定義情報解説

解説番号 解説
1〜15 インタフェース名routerD1のinbound（受信側）で＜本装置B＞の解説番号1〜15と同様
16 フロー制御機能を使用する設定にします。

［構成定義情報の表示］
flow yes
flow qos routerD1 in
  list 1 ip any any dscp 34 action priority 5 discard 4
  list 2 ip any any dscp 36 action priority 5 discard 3
  list 3 ip any any dscp 38 action priority 5 discard 2
  list 4 ip any any dscp 26 action priority 4 discard 4
  list 5 ip any any dscp 28 action priority 4 discard 3
  list 6 ip any any dscp 30 action priority 4 discard 2
  list 7 ip any any dscp 18 action priority 3 discard 4
  list 8 ip any any dscp 20 action priority 3 discard 3
  list 9 ip any any dscp 22 action priority 3 discard 2
  list 10 ip any any dscp 10 action priority 2 discard 4
  list 11 ip any any dscp 12 action priority 2 discard 3
  list 12 ip any any dscp 14 action priority 2 discard 2
  list 13 ip any any dscp 0 action priority 1 discard 4

[目次][前へ][次へ]

[他社商品名称に関する表示]

Copyright (c)2005 ALAXALA Networks Corporation. All rights reserved.
