構成定義ガイド

5.1.2　Tag-VLAN連携

＜この項の構成＞

(1)　設定内容の概要

(2)　構成図と設定条件

(3)　構成定義情報例

(1)　設定内容の概要

Tag-VLAN連携を定義する例を示します。

• Tag-VLAN連携によるマルチホーム中継を本装置で行うことによって，本装置が持つ強力な諸機能（QoS／フィルタリング機能，統計情報収集機能など）がLAN Switchで構成されるネットワークでも使用できます。
• VLANドメインから非VLANドメインへの通信，非VLANドメインからVLANドメインへの通信などのVLANドメインと非VLANドメインの直接通信ができます。
• 本Tag-VLAN連携の定義例は，サブネットVLAN（VLAN識別単位をIPサブネットとする）の定義例です。論理回線VLAN（VLAN識別単位を論理回線とする）の定義例については，「6.1.3　Tag-VLAN連携」を参照してください。

(2)　構成図と設定条件

［構成図］

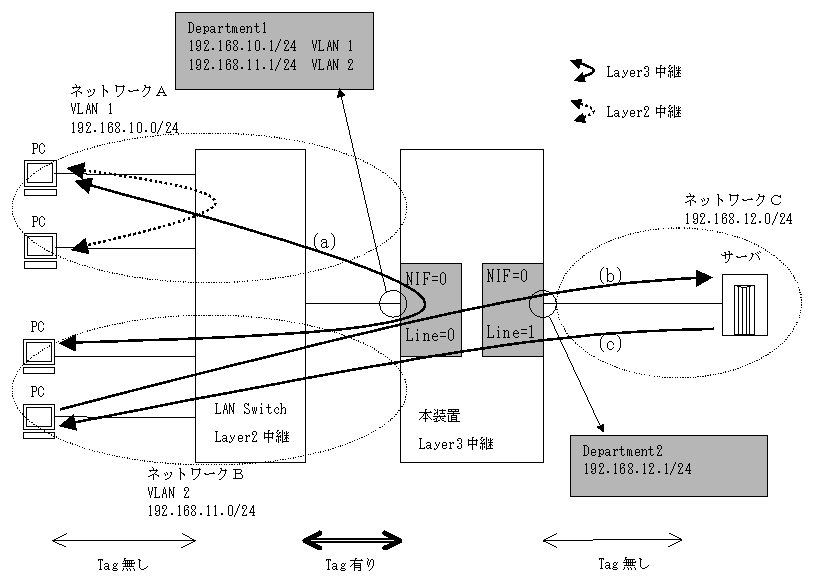

図5-2　構成図

［設定条件］

1. NIF番号0にイーサネットのNIFが実装されています。Line番号0に192.168.10.0/24 vlan 1，192.168.11.0/24 vlan 2のネットワークを接続します。
2. NIF番号0にイーサネットのNIFが実装されています。Line番号1に192.168.12.0/24のネットワークを接続します。

ネットワークAからネットワークB（またはその逆）へフレームを送る場合，およびネットワークBからネットワークCへフレームを送る場合，本装置による中継はLayer3中継（異なるサブネット間の中継）になります。

本装置がサポートするTag-VLAN連携中継は次の3種類です（(a)，(b)，(c)は「図5-2　構成図」のフレームの流れを示します）。

1. Tag付きフレームの受信（VLAN ID=1） -> Tag付きフレームの送信(VLAN ID=2)…(a)
2. Tag付きフレームの受信（VLAN ID=2） -> Tagの削除 -> Tag無しフレームの送信…(b)
3. Tag無しフレームの受信 -> Tagの付加 -> Tag有りフレームの送信（VLAN ID=2）…(c)

Tag-VLAN連携をマルチホームに設定することで，一つのインタフェースに最大256のVLANを収容できます。「図5-2　構成図」の場合，ネットワークA（VLAN ID=1）とネットワークB（VLAN ID=2）を接続しているインタフェースには二つのVLANを設定します。

なお，同一VLANネットワーク内でフレームをやり取りする場合はLayer2中継となるため，LAN Switchの設置が必要になります。

［定義上の注意事項］

1. 同一物理インタフェースに同一VLAN IDを定義することはできません。
2. Tag-VLAN連携を設定したインタフェースがTag無しフレームを受信した場合，または，Tag-VLAN連携を設定していないインタフェースがTag付きフレームを受信した場合，そのフレームは廃棄されます。

(3)　構成定義情報例

［コマンドによる設定］

＜本装置＞

 1    (config)# line Department1 ethernet 0/0
      [line Department1]
 2    (config)# ip 192.168.10.1/24 vlan 1
      [line Department1]
 3    (config)# ip-address 192.168.11.1/24 vlan 2
      [line Department1]
 4    (config)# exit
 5    (config)# line Department2 ethernet 0/1
      [line Department2]
 6    (config)# ip 192.168.12.1/24
      [line Department2]
 7    (config)# exit

表5-2　本装置の構成定義情報解説

解説番号	解説
1	NIF番号0，Line番号0にLine名Department1のイーサネット回線を定義します。 デフォルトでセグメント規格はオートネゴシエーションを行う設定となります。
2	本装置のLine名Department1のIPアドレスに192.168.10.1/24，VLAN ID 1を設定します。
3，4	本装置のLine名Department1のIPアドレスに192.168.11.1/24，VLAN ID 2を設定します。
5	NIF番号0，Line番号1にLine名Department2のイーサネット回線を定義します。 デフォルトでセグメント規格はオートネゴシエーションを行う設定となります。
6，7	本装置のLine名Department2のIPアドレスに192.168.12.1/24を設定します。

［構成定義情報の表示］

＜本装置＞

line Department1 ethernet 0/0
  ip 192.168.10.1/24 vlan 1
  ip-address 192.168.11.1/24 vlan 2
!
line Department2 ethernet 0/1
  ip 192.168.12.1/24
