6.1.3 Tag-VLAN連携

<この項の構成>
(1) 設定内容の概要
(2) 構成図と設定条件
(3) 構成定義情報例

(1) 設定内容の概要

イーサネットNIFの1物理回線をTag-VLAN連携回線で多重化し,ネットワークレイヤプロトコルにIPv6を使用して通信を行う場合の例を示します。

(2) 構成図と設定条件

[構成図]

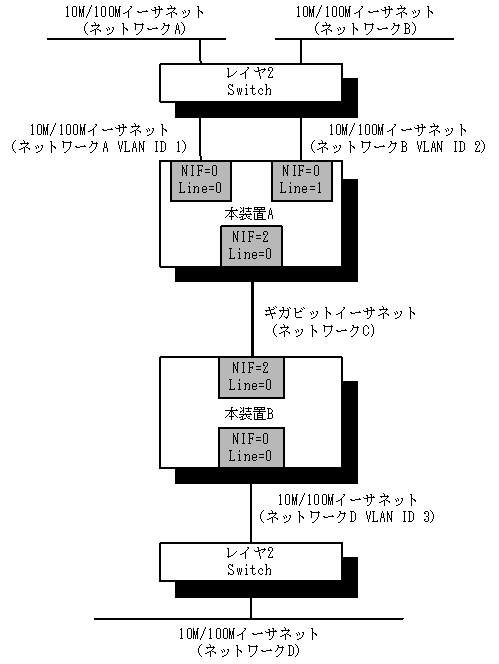

図6-2 構成図

[図データ]

[設定条件]

<イーサネットワーク上の動作条件>
  • セグメント規格の選択:オートネゴシエーション
  • VLAN設定:あり

<ギガビット・イーサネットワーク上の動作条件>
  • フローコントロール:行う
  • VLAN設定 :なし

<本装置Aの環境>
NIF番号0,Line番号0にイーサネットのNIFが実装されています。当該インタフェースをVLAN ID=1,3ffe:501:811:ff01::/64のネットワークAに接続します。
NIF番号0,Line番号1にイーサネットのNIFが実装されています。当該インタフェースをVLAN ID=2,3ffe:501:811:ff02::/64のネットワークBに接続します。
またNIF番号2,Line番号0にギガビット・イーサネットのNIFが実装されています。当該インタフェースを3ffe:501:811:ff20::/64のネットワークCに接続します。
NIF番号0,Line番号0および NIF番号0,Line番号1のインタフェースにはRA情報の広告を行います。

<本装置Bの環境>
NIF番号0,Line番号0にイーサネットのNIFが実装されています。当該インタフェースをVLAN ID=3,3ffe:501:811:ff04::/64のネットワークDに接続します。
またNIF番号2,Line番号0にギガビット・イーサネットのNIFが実装されています。当該インタフェースを3ffe:501:811:ff20::/64のネットワークCに接続します。
NIF番号0,Line番号0のインタフェースにはRA情報の広告を行います。

(3) 構成定義情報例

[コマンドによる設定]

<本装置A>
 1    (config)# line Department1 ethernet 0/0
      [line Department1]
 2    (config)# vlan Department_v1 1
      [vlan Department_v1]
 3    (config)# ip 3ffe:501:811:ff01::/64
      [vlan Department_v1]
 4    (config)# exit
      [line Department1]
 5    (config)# exit
 6    (config)# line Department2 ethernet 0/1
      [line Department2]
 7    (config)# vlan Department_v2 2
      [vlan Department_v2]
 8    (config)# ip 3ffe:501:811:ff02::/64
      [vlan Department_v2]
 9    (config)# exit
      [line Department2]
10    (config)# exit
11    (config)# line Department3 gigabit_ethernet 2/0
      [line Department3]
12    (config)# ip fe80::1/64
      [line Department3]
13    (config)# ip-address 3ffe:501:811:ff20::1/64
      [line Department3]
14    (config)# exit
15    (config)# ra yes
      [ra]
16    (config)# interface Department_v1
      [ra interface Department_v1]
17    (config)# exit
      [ra]
18    (config)# interface Department_v2
      [ra interface Department_v2]
19    (config)# exit
      [ra]
20    (config)# exit

表6-5 本装置Aの構成定義情報解説

解説番号 解説
1 NIF番号0,Line番号0にLine名Department1のイーサネット回線を定義します。デフォルトでセグメント規格はオートネゴシエーションを行う設定となります。
2 Line名Department1にTag-VLAN連携回線名Department_v1,VLAN ID 1を定義します。
3〜5 ip定義は自IPv6アドレス3ffe:501:811:ff01::,プレフィックス長64のプレフィックス形式で定義し,IPv6アドレスのインタフェースID部は装置による自動設定とします。またIPv6リンクローカルアドレスは装置による自動設定とします。
6 NIF番号0,Line番号1にLine名Department2のイーサネット回線を定義します。デフォルトでセグメント規格はオートネゴシエーションを行う設定となります。
7 Line名Department2にTag-VLAN連携回線名Department_v2,VLAN ID 2を定義します。
8〜10 ip定義は自IPv6アドレス3ffe:501:811:ff01::,プレフィックス長64のプレフィックス形式で定義し,IPv6アドレスのインタフェースID部は装置による自動設定とします。またIPv6リンクローカルアドレスは装置による自動設定とします。
11 NIF番号2,Line番号0にLine名Department3のギガビット・イーサネット回線を定義します。デフォルトでフローコントロールを行う設定となります。
12〜14 ip定義は自IPv6リンクローカルアドレスfe80::1,プレフィックス長64を定義します。またIPv6グローバルアドレスとして3ffe:501:811:ff20::1,プレフィックス長64を定義します。
15〜17 RA情報をDepartment_v1のインタフェースだけ広告することを定義します。
18〜20 RA情報をDepartment_v2のインタフェースだけ広告することを定義します。

<本装置B>
 1    (config)# line Department1 ethernet 0/0
      [line Department1]
 2    (config)# vlan Department_v1 3
      [vlan Department_v1]
 3    (config)# ip 3ffe:501:811:ff04::/64
      [vlan Department_v1]
 4    (config)# exit
      [line Department1]
 5    (config)# exit
 6    (config)# line Department2 gigabit_ethernet 2/0
      [line Department2]
 7    (config)# ip fe80::2/64
      [line Department2]
 8    (config)# ip-address 3ffe:501:811:ff20::2/64
      [line Department2]
 9    (config)# exit
10    (config)# ra yes
      [ra]
11    (config)# interface Department_v1
      [ra interface Department_v1]
12    (config)# exit
      [ra]
13    (config)# exit

表6-6 本装置Bの構成定義情報解説

解説番号 解説
1 NIF番号0,Line番号0にLine名Department1のイーサネット回線を定義します。デフォルトでセグメント規格はオートネゴシエーションを行う設定となります。
2 Line名Department1にTag-VLAN連携回線名Department_v1,VLAN ID 3を定義します。
3〜5 ip定義は自IPv6アドレス3ffe:501:811:ff04::,プレフィックス長64プレフィックス形式で定義し,IPv6アドレスのインタフェースID部は装置による自動設定とします。またIPv6リンクローカルアドレスは装置による自動設定とします。
6 NIF番号2,Line番号0にLine名Department2のギガビット・イーサネット回線を定義します。デフォルトでフローコントロールを行う設定となります。
7〜9 ip定義は自IPv6リンクローカルアドレスfe80::2,プレフィックス長64を定義します。またIPv6グローバルアドレスとして3ffe:501:811:ff20::2,プレフィックス長64を定義します。
10〜13 RA情報をDepartment_v1インタフェースだけ広告することを定義します。

[構成定義情報の表示]

<本装置A>
line Department1 ethernet 0/0
  vlan Department_v1 1
    ip 3ffe:501:811:ff01::/64
!
line Department2 ethernet 0/1
  vlan Department_v2 2
    ip 3ffe:501:811:ff02::/64
!
line Department3 gigabit_ethernet 2/0
  ip fe80::1/64
  ip-address 3ffe:501:811:ff20::1/64
!
ra yes
  interface Department_v1
  interface Department_v2

<本装置B>
line Department1 ethernet 0/0
  vlan Department_v1 3
    ip 3ffe:501:811:ff04::/64
!
line Department2 gigabit_ethernet 2/0
  ip fe80::2/64
  ip-address 3ffe:501:811:ff20::2/64
!
ra yes
  interface Department_v1
