構成定義ガイド
- <この項の構成>
- (1) 設定内容の概要
- (2) 構成図と設定条件
- (3) 構成定義情報例
(1) 設定内容の概要
イーサネットワーク間をギガビット・イーサネットワークで接続する例を示します。
(2) 構成図と設定条件
- [構成図]

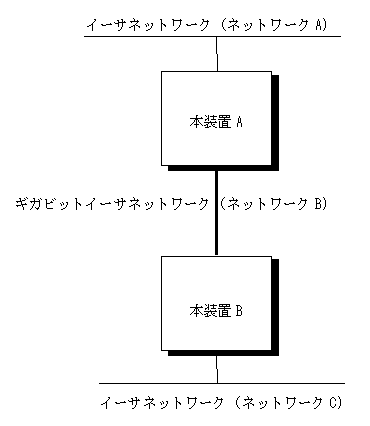

図5-1 構成図
- [設定条件]
- <イーサネットワーク上の動作条件>
- セグメント規格の選択:オートネゴシエーション
- <ギガビット・イーサネットワーク上の動作条件>
- フローコントロール:行う
- <本装置A/Bの環境>
- NIF番号0,Line番号0にイーサネットのNIFが実装されています。当該インタフェースを次に示すネットワークに接続します。
- 本装置Aの場合:192.168.10/24のネットワークA
- 本装置Bの場合:192.168.11/24のネットワークC
- また,NIF番号2,Line番号0にギガビット・イーサネットのNIFが実装されています。当該インタフェースを192.168.1/24のネットワークBに接続します。
(3) 構成定義情報例
- [コマンドによる設定]
- <本装置A>
1 (config)# line Department1 ethernet 0/0 [line Department1] 2 (config)# ip 192.168.10.1/24 [line Department1] 3 (config)# exit 4 (config)# line Department2 gigabit_ethernet 2/0 [line Department2] 5 (config)# ip 192.168.1.1/24 [line Department2] 6 (config)# exit
- <本装置B>
1 (config)# line Department1 ethernet 0/0 [line Department1] 2 (config)# ip 192.168.11.2/24 [line Department1] 3 (config)# exit 4 (config)# line Department2 gigabit_ethernet 2/0 [line Department2] 5 (config)# ip 192.168.1.2/24 [line Department2] 6 (config)# exit表5-1 本装置A/Bの構成定義情報解説
解説番号 解説 1〜3 NIF番号0,Line番号0に回線名Department1のイーサネット回線を定義します。デフォルトでセグメント規格はオートネゴシエーションを行う設定となります。
ip定義は自IPアドレス,サブネットワークマスク長24を定義します。自IPアドレスは次のようになります。
- 本装置Aの場合:192.168.10.1
- 本装置Bの場合:192.168.11.2
4〜6 NIF番号2,Line番号0に回線名Department2のギガビット・イーサネット回線を定義します。デフォルトでフローコントロールを行う設定となります。
ip定義は自IPアドレス,サブネットワークマスク長24を定義します。自IPアドレスは次のようになります。
- 本装置Aの場合:192.168.1.1
- 本装置Bの場合:192.168.1.2
- [構成定義情報の表示]
- <本装置A>
line Department1 ethernet 0/0 ip 192.168.10.1/24 ! line Department2 gigabit_ethernet 2/0 ip 192.168.1.1/24
- <本装置B>
line Department1 ethernet 0/0 ip 192.168.11.2/24 ! line Department2 gigabit_ethernet 2/0 ip 192.168.1.2/24
