構成定義ガイド

5.1.3　フレッツADSLでの接続（PPPoE）

＜この項の構成＞

(1)　設定内容の概要

(2)　構成図と設定条件

(3)　構成定義情報例

(1)　設定内容の概要

本装置(PPPoEクライアント)と通信業者のBAS(AC)とPPPoEで接続する例を示します。また，サーバとの通信ルートをスタティックで定義します。

(2)　構成図と設定条件

［構成図］

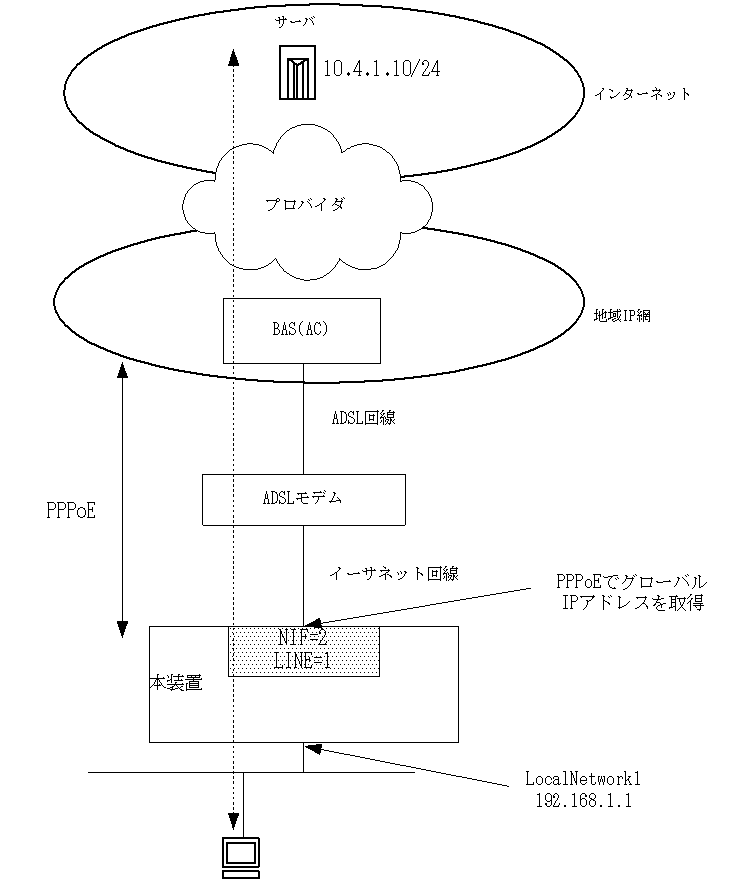

図5-3　構成図

［設定条件］

1. 本装置のPPPoEインタフェースは，NIF=2，LINE=1を使用します。
2. PPP認証で使用するユーザ名は“venus@tokyodomain.com”，パスワードは”orangebird”とし，MRU長を1454バイトに設定します。
3. IPアドレスは，接続プロバイダ側からの自動取得とします。
4. PPP認証はオートネゴシエーションで行います。
5. サーバのアドレスは，10.4.1.10/24とし，サーバ宛の中継ルートはスタティックにて設定します。
6. 本装置に接続するローカルネットワークのIPアドレスを192.168.1.1，サブネットワークマスク長を24とします。
7. PPPoEとNATを組み合わせた定義は，「7.8.4　動的NAPT（PPPoEクライアントで取得したグローバルIPアドレスを使用した例）」を参照してください。

(3)　構成定義情報例

［コマンドによる設定］

＜本装置＞

 1    (config)# line LocalNetwork1 ethernet 0/0
      [line LocalNetwork1]
 2    (config)# ip 192.168.1.1/24
      [line LocalNetwork1]
 3    (config)# exit
 4    (config)# line Tokyo ethernet 2/1
      [line Tokyo]
 5    (config)# pppoe TokyoISP
      [pppoe TokyoISP]
 6    (config)# user_name "venus@tokyodomain.com"
      [pppoe TokyoISP]
 7    (config)# password "orangebird"
      [pppoe TokyoISP]
 8    (config)# mru 1454
      [pppoe TokyoISP]
 9    (config)# ip
      [pppoe TokyoISP]
10    (config)# exit
      [line Tokyo]
11    (config)# exit
12    (config)# static
      [static]
13    (config)# 10.4.1.0/24 interface TokyoISP
      [static]
14    (config)# exit

表5-3　本装置の構成定義情報解説

解説番号	解説
1	NIF番号0，Line番号0に回線名LocalNetwork1のイーサネット回線を定義します。
2，3	回線名LocalNetwork1にIPアドレス192.168.1.1，サブネットワークマスク長24を定義します。
4	NIF番号2，Line番号1に回線名Tokyo，インタフェースにイーサネット回線を定義します。
5〜8	回線名Tokyoの回線にPPPoEクライアントを指定します。PPPoEのセッション名は“TokyoISP”とします。 接続プロバイダからの情報として，ユーザ名（ユーザ名@ドメイン名）に“venus@tokyodomain.com”とパスワード”orangebird”を指定します。 MRU長を1454バイトに設定します。
9〜11	自IPアドレスを自動取得するように指定します。
12〜14	あて先サーバ（10.4.1.10/24）へのスタティックルートをPPPoEのセッション名TokyoISPで指定します。なお，構成定義コマンドのstaticコマンドでスタティックルートを定義する場合，gateway指定はできません。本記述にあるように，必ずInterface指定で定義してください。経路情報設定に関する定義例は，「8.　IPルーティングプロトコル関連の設定例」を参照してください。

［構成定義情報の表示］

＜本装置＞

line LocalNetwork1 ethernet 0/0
  ip 192.168.1.1/24
!
line Tokyo ethernet 2/1
  pppoe TokyoISP
    user_name "venus@tokyodomain.com"
    password "orangebird"
    mru 1454
    ip
!
static
  10.4.1.0/24 interface TokyoISP
