25.1.16　VRFでのIGMPの設定

［設定のポイント］
VRFでIGMPを動作させるには，該当VRFのインタフェースにIGMPを設定します。なお，該当VRFのインタフェースにPIM-SMまたはPIM-SSM（ip pim sparse-modeコマンド）を設定してもIGMPは動作します。
デフォルトではIGMPv2およびIGMPv3混在モードです。IGMPバージョンを変更する場合は，ip igmp versionコマンドで設定してください。

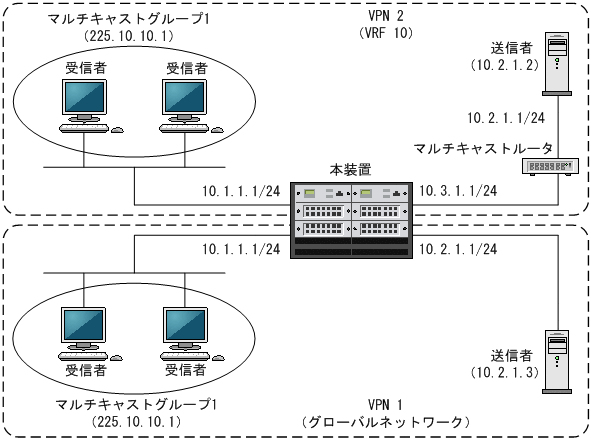

VPN 2にVRF 10を対応させ，VRF 10のインタフェースのIPv4アドレスを10.1.1.1/24とした場合のIGMP構成例を次の図に示します。

図25-5　VRFでのIGMP構成例

[図データ]

［コマンドによる設定］
  1. (config)# interface gigabitethernet 1/1
    ポート1/1のコンフィグレーションモードに移行します。
    　
  2. (config-if)# vrf forwarding 10
    ポート1/1にVRF 10を設定します。
    　
  3. (config-if)# ip address 10.1.1.1 255.255.255.0
    ポート1/1にIPv4アドレスを設定します。
    　
  4. (config-if)# ip igmp router
    (config-if)# exit
    ポート1/1にIGMPを設定します。
