25.1.15　VRFでのIPv4 PIM-SSMの設定

＜この項の構成＞
(1)　IPv4 PIM-SSMで使用するアドレス範囲の設定
(2)　IGMP PIM-SSM連携機能の設定

(1)　IPv4 PIM-SSMで使用するアドレス範囲の設定

［設定のポイント］
PIM-SMが設定された該当VRFのインタフェースでは，PIM-SSMで使用するアドレス範囲でPIM-SSMが動作します。本装置で設定できるアドレス範囲はVRFごとに一つだけです。
VRF 10でアドレス範囲をデフォルト（232.0.0.0/8）で使用する場合の設定例を次に示します。なお，デフォルト以外のアドレス範囲を指定する場合には，ip pim ssmコマンドのrangeパラメータで設定してください。

［コマンドによる設定］
  1. (config)# ip pim vrf 10 ssm default
    VRF 10でPIM-SSMを有効にします。
    　

(2)　IGMP PIM-SSM連携機能の設定

［設定のポイント］
IGMPv2/IGMPv3（EXCLUDEモード）では送信元アドレスを特定できないため，PIM-SSMと連携できません。本装置では，PIM-SSMが動作するグループアドレスと送信元アドレスを設定することでPIM-SSMと連携します。PIM-SSMが動作するグループアドレスはPIM-SSMで使用するアドレス範囲内である必要があります。なお，本機能はVRFごとに設定します。

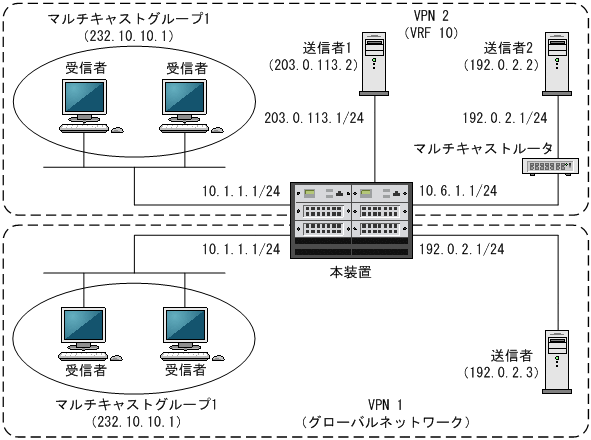

VPN 2にVRF 10を対応させ，VPN 2で使用するグループアドレス232.10.10.1を同一VPN内で二つの送信者（送信者1の送信元アドレスが203.0.113.2，送信者2の送信元アドレスが192.0.2.2）が使用する場合のPIM-SSM構成例を次の図に示します。

図25-4　VRFでのPIM-SSM構成例

[図データ]

［コマンドによる設定］
  1. (config)# ip access-list standard MLTGROUP2
    (config-std-nacl)# permit 232.10.0.0 0.0.255.255
    (config-std-nacl)# exit
    VRF 10で管理するグループアドレスのアクセスリスト（MLTGROUP2）を作成します。
    　
  2. (config)# ip igmp ssm-map vrf 10 static MLTGROUP2 203.0.113.2
    (config)# ip igmp ssm-map vrf 10 static MLTGROUP2 192.0.2.2
    VPN 2でPIM-SSMが動作するグループアドレスと，送信者1および送信者2の送信元アドレスをVRF 10に設定します。管理するグループアドレスにはアクセスリスト（MLTGROUP2）を指定します。
    　
  3. (config)# ip igmp vrf 10 ssm-map enable
    VRF 10でIGMP PIM-SSM連携機能を有効にします。
