25.1.17　IPv4マルチキャストエクストラネットの設定

［設定のポイント］

マルチキャストエクストラネットでは，中継先VRFに送信者へのユニキャストエクストラネットの設定があり，ユニキャスト経路が存在する必要があります。

送信者が存在するVRFにマルチキャスト経路フィルタリングを設定します。経路フィルタリングに条件を指定しない場合は，すべてのグループアドレスをマルチキャストが動作するすべてのVRFへ中継できます。マルチキャスト経路フィルタリングはグローバルコンフィグレーションモードで設定します。

VPN 2にVRF 10を対応させ，VRF 10のインタフェースのIPv4アドレスを10.1.1.1/24，198.51.100.1/24とした場合のPIM-SSM構成例を次の図に示します。この場合，VPN 1（グローバルネットワーク）に，VPN 2（VRF 10）上の送信者（198.51.100.3）へのユニキャスト経路が存在する必要があります。

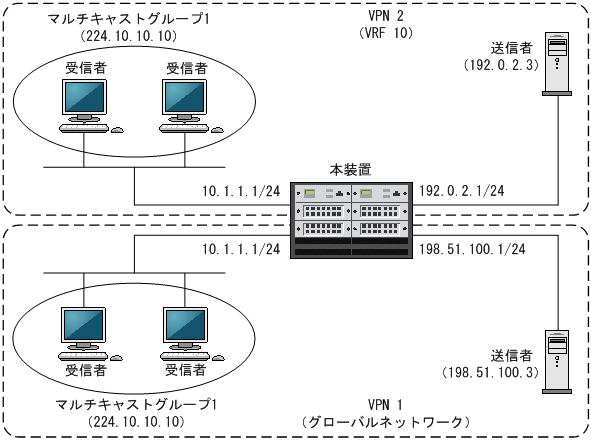

図25-6　VRFでのPIM-SSM構成例（エクストラネット）

［コマンドによる設定］

1. (config)# route-map MLTEXNET permit 10
   (config-route-map)# exit
   すべてのマルチキャスト中継要求を許可するroute-mapを作成します。
   　

2. (config)# vrf definition 10
   (config-vrf)# import multicast inter-vrf MLTEXNET
   (config-vrf)# exit
   VRF 10にすべてのVRFからのマルチキャスト中継要求を許可する設定をします。
