24.5.4　ネットワーク構成での注意事項

マルチキャストは送信者から各グループメンバ（受信者）にマルチキャストパケットを配信する1（送信者）：N（受信者）の片方向通信に適します。マルチキャストの適応ネットワーク構成，注意事項を次に示します。

＜この項の構成＞

(1)　IPv4 PIM-SM/PIM-SSM共通

(2)　IPv4 PIM-SM

(3)　IPv4 PIM-SSM

(1)　IPv4 PIM-SM/PIM-SSM共通

(a)　注意が必要な構成

次に示す構成でPIM-SMまたはPIM-SSMを使用する場合，注意が必要です。

• 次の図に示す構成のように，受信者と直接接続するルータが同一ネットワーク上に複数存在するインタフェースでは，必ずPIM-SMを動作させてください。
  同一ネットワーク上に複数のルータが存在するインタフェースでPIM-SMを動作させないでIGMPだけを動作させた場合，マルチキャストパケットが二重に中継されることがあります。


  図24-25　PIM-SM/PIM-SSMで注意が必要な構成（複数ルータと受信者の接続）



• 次の図に示す構成のように，本装置Cが本装置Aと本装置BにVRRPを設定した仮想インタフェースをゲートウェイとするスタティック経路を設定した環境では，PIM-SMおよびPIM-SSMが上流ルータを検出できないため，マルチキャスト通信ができません。
  この構成でマルチキャスト通信をする場合は，本装置Cにランデブーポイントアドレス，ブートストラップルータアドレス，およびマルチキャスト送信者アドレスへのゲートウェイアドレスを本装置Aまたは本装置Bの実アドレスとするスタティック経路を設定する必要があります。

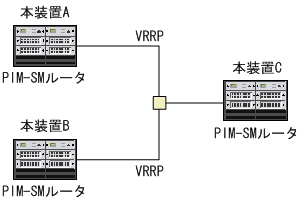

  図24-26　PIM-SM/PIM-SSMで注意が必要な構成（VRRPを設定した場合）



(2)　IPv4 PIM-SM

(a)　推奨構成

PIM-SMでは，ツリー型ネットワーク構成および冗長経路が存在するネットワーク構成を推奨します。ただし，ランデブーポイントの配置には十分注意してください。PIM-SM推奨ネットワーク構成を次の図に示します。

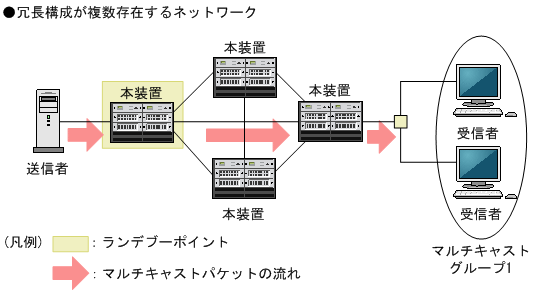

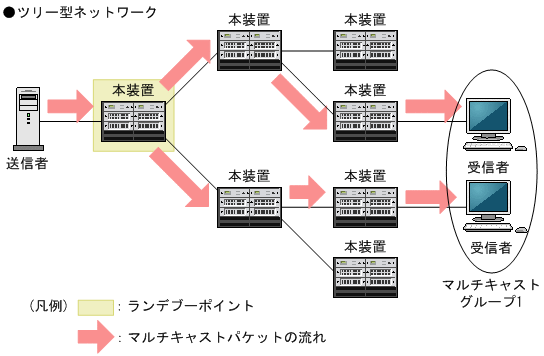

図24-27　PIM-SM推奨ネットワーク構成

(b)　注意が必要な構成

送信者と直接接続するルータが同一ネットワーク上に2台以上存在する構成でPIM-SMを使用する場合は注意が必要です。次の図に示す構成でどれかをランデブーポイントとする場合は，ランデブーポイントがDR（Designated Router）になるようにしてください。

ランデブーポイント以外をDRにした場合，DRからランデブーポイントに対してPIM Registerメッセージを送信するため，本装置A，Bに負荷が掛かります。また，PIM Registerメッセージ中のマルチキャストパケットを中継するときに，ランデブーポイントでパケットロスが発生するおそれがあります。なお，ランデブーポイントをDRにした場合は，PIM RegisterメッセージによるIPカプセル化は行いません。

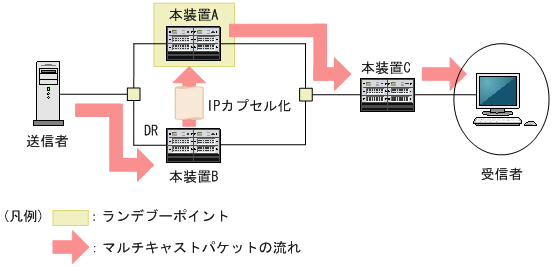

図24-28　PIM-SMで注意が必要な構成（複数ルータと送信者の接続）

(c)　不適応な構成

送信者とランデブーポイントの間に受信者が存在する構成でPIM-SMは使用しないでください。次の図に示す構成で送信者からマルチキャストグループ1へのマルチキャスト通信をする場合，ランデブーポイント経由の中継が効率良く行えません。

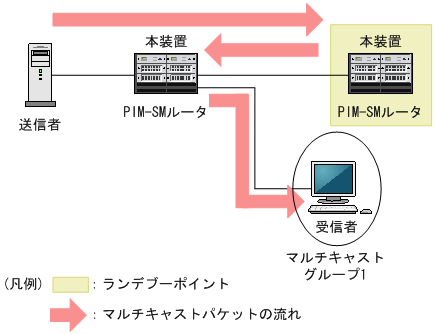

図24-29　PIM-SMで不適応な構成（送信者とランデブーポイントの間に受信者が存在する場合）

(3)　IPv4 PIM-SSM

(a)　注意が必要な構成

マルチキャスト受信者と同一回線上に複数のPIM-SSMルータが動作する構成でPIM-SSMを使用する場合は注意が必要です。次の図に示す構成でIGMP PIM-SSM連携機能を動作させる場合は，同一回線上のすべてのルータにコンフィグレーションコマンドip pim ssmおよびip igmp ssm-map staticを設定してください。

図24-30　PIM-SSMで注意が必要な構成（複数ルータと受信者の接続）
