24.5.3　適応ネットワーク構成例

＜この項の構成＞

(1)　IPv4 PIM-SMを使用する構成

(2)　IPv4 PIM-SSMを使用する構成

(1)　IPv4 PIM-SMを使用する構成

本構成は次の場合に適応します。

• マルチキャスト送信者を限定しない場合
• マルチキャスト送信者が多数存在する場合

［ネットワークの環境］

1. 前提条件として，すべてのルータでユニキャスト経路が必要です。
2. 本装置間のマルチキャストルーティングプロトコルにはPIM-SMを使用します。
3. 各受信者と本装置間のマルチキャストグループ管理制御にはIGMPを使用します。
4. 一つの装置をランデブーポイントおよびブートストラップルータとします。
5. ランデブーポイントを静的ランデブーポイントとして指定することもできます。この場合，システム立ち上げ時のランデブーポイント決定までの時間を短縮できます。

［構成図］

構成図を次に示します。

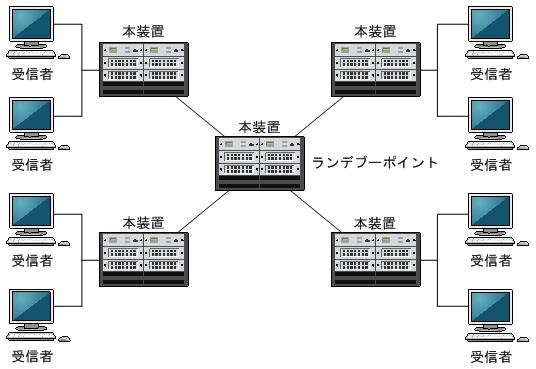

図24-23　PIM-SMを使用する構成図

(2)　IPv4 PIM-SSMを使用する構成

本構成は次の場合に適応します。

• マルチキャスト送信者を限定する場合（主に配信サーバなど）
• マルチキャスト受信者がIGMPv3対応で送信する送信者のアドレスを指定できる場合
• ブロードバンドマルチキャスト通信をする場合
• 多チャンネルマルチキャスト通信をする場合

［ネットワークの環境］

1. 前提条件として，すべてのルータでユニキャスト経路が必要です。
2. 本装置間のマルチキャストルーティングプロトコルにはPIM-SSMを使用します。
3. 各受信者と本装置間のマルチキャストグループ管理制御にはIGMPv2またはIGMPv3を使用します（IGMPv2を使用する場合はIGMP PIM-SSM連携機能の設定が必要です）。

［構成図］

構成図を次に示します。

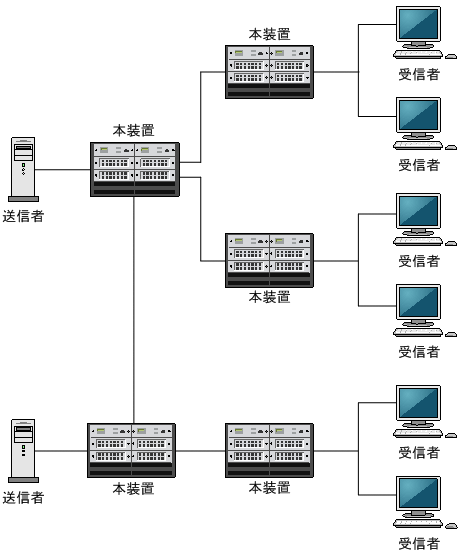

図24-24　PIM-SSMを使用する構成図
