24.2.3　IGMPの動作

＜この項の構成＞

(1)　IGMPv2の動作

(2)　IGMPv3の動作

(1)　IGMPv2の動作

IGMPv2メッセージを使用したIGMPv2の動作を次に示します。

• マルチキャストルータは直接接続するインタフェース上にマルチキャストメンバシップの情報を得るため，定期的にIGMPv2 Query（General Query）メッセージを全マルチキャスト受信者（224.0.0.1）宛てに送信します。
• 受信者はIGMPv2 Query（General Query）メッセージを受信すると，IGMPv2 Reportメッセージを該当するマルチキャストグループ宛てに送信して，マルチキャストグループへの参加要求をします。
• マルチキャストルータは受信者からIGMPv2 Reportメッセージを受信すると，そのグループアドレスをメンバシップリストに追加します。
• マルチキャストルータは受信者からIGMPv2 Leaveメッセージを受信すると，そのグループアドレスをメンバシップリストから削除します。

IGMPv2マルチキャストグループの参加および離脱動作を次の図に示します。

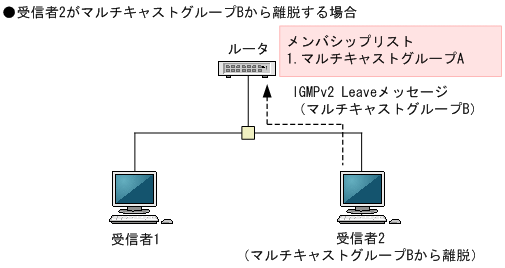

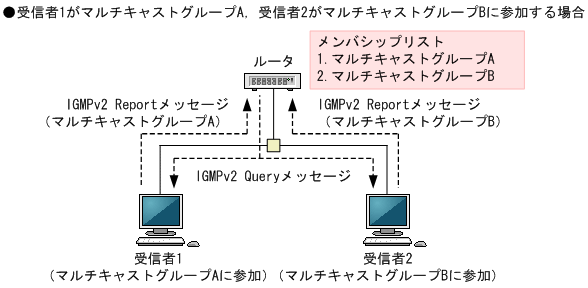

図24-3　IGMPv2マルチキャストグループの参加および離脱動作

(2)　IGMPv3の動作

IGMPv3メッセージを使用したIGMPv3の動作を次に示します。

• マルチキャストルータは直接接続するインタフェース上にマルチキャストメンバシップの情報を得るため，定期的にIGMPv3 Query（General Query）メッセージを全マルチキャスト受信者（224.0.0.1）宛てに送信します。
• 受信者はIGMPv3 Query（General Query）メッセージを受信すると，IGMPv3 Report（Current State Report）メッセージを224.0.0.22宛てに送信して，マルチキャストグループへの参加要求をします。
• マルチキャストルータは受信者からIGMPv3 Report（State Change Report）メッセージを受信すると，Group Recordタイプの内容に応じてそのグループアドレスをメンバシップリストに追加，またはメンバシップリストから削除します。

IGMPv3マルチキャストグループの参加および離脱動作を次の図に示します。

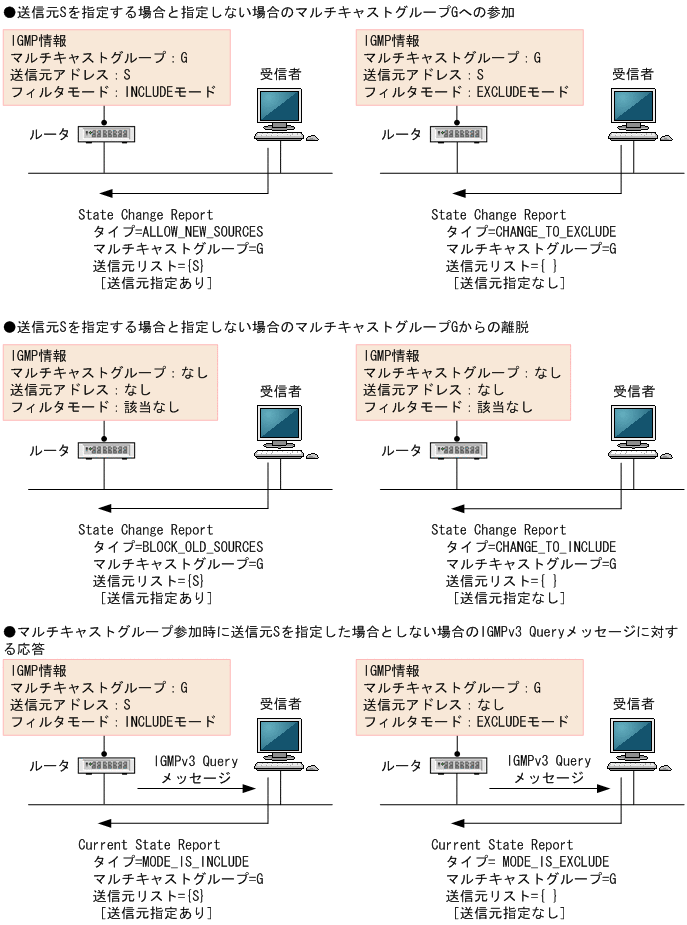

図24-4　IGMPv3マルチキャストグループの参加および離脱動作
