12.2.11　グループ構成の変更

プライマリ仮想ルータを別の仮想ルータへ変更する場合の手順を次に示します。この手順に従わない場合，両装置の仮想ルータがマスタ状態になるおそれがあります。

変更前と変更後の仮想ルータのグループ構成を次に示します。なお，本装置Aがマスタ装置，本装置Bがバックアップ装置とします。

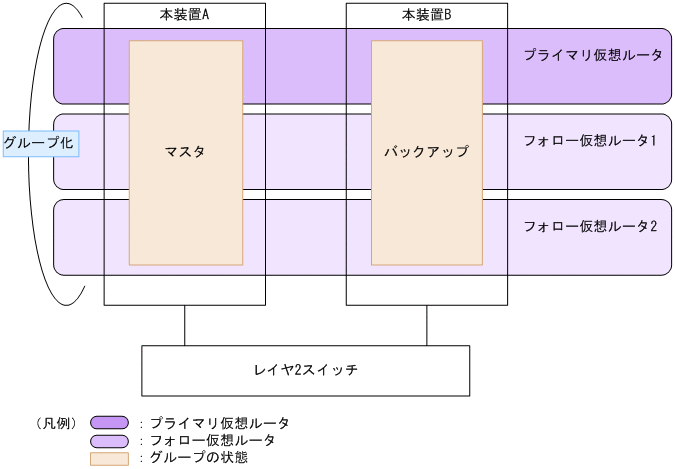

図12-9　仮想ルータのグループ構成設定例（変更前）

仮想ルータの役割	仮想ルータが設定されたインタフェース	仮想ルータID	仮想ルータ名称	フォローするプライマリ仮想ルータ名称
プライマリ仮想ルータ	gigabitethernet 1/4	1	VRRPNAME	−
フォロー仮想ルータ1	gigabitethernet 2/4	1	−	VRRPNAME
フォロー仮想ルータ2	gigabitethernet 3/4	1	−	VRRPNAME

（凡例）−：該当なし

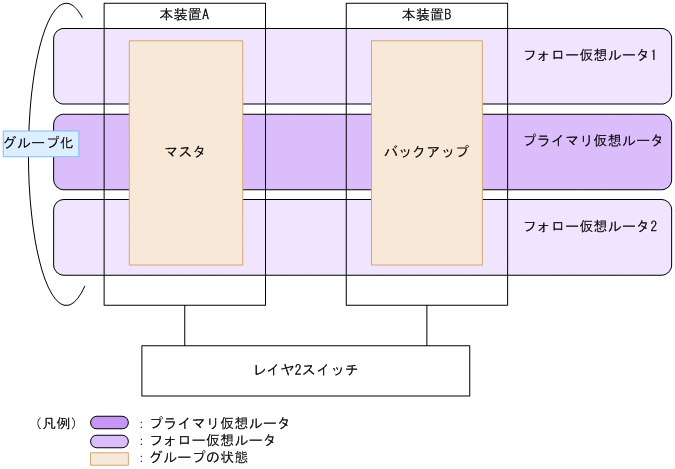

図12-10　仮想ルータのグループ構成設定例（変更後）

仮想ルータの役割	仮想ルータが設定されたインタフェース	仮想ルータID	仮想ルータ名称	フォローするプライマリ仮想ルータ名称
フォロー仮想ルータ1	gigabitethernet 1/4	1	VRRPNAME	NEW_VRRPNAME
プライマリ仮想ルータ	gigabitethernet 2/4	1	NEW_VRRPNAME	−
フォロー仮想ルータ2	gigabitethernet 3/4	1	−	NEW_VRRPNAME

（凡例）−：該当なし

＜この項の構成＞

(1)　フォロー仮想ルータからプライマリ仮想ルータへ変更

(2)　フォロー仮想ルータの設定変更

(3)　プライマリ仮想ルータからフォロー仮想ルータへ変更

(1)　フォロー仮想ルータからプライマリ仮想ルータへ変更

［設定のポイント］

フォロー仮想ルータをプライマリ仮想ルータに変更します。マスタ装置（本装置A）から設定を変更する必要があります。

バックアップ装置（本装置B）から変更した場合，バックアップ装置（本装置B）の仮想ルータはADVERTISEMENTパケットを受信しないため，マスタ状態へ遷移します。また，マスタ装置（本装置A）はマスタ状態であるプライマリ仮想ルータに従ってマスタ状態のままとなるため，両装置の仮想ルータがマスタ状態になります。

［コマンドによる設定］

1. (config)# interface gigabitethernet 2/4
   gigabitethernet 2/4のコンフィグレーションモードに移行します。
   　

2. (config-if)# no vrrp 1 follow
   gigabitethernet 2/4，仮想ルータID 1のフォロー仮想ルータをプライマリ仮想ルータとして動作させます。
   本装置A，本装置Bの順に変更します。
   　

3. (config-if)# vrrp 1 name NEW_VRRPNAME
   gigabitethernet 2/4，仮想ルータID 1のプライマリ仮想ルータに仮想ルータ名称NEW_VRRPNAMEを設定します。
   　


(2)　フォロー仮想ルータの設定変更

［設定のポイント］

フォロー仮想ルータの従っているプライマリ仮想ルータを変更します。

フォロー仮想ルータはADVERTISEMENTパケットを送受信しないでプライマリ仮想ルータの状態に従うため，どちらの装置からでも設定を変更できます。動作していないプライマリ仮想ルータを指定した場合，フォロー仮想ルータはイニシャル状態となります。

［コマンドによる設定］

1. (config)# interface gigabitethernet 3/4
   gigabitethernet 3/4のコンフィグレーションモードに移行します。
   　

2. (config-if)# vrrp 1 follow NEW_VRRPNAME
   gigabitethernet 3/4，仮想ルータID 1のフォロー仮想ルータが従うプライマリ仮想ルータをNEW_VRRPNAMEに変更します。
   　


(3)　プライマリ仮想ルータからフォロー仮想ルータへ変更

［設定のポイント］

プライマリ仮想ルータをフォロー仮想ルータに変更します。バックアップ装置側から設定を変更する必要があります。

マスタ装置（本装置A）から変更した場合，バックアップ装置（本装置B）の仮想ルータはADVERTISEMENTパケットを受信しないため，マスタ状態へ遷移します。また，マスタ装置（本装置A）はマスタ状態であるプライマリ仮想ルータに従ってマスタ状態のままとなるため，両装置の仮想ルータがマスタ状態になります。

［コマンドによる設定］

1. (config)# interface gigabitethernet 1/4
   gigabitethernet 1/4のコンフィグレーションモードに移行します。
   　

2. (config-if)# vrrp 1 follow NEW_VRRPNAME
   gigabitethernet 1/4，仮想ルータID 1の仮想ルータをフォロー仮想ルータとして動作させます。
   本装置B，本装置Aの順に変更します。
