26.1.3　sFlowパケットフォーマット

本装置がコレクタに送信するsFlowパケット（フローサンプルパケットとカウンタサンプルパケット）について説明します。コレクタに送信するフォーマットはRFC3176で規定されています。sFlowパケットのフォーマットを次の図に示します。

図26-4　sFlowパケットフォーマット

なお，本装置では一つのsFlowパケットにフローサンプルとカウンタサンプルが同時に入ることはありません。

＜この項の構成＞

(1)　sFlowヘッダ

(2)　フローサンプル

(3)　カウンタサンプル

(1)　sFlowヘッダ

sFlowヘッダへ設定される内容を次の表に示します。

表26-2　 sFlowヘッダのフォーマット

設定項目	説明	サポート
バージョン番号	sFlowパケットのバージョン（バージョン4をサポート）	○
アドレスタイプ	エージェントのIPタイプ（IPv4=1，IPv6=2）	○
エージェント IPアドレス	エージェントのIPアドレス	○
シーケンス番号	sFlowパケットの生成ごとに増加する番号	○
生成時刻	現在の時間（装置の起動時からのミリセカンド）	○
サンプル数	この信号に含まれるサンプリング（フロー・カウンタ）したパケット数 （「図26-4　sFlowパケットフォーマット」の例ではn＋mが設定されます）	○

（凡例）○：サポートする

(2)　フローサンプル

フローサンプルとは，受信パケットのうち，他装置へ転送または本装置宛てと判定されるパケットの中から一定のサンプリング間隔でパケットを抽出して，コレクタに送信するためのフォーマットです。フローサンプルにはモニタしたパケットに加えて，パケットには含まれていない情報（受信インタフェース，送信インタフェース，AS番号など）も収集するため，詳細なネットワーク監視ができます。フローサンプルのフォーマットを次の図に示します。

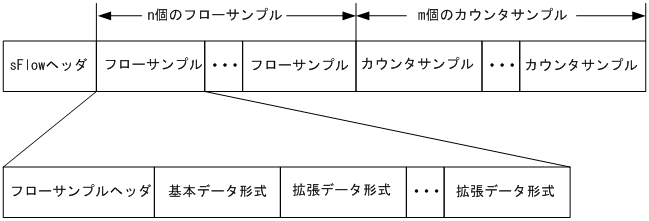

図26-5　フローサンプルのフォーマット

(a)　フローサンプルヘッダ

フローサンプルヘッダへ設定する内容を次の表に示します。

表26-3　フローサンプルヘッダのフォーマット

設定項目	説明	サポート
sequence_number	フローサンプルの生成ごとに増加する番号	○
source_id	フローサンプルの装置内の発生源（受信インタフェース）を表すSNMP Interface Index。 インタフェースが不明な場合は0を設定。	○
sampling_rate	フローサンプルのサンプリング間隔	○
sample_pool	インタフェースに到着したパケットの総数	○
drops	資源不足のため失ったフローサンプルの総数。 本装置では0固定。	○
input	受信インタフェースのSNMP Interface Index。 インタフェースが不明な場合0を設定。 （source_idと同じ）	○
output	送信インタフェースのSNMP Interface Index※1。 送信インタフェースが不明な場合は0を設定。 送信インタフェースが複数の場合（マルチキャストなど）は最上位ビットを立て，下位ビットが送信インタフェースの数を示します※2。	○

（凡例）○：サポートする

注※1　ソフトウェア中継の場合は0になることがあります。

注※2　未サポートのため，下位ビットは0固定です。

(b)　基本データ形式

基本データ形式はヘッダ型，IPv4型およびIPv6型の3種類があり，このうち一つだけ設定できます。基本データ形式のデフォルト設定はヘッダ型です。IPv4型，IPv6型を使用する場合はコンフィグレーションコマンドで設定してください。各形式のフォーマットを次に示します。

表26-4　ヘッダ型のフォーマット

設定項目	説明	サポート
packet_information_type	基本データ形式のタイプ（ヘッダ型=1）※	○
header_protocol	ヘッダプロトコル番号（ETHERNET=1)	○
frame_length	オリジナルのパケット長	○
header_length	オリジナルからサンプリングした分のパケット長（デフォルト128）	○
header<>	サンプリングしたパケットの内容	○

（凡例）○：サポートする

注※　IPパケットとして解析ができない場合は，このフォーマットになります。

表26-5　IPv4型のフォーマット

設定項目	説明	サポート
packet_information_type	基本データ形式のタイプ（IPv4型=2）	○
length	IPv4パケットの長さ	○
protocol	IPプロトコルタイプ（例：TCP=6，UDP=17）	○
src_ip	送信元IPアドレス	○
dst_ip	宛先IPアドレス	○
src_port	送信元ポート番号	○
dst_port	宛先ポート番号	○
tcp_flags	TCPフラグ	○
TOS	IPのタイプオブサービス	○

（凡例）○：サポートする

表26-6　IPv6型のフォーマット

設定項目	説明	サポート
packet_information_type	基本データ形式のタイプ（IPv6型=3）	○
length	低レイヤを除いたIPv6パケットの長さ	○
protocol	IPプロトコルタイプ（例：TCP=6，UDP=17）	○
src_ip	送信元IPアドレス	○
dst_ip	宛先IPアドレス	○
src_port	送信元ポート番号	○
dst_port	宛先ポート番号	○
tcp_flags	TCPフラグ	○
priority	優先度（トラフィッククラス）	○

（凡例）○：サポートする

(c)　拡張データ形式

拡張データ形式はスイッチ型・ルータ型・ゲートウェイ型・ユーザ型・URL型の5種類があります。拡張データ形式のデフォルト設定ではスイッチ型以外のすべての拡張形式を収集して，コレクタに送信します。本形式はコンフィグレーションで変更できます。各形式のフォーマットを次に示します。

表26-7　拡張データ形式の一覧

拡張データ形式	説明	サポート
スイッチ型	スイッチ情報（VLAN情報など）を収集する。	×
ルータ型	ルータ情報（NextHopなど）を収集する。	○
ゲートウェイ型	ゲートウェイ情報（AS番号など）を収集する。	○
ユーザ型	ユーザ情報（TACACS/RADIUS情報など）を収集する。	○
URL型	URL情報（URL情報など）を収集する。	○

（凡例）○：サポートする　×：サポートしない

表26-8　ルータ型のフォーマット

設定項目	説明	サポート
extended_information_type	拡張データ形式のタイプ（ルータ型=2）	○
nexthop_address_type	次の転送先ルータのIPアドレスタイプ	○※
nexthop	次の転送先ルータのIPアドレス	○※
src_mask	送信元アドレスのプレフィックスマスクビット	○
dst_mask	宛先アドレスのプレフィックスマスクビット	○

（凡例）○：サポートする

注※　宛先アドレスがグループアドレスの場合は0で収集されます。

表26-9　ゲートウェイ型のフォーマット

設定項目	説明	サポート
extended_information_type	拡張データ形式のタイプ（ゲートウェイ型=3）	○
as	本装置のAS番号	○
src_as	送信元のAS番号	○※1
src_peer_as	送信元への隣接AS番号	○※1※2
dst_as_path_len	AS情報数（1固定）	○
dst_as_type	AS経路種別（2：AS_SEQUENCE）	○
dst_as_len	AS数（2固定）	○
dst_peer_as	宛先への隣接AS番号	○※1
dst_as	宛先のAS番号	○※1
communities<>	本経路に関するコミュニティ※3	×
localpref	本経路に関するローカル優先※3	×

（凡例）○：サポートする　×：サポートしない

注※1　送受信先がダイレクト経路の場合はAS番号が0で収集されます。

注※2　本装置から送信元へパケットを送信する場合に隣接AS番号として扱っている値が本フィールドに入ります。本装置へ到着前に実際に通過した隣接AS番号と異なる場合があります。

注※3　未サポートのため0固定です。

表26-10　ユーザ型のフォーマット

設定項目	説明	サポート
extended_information_type	拡張データ形式のタイプ（ユーザ型=4）※1	○
src_user_len	送信元のユーザ名の長さ	○
src_user<>	送信元のユーザ名	○
dst_user_len	宛先のユーザ名の長さ※2	×
dst_user<>	宛先のユーザ名※2	×

（凡例）○：サポートする　×：サポートしない

注※1　RADIUSは宛先UDPポート番号1812，TACACSは宛先UDPポート番号49が対象となります。

注※2　未サポートのため0固定です

表26-11　URL型のフォーマット

設定項目	説明	サポート
extended_information_type	拡張データ形式のタイプ（URL型=5）	○
url_direction	URL情報源 （source address=1，destination address=2）	○
url_len	URL長	○
url<>	URL内容	○

（凡例）○：サポートする

(3)　カウンタサンプル

カウンタサンプルは，インタフェース統計情報（到着したパケット数や，エラーの数など）を送信します。インタフェース種別によってコレクタに送信するフォーマットが決まります。カウンタサンプルのフォーマットを次の図に示します。

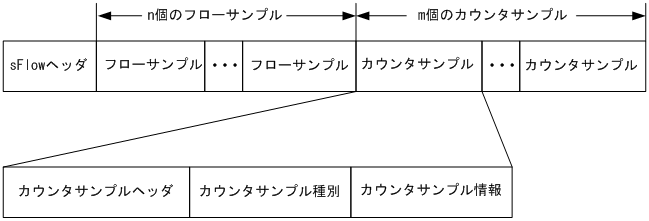

図26-6　カウンタサンプルのフォーマット

(a)　カウンタサンプルヘッダ

カウンタサンプルヘッダへ設定される内容を次の表に示します。

表26-12　カウンタサンプルヘッダのフォーマット

設定項目	説明	サポート
sequence_number	カウンタサンプルの生成ごとに増加する番号	○
source_id	カウンタサンプルの装置内の発生源（特定のポート）を表すSNMP Interface Index	○
sampling_interval	コレクタへのカウンタサンプルの送信間隔	○

（凡例）○：サポートする

(b)　カウンタサンプル種別

カウンタサンプル種別はインタフェース種別ごとに分類されて収集されます。カウンタサンプル種別として設定される内容を次の表に示します。

表26-13　カウンタサンプル種別一覧

設定項目	説明	サポート
GENERIC	一般的な統計（counters_type=1）	×※1
ETHERNET	イーサネット統計（counters_type=2）	○
TOKENRING	トークンリング統計（counters_type=3）	×※2
FDDI	FDDI統計（counters_type=4）	×※2
100BaseVG	VG統計（counters_type=5）	×※2
WAN	WAN統計（counters_type=6）	×※2
VLAN	VLAN統計（counters_type=7）	×※2

（凡例）○：サポートする　×：サポートしない

注※1　GENERIC情報はETHERNET種別のフォーマットに含まれています。

注※2　本装置で未サポートのインタフェース種別です。

(c)　カウンタサンプル情報

カウンタサンプル情報はカウンタサンプル種別によって収集される内容が変わります。VLAN統計以外はMIBで使われている統計情報（RFC）に従って送信されます。カウンタサンプル情報として設定される内容を次の表に示します。

表26-14　カウンタサンプル情報

設定項目	説明	サポート
GENERIC	一般的な統計［RFC2233参照］	×
ETHERNET	イーサネット統計［RFC2358参照］	○※
TOKENRING	トークンリング統計［RFC1748参照］	×
FDDI	FDDI統計［RFC1512参照］	×
100BaseVG	VG統計［RFC2020参照］	×
WAN	WAN統計［RFC2233参照］	×
VLAN	VLAN統計	×

（凡例）○：サポートする　×：サポートしない

注※　イーサネット統計のうちifDirectionは収集できません。
