27.2.4 IEEE802.1agおよびITU-T Y.1731使用時の設定

IEEE802.1agおよびITU-T Y.1731を混在して使用する場合の設定手順を説明します。ここでは,次の図に示す本装置AでMA 1をIEEE802.1ag,MA 2をITU-T Y.1731で設定する例を示します。

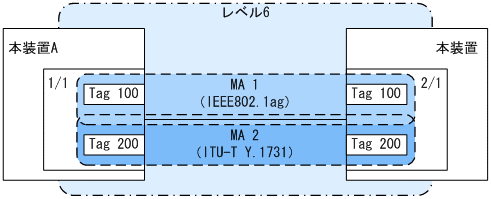

図27-32 IEEE802.1agおよびITU-T Y.1731使用時のCFMの設定例

[図データ]

<この項の構成>
(1) 同一ドメインでのIEEE802.1agとITU-T Y.1731のMAの設定
(2) MEPの設定
(3) CCの設定

(1) 同一ドメインでのIEEE802.1agとITU-T Y.1731のMAの設定

[設定のポイント]
同一ドメインでIEEE802.1agとITU-T Y.1731のMAを設定する場合は,MAIDが重複しないように設定します。ドメインおよびMAの基本的な設定のポイントは,「27.2.2 IEEE802.1ag CFMの設定」および「27.2.3 ITU-T Y.1731 CFMの設定」を参照してください。

[コマンドによる設定]
  1. (config)# ethernet cfm domain-level 6 ma 1
    (config-ether-cfm)# domain-name str customer_6
    (config-ether-cfm)# ma-id str Group_1
    (config-ether-cfm)# exit
    IEEE802.1agのレベルとMAを設定します。また,ドメイン名称およびMAIDを設定します。

  2. (config)# ethernet cfm mel 6 meg 2
    (config-ether-cfm)# meg-id icc 342612 umc Group2
    (config-ether-cfm)# exit
    ITU-T Y.1731のレベルとMAを設定します。また,MAIDを設定します。


(2) MEPの設定

[設定のポイント]
MEPはMAごとに設定する必要があります。MEPの基本的な設定のポイントは,「27.2.2 IEEE802.1ag CFMの設定」および「27.2.3 ITU-T Y.1731 CFMの設定」を参照してください。

[コマンドによる設定]
  1. (config)# interface gigabitethernet 1/1.100
    (config-subif)# ethernet cfm mep domain-level 6 ma 1 mep-id 101
    (config-subif)# exit
    (config)# interface gigabitethernet 1/1.200
    (config-subif)# ethernet cfm mep mel 6 meg 2 mep-id 201
    (config-subif)# exit
    ポート1/1に,レベル6,MA 1に所属するMEPを設定します。また,MA 2に所属するMEPを設定します。

  2. (config)# ethernet cfm enable
    本装置のCFMの運用を開始します。


(3) CCの設定

[設定のポイント]
cc enableコマンドの設定直後から,CCが動作します。

[コマンドによる設定]
  1. (config)# ethernet cfm domain-level 6 ma 1
    (config-ether-cfm)# cc interval 10sec
    (config-ether-cfm)# cc enable
    (config-ether-cfm)# exit
    (config)# ethernet cfm mel 6 meg 2
    (config-ether-cfm)# cc interval 10sec
    (config-ether-cfm)# cc enable
    (config-ether-cfm)# exit
    CCMの送信間隔を10秒に設定したあと,CCの動作を開始します。
