5.7.4　シングルガイドの取り付けと取り外し

標準ポートのネットワークインタフェース機構をパケットスイッチング機構に搭載する場合は，パケットスイッチング機構にシングルガイドを取り付けます。

また，PSU分離型高密度ポートのネットワークインタフェース機構をパケットスイッチング機構に搭載する場合は，パケットスイッチング機構からシングルガイドを取り外します。

＜この項の構成＞

(1)　取り外し方

(2)　取り付け方

(1)　取り外し方

シングルガイドの取り外しは以下の手順で行ないます。

【ステップ1】

装置本体からパケットスイッチング機構を取り外します。（パケットスイッチング機構の取り外しについては，「5.6　パケットスイッチング機構の増設および交換」を参照してください。）

【ステップ2】

パケットスイッチング機構のシングルガイドのネジを取り外します。

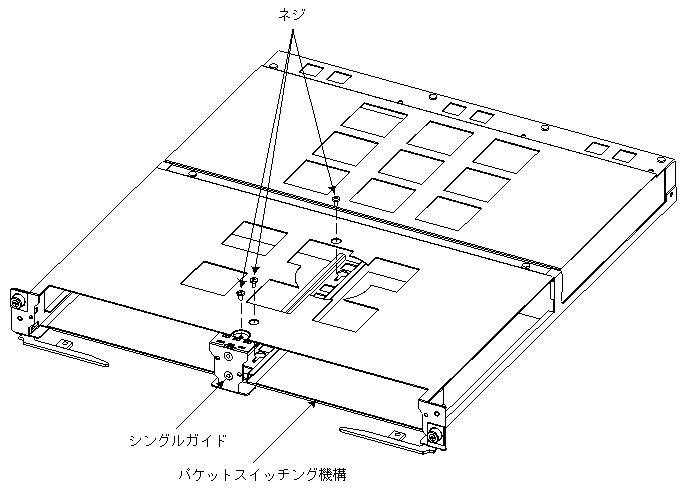

図5-73　ネジの取り外し

【ステップ3】

パケットスイッチング機構からシングルガイドを取り外します。

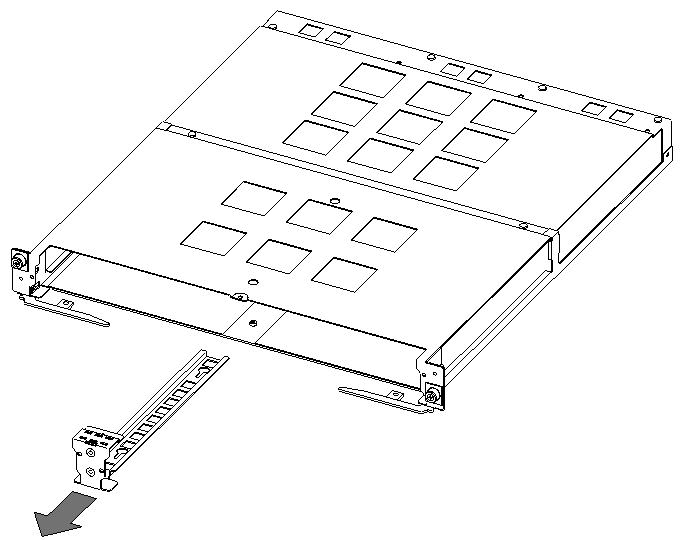

図5-74　シングルガイドの取り外し

---

取り外したシングルガイド，ネジは大切に保管してください。

---

【ステップ4】

装置本体にパケットスイッチング機構を取り付けます。（パケットスイッチング機構の取り付けについては，「5.6　パケットスイッチング機構の増設および交換」を参照してください。）

(2)　取り付け方

シングルガイドの取り付けは以下の手順で行ないます。

【ステップ1】

装置本体からパケットスイッチング機構を取り外します。（パケットスイッチング機構の取り外しについては，「5.6　パケットスイッチング機構の増設および交換」を参照してください。）

【ステップ2】

パケットスイッチング機構の図の位置にネジを2本だけ取り付けます。（このとき，ネジを完全に締め込まず，シングルガイドが取り付けられるようにしておきます。）

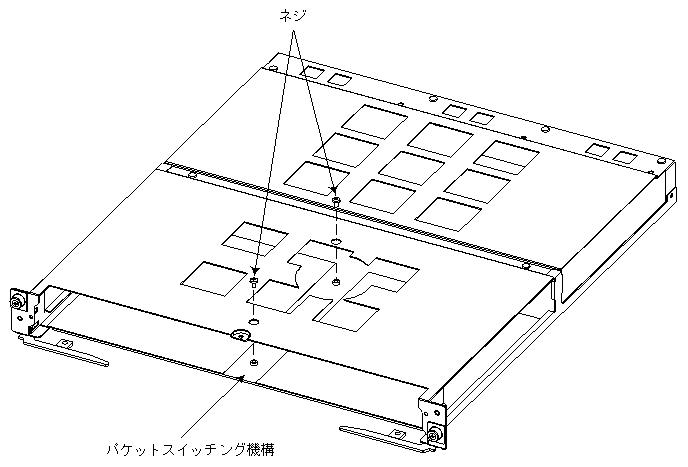

図5-75　ネジの仮止め

【ステップ3】

パケットスイッチング機構にシングルガイドを取り付けます。

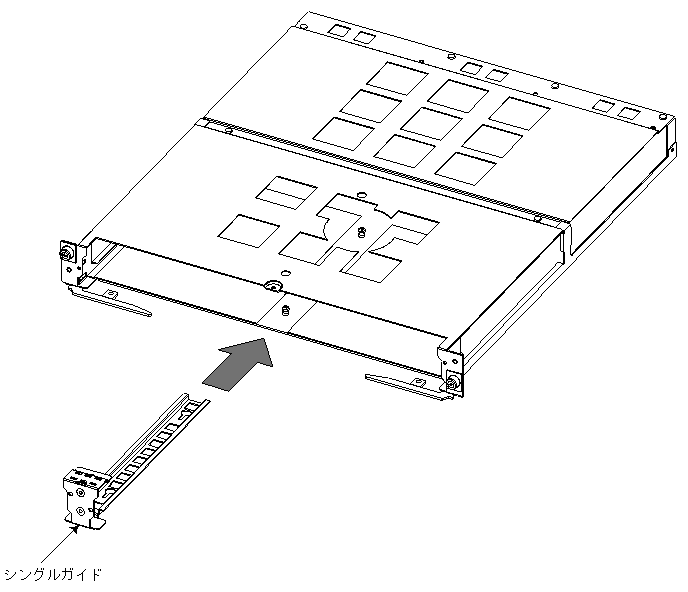

図5-76　シングルガイドの取り付け

【ステップ4】

ネジでシングルガイドを固定します。（ネジ(A)を取り付け，ネジ(A)，ネジ(B)の順で締めます。）

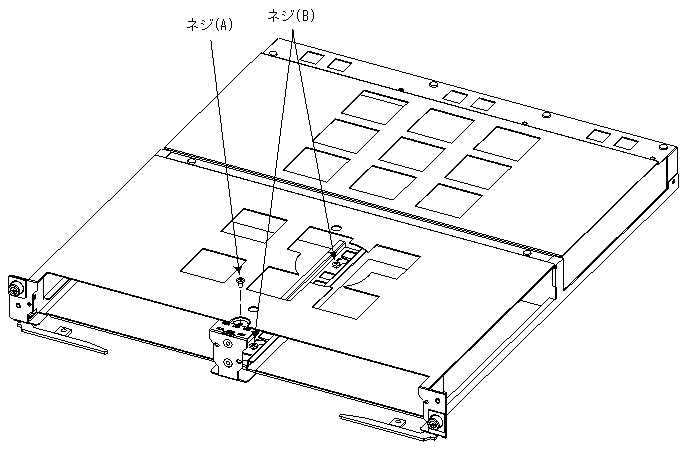

図5-77　シングルガイドの固定

【ステップ5】

装置本体にパケットスイッチング機構を取り付けます。（パケットスイッチング機構の取り付けについては，「5.6　パケットスイッチング機構の増設および交換」を参照してください。）
