1.6.2　ネットワークインタフェース機構（PSU分離型高密度ポート）

PSU分離型高密度ポートのネットワークインタフェース機構の外観を以下に示します。

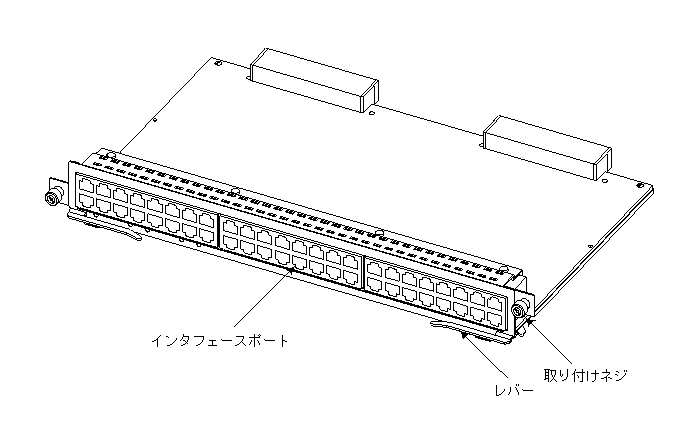

図1-78　PSU分離型高密度ポートのネットワークインタフェース機構の外観

＜この項の構成＞

(1)　NE1G−48T

(1)　NE1G−48T

NE1G−48Tは以下のハードウェア仕様を備えたネットワークインタフェース機構です。

• イーサネットポート（10BASE−T／100BASE−TX／1000BASE−T）：48ポート

●正面外観

LEDについては「表1-46　NE1G−48T正面パネルLEDの表示について」を参照してください。

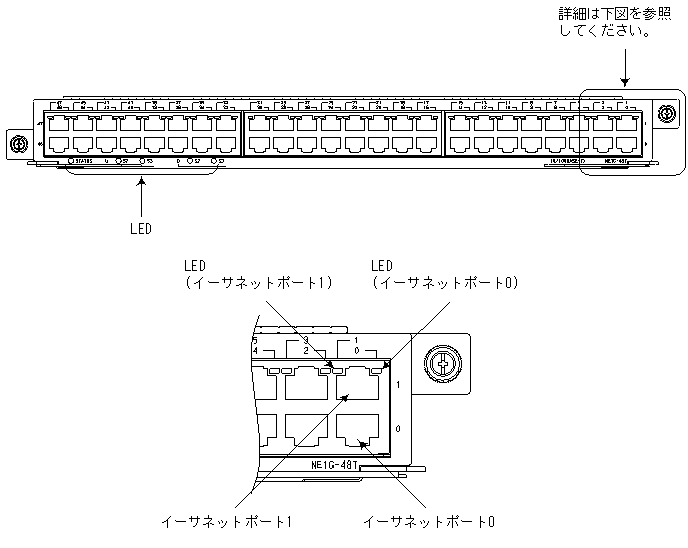

図1-79　NE1G−48Tの正面外観

●LED

表1-46　NE1G−48T正面パネルLEDの表示について

名称	種類	状態	内容
STATUS	LED：緑／黄／赤	NIFの動作状態を示す	緑点灯：動作可能 黄点灯：閉塞 緑点滅：準備中（立ち上げ中） 赤点灯：障害検出 消灯　：NIFの電源OFF（NIFの交換可能）
0〜47	LED：緑／黄	回線の動作状態を示す	緑点灯：リンク確立 緑点滅：リンク確立およびフレーム送受信中 黄点灯：障害検出 消灯　：STATUS LEDが緑点灯の場合は，リンク障害，閉塞のいずれか
U　S2	LED：緑	パケットの処理状態を示す（ハードウェアデバッグ用）
U　S3	LED：緑
D　S2	LED：緑
D　S3	LED：緑
