ハードウェア取扱説明書
PSU内蔵型高密度ポートのネットワークインタフェース機構の外観を以下に示します。

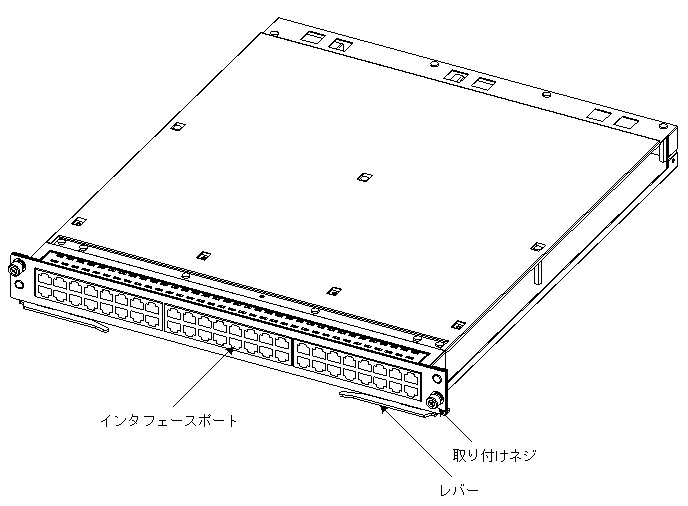

図1-80 PSU内蔵型高密度ポートのネットワークインタフェース機構の外観
- 上図はS12−1G48Tの例です。ネットワークインタフェース機構の種類により，インタフェースポートやLEDが異なります。PSU内蔵型高密度ポートのネットワークインタフェース機構の詳細については，「(1) S12−1G48T」以降を参照してください。
- ＜この項の構成＞
- (1) S12−1G48T
- (2) S12−1G48S
- (3) S22−10G4RX
- (4) S33−10G4RX
(1) S12−1G48T
S12−1G48Tは以下のハードウェア仕様を備えたネットワークインタフェース機構です。
- イーサネットポート（10BASE−T／100BASE−TX／1000BASE−T）：48ポート
- ●正面外観
- LEDについては「表1-47 S12−1G48T正面パネルLEDの表示について」を参照してください。

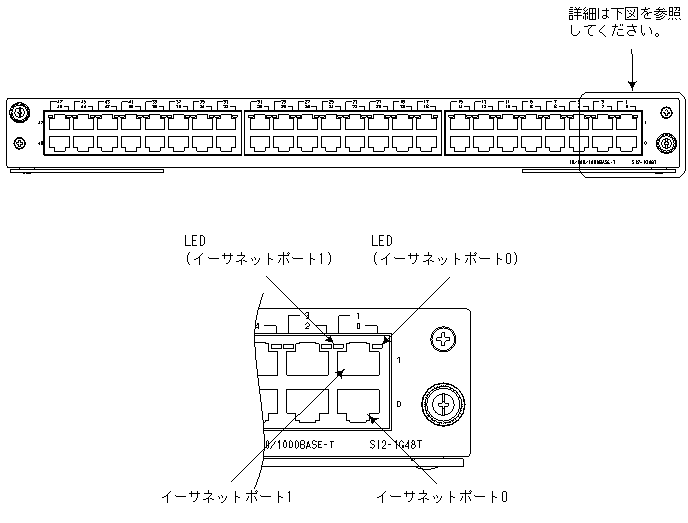

図1-81 S12−1G48Tの正面外観
- ●LED
表1-47 S12−1G48T正面パネルLEDの表示について
名称 種類 状態 内容 0〜47 LED：緑／黄 回線の動作状態を示す 緑点灯：リンク確立
緑点滅：リンク確立およびフレーム送受信中
黄点灯：障害検出
消灯 ：STATUS LEDが緑点灯の場合は，リンク障害，閉塞のいずれか
- 上記は回線の動作状態を表すLEDについてです。ネットワークインタフェース機構の動作状態を示すLEDについては「1.1 装置本体」を参照してください。
(2) S12−1G48S
S12−1G48Sは以下のハードウェア仕様を備えたネットワークインタフェース機構です。
- イーサネットポート（1000BASE−SX／1000BASE−LX／1000BASE−LH）：48ポート
- S12−1G48Sを使用する場合，SFPが必要になります。SFPについては「1.8 トランシーバ」を参照してください。
- ●正面外観
- LEDについては「表1-48 S12−1G48S正面パネルLEDの表示について」を参照してください。

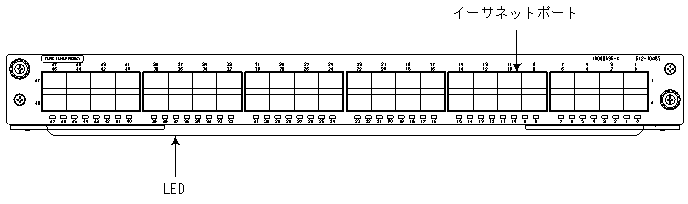

図1-82 S12−1G48Sの正面外観
- ●LED
表1-48 S12−1G48S正面パネルLEDの表示について
名称 種類 状態 内容 0〜47 LED：緑／黄 回線の動作状態を示す 緑点灯：リンク確立
緑点滅：リンク確立およびフレーム送受信中
黄点灯：障害検出
消灯 ：STATUS LEDが緑点灯の場合は，リンク障害，閉塞のいずれか
- 上記は回線の動作状態を表すLEDについてです。ネットワークインタフェース機構の動作状態を示すLEDについては「1.1 装置本体」を参照してください。
(3) S22−10G4RX
S22−10G4RXは以下のハードウェア仕様を備えたネットワークインタフェース機構です。
- イーサネットポート（10GBASE−SR／10GBASE−LR／10GBASE−ER／10GBASE−ZR）：4ポート
- S22−10G4RXを使用する場合，XFPが必要になります。XFPについては「1.8 トランシーバ」を参照してください。
- ●正面外観
- LEDについては「表1-49 S22−10G4RX正面パネルLEDの表示について」を参照してください。

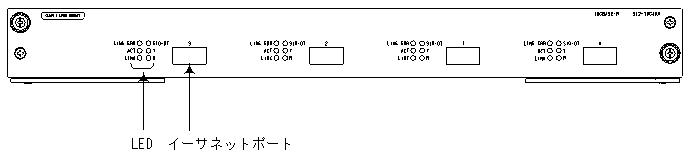

図1-83 S22−10G4RXの正面外観
- ●LED
表1-49 S22−10G4RX正面パネルLEDの表示について
名称 種類 状態 内容 LINK LED：緑 回線の動作状態を示す 緑点灯：リンク確立 ACT LED：緑 緑点灯：回線動作可能（回線オープン） LINE ERR LED：黄 黄点灯：障害検出 R LED：緑 緑点灯：フレーム受信中 T LED：緑 緑点灯：フレーム送信中 SIG−DT LED：緑 緑点灯：Signal Detect動作検出
- 上記は回線の動作状態を表すLEDについてです。ネットワークインタフェース機構の動作状態は，装置本体のPSU LEDに表示されます。PSU LEDについては「1.1 装置本体」を参照してください。
- PSU LEDが緑点灯していても，「表1-49 S22−10G4RX正面パネルLEDの表示について」で示すLEDがすべて消灯している場合は，当該ネットワークインタフェース機構は停止しています。
(4) S33−10G4RX
S33−10G4RXは以下のハードウェア仕様を備えたネットワークインタフェース機構です。
- イーサネットポート（10GBASE−SR／10GBASE−LR／10GBASE−ER／10GBASE−ZR）：4ポート
- S33−10G4RXを使用する場合，XFPが必要になります。XFPについては「1.8 トランシーバ」を参照してください。
- ●正面外観
- LEDについては「表1-50 S33−10G4RX正面パネルLEDの表示について」を参照してください。

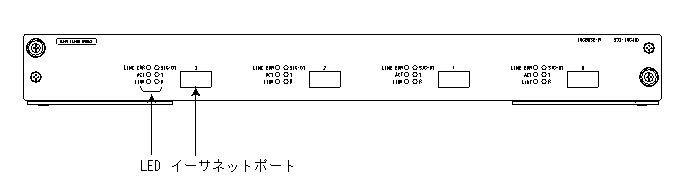

図1-84 S33−10G4RXの正面外観
- ●LED
表1-50 S33−10G4RX正面パネルLEDの表示について
名称 種類 状態 内容 LINK LED：緑 回線の動作状態を示す 緑点灯：リンク確立 ACT LED：緑 緑点灯：回線動作可能（回線オープン） LINE ERR LED：黄 黄点灯：障害検出 R LED：緑 緑点灯：フレーム受信中 T LED：緑 緑点灯：フレーム送信中 SIG−DT LED：緑 緑点灯：Signal Detect動作検出
- 上記は回線の動作状態を表すLEDについてです。ネットワークインタフェース機構の動作状態は，装置本体のPSU LEDに表示されます。PSU LEDについては「1.1 装置本体」を参照してください。
- PSU LEDが緑点灯していても，「表1-50 S33−10G4RX正面パネルLEDの表示について」で示すLEDがすべて消灯している場合は，当該ネットワークインタフェース機構は停止しています。
