標準ポートのネットワークインタフェース機構の外観を以下に示します。

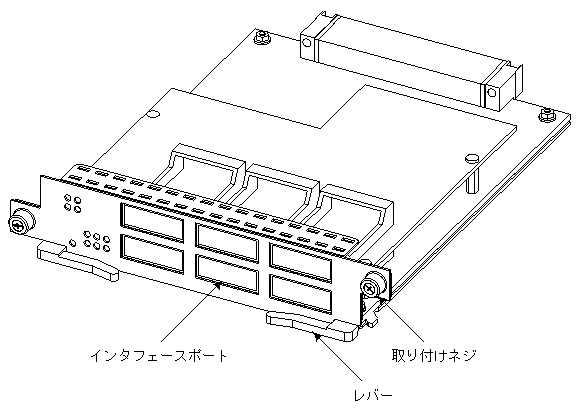

図1-63 標準ポートのネットワークインタフェース機構の外観
- 上図はNE1G−6GAの例です。ネットワークインタフェース機構の種類により,インタフェースポートやLEDが異なります。標準ポートのネットワークインタフェース機構の詳細については,「(1) NE1G−12TA」以降を参照してください。
- <この項の構成>
- (1) NE1G−12TA
- (2) NE1G−6GA
- (3) NE1G−12SA
- (4) NE1GSHP−4S
- (5) NE1GSHP−8S
- (6) NEMX−12
- (7) NE10G−1ER
- (8) NE10G−1EW
- (9) NE10G−1LW
- (10) NE10G−1RX
- (11) NE10G−1RXA
- (12) NP192−1S
- (13) NP192−1S4
- (14) NP48−4S
(1) NE1G−12TA
NE1G−12TAは以下のハードウェア仕様を備えたネットワークインタフェース機構です。
- イーサネットポート(10BASE−T/100BASE−TX/1000BASE−T):12ポート(VRRP拡張機能実装)
- ●正面外観
- LEDについては「表1-32 NE1G−12TA正面パネルLEDの表示について」を参照してください。

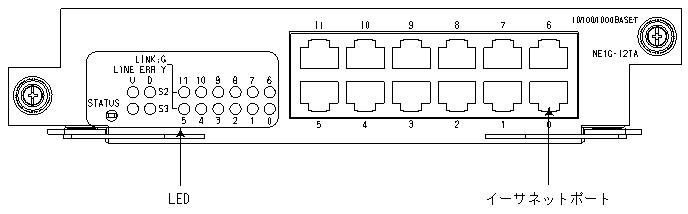

図1-64 NE1G−12TAの正面外観
- ●LED
表1-32 NE1G−12TA正面パネルLEDの表示について
名称 種類 状態 内容 STATUS LED:緑/黄/赤 NIFの動作状態を示す 緑点灯:動作可能
黄点灯:閉塞
緑点滅:準備中(立ち上げ中)
赤点灯:障害検出
消灯 :IFの電源OFF(NIFの交換可能)LINK:G 0〜11
LINE ERR:Y 0〜11LED:緑/黄 回線の動作状態を示す 緑点灯:リンク確立
緑点滅:リンク確立およびフレーム送受信中
黄点灯:障害検出
消灯 :STATUS LEDが緑点灯の場合は,リンク障害,閉塞のいずれかU S2 LED:緑 パケットの処理状態を示す(ハードウェアデバッグ用) U S3 LED:緑 D S2 LED:緑 D S3 LED:緑
(2) NE1G−6GA
NE1G−6GAは以下のハードウェア仕様を備えたネットワークインタフェース機構です。
- イーサネットポート(1000BASE−SX/1000BASE−LX/1000BASE−LH):6ポート(VRRP拡張機能実装)
- NE1G−6GAを使用する場合,GBICが必要になります。GBICについては「1.8 トランシーバ」を参照してください。
- ●正面外観
- LEDについては「表1-33 NE1G−6GA正面パネルLEDの表示について」を参照してください。

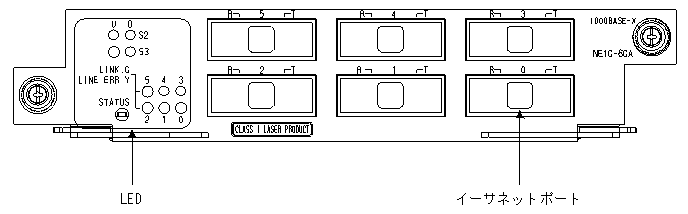

図1-65 NE1G−6GAの正面外観
- ●LED
表1-33 NE1G−6GA正面パネルLEDの表示について
名称 種類 状態 内容 STATUS LED:緑/黄/赤 NIFの動作状態を示す 緑点灯:動作可能
黄点灯:閉塞
緑点滅:準備中(立ち上げ中)
赤点灯:障害検出
消灯 :NIFの電源OFF(NIFの交換可能)LINK:G 0〜5
LINE ERR:Y 0〜5LED:緑/黄 回線の動作状態を示す 緑点灯:リンク確立
緑点滅:リンク確立およびフレーム送受信中
黄点灯:障害検出
消灯 :STATUS LEDが緑点灯の場合は,リンク障害,閉塞のいずれかU S2 LED:緑 パケットの処理状態を示す(ハードウェアデバッグ用) U S3 LED:緑 D S2 LED:緑 D S3 LED:緑
(3) NE1G−12SA
NE1G−12SAは以下のハードウェア仕様を備えたネットワークインタフェース機構です。
- イーサネットポート(1000BASE−SX/1000BASE−LX/1000BASE−LH):12ポート(VRRP拡張機能実装)
- NE1G−12SAを使用する場合,SFPが必要になります。SFPについては「1.8 トランシーバ」を参照してください。
- ●正面外観
- LEDについては「表1-34 NE1G−12SA正面パネルLEDの表示について」を参照してください。

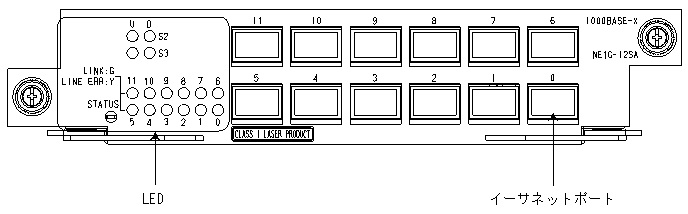

図1-66 NE1G−12SAの正面外観
- ●LED
表1-34 NE1G−12SA正面パネルLEDの表示について
名称 種類 状態 内容 STATUS LED:緑/黄/赤 NIFの動作状態を示す 緑点灯:動作可能
黄点灯:閉塞
緑点滅:準備中(立ち上げ中)
赤点灯:障害検出
消灯 :NIFの電源OFF(NIFの交換可能)LINK:G 0〜11
LINE ERR:Y 0〜11LED:緑/黄 回線の動作状態を示す 緑点灯:リンク確立
緑点滅:リンク確立およびフレーム送受信中
黄点灯:障害検出
消灯 :STATUS LEDが緑点灯の場合は,リンク障害,閉塞のいずれかU S2 LED:緑 パケットの処理状態を示す(ハードウェアデバッグ用) U S3 LED:緑 D S2 LED:緑 D S3 LED:緑
(4) NE1GSHP−4S
NE1GSHP−4Sは以下のハードウェア仕様を備えたネットワークインタフェース機構です。
- イーサネットポート(1000BASE−SX/1000BASE−LX/1000BASE−LH):4ポート(階層化シェーパ機能実装)
- NE1GSHP−4Sを使用する場合,SFPが必要になります。SFPについては「1.8 トランシーバ」を参照してください。
- ●正面外観
- LEDについては「表1-35 NE1GSHP−4S正面パネルLEDの表示について」を参照してください。

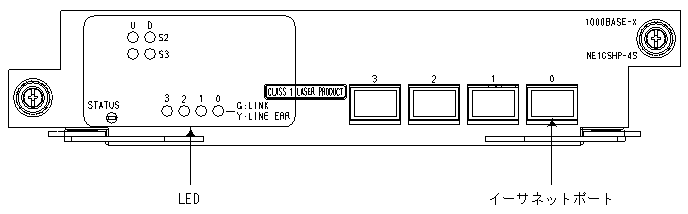

図1-67 NE1GSHP−4Sの正面外観
- ●LED
表1-35 NE1GSHP−4S正面パネルLEDの表示について
名称 種類 状態 内容 STATUS LED:緑/黄/赤 NIFの動作状態を示す 緑点灯:動作可能
黄点灯:閉塞
緑点滅:準備中(立ち上げ中)
赤点灯:障害検出
消灯 :NIFの電源OFF(NIFの交換可能)G:LINK 0〜3
Y:LINE ERR 0〜3LED:緑/黄 回線の動作状態を示す 緑点灯:リンク確立
緑点滅:リンク確立およびフレーム送受信中
黄点灯:障害検出
消灯 :STATUS LEDが緑点灯の場合は,リンク障害,閉塞のいずれかU S2 LED:緑 パケットの処理状態を示す(ハードウェアデバッグ用) U S3 LED:緑 D S2 LED:緑 D S3 LED:緑
(5) NE1GSHP−8S
NE1GSHP−8Sは以下のハードウェア仕様を備えたネットワークインタフェース機構です。
- イーサネットポート(1000BASE−SX/1000BASE−LX/1000BASE−LH):8ポート(階層化シェーパ機能実装)
- NE1GSHP−8Sを使用する場合,SFPが必要になります。SFPについては「1.8 トランシーバ」を参照してください。
- ●正面外観
- LEDについては「表1-36 NE1GSHP−8S正面パネルLEDの表示について」を参照してください。

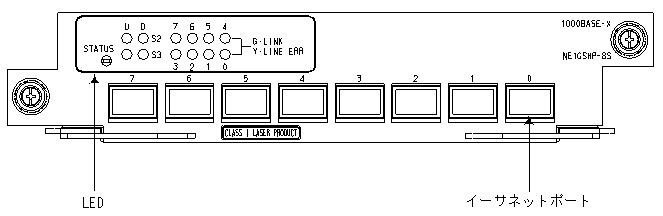

図1-68 NE1GSHP−8Sの正面外観
- ●LED
表1-36 NE1GSHP−8S正面パネルLEDの表示について
名称 種類 状態 内容 STATUS LED:緑/黄/赤 NIFの動作状態を示す 緑点灯:動作可能
黄点灯:閉塞
緑点滅:準備中(立ち上げ中)
赤点灯:障害検出
消灯 :NIFの電源OFF(NIFの交換可能)G:LINK 0〜7
Y:LINE ERR 0〜7LED:緑/黄 回線の動作状態を示す 緑点灯:リンク確立
緑点滅:リンク確立およびフレーム送受信中
黄点灯:障害検出
消灯 :STATUS LEDが緑点灯の場合は,リンク障害,閉塞,構成定義情報未定義のいずれかU S2 LED:緑 パケットの処理状態を示す(ハードウェアデバッグ用) U S3 LED:緑 D S2 LED:緑 D S3 LED:緑
(6) NEMX−12
NEMX−12は以下のハードウェア仕様を備えたネットワークインタフェース機構です。
- イーサネットポート(10BASE−T/100BASE−TX/1000BASE−T):8ポート
- イーサネットポート(1000BASE−SX/1000BASE−LX/1000BASE−LH):4ポート
- NEMX−12のイーサネットポート(1000BASE−SX/1000BASE−LX/1000BASE−LHインタフェース)を使用する場合,SFPが必要になります。SFPについては「1.8 トランシーバ」を参照してください。
- ●正面外観
- LEDについては「表1-37 NEMX−12正面パネルLEDの表示について」を参照してください。

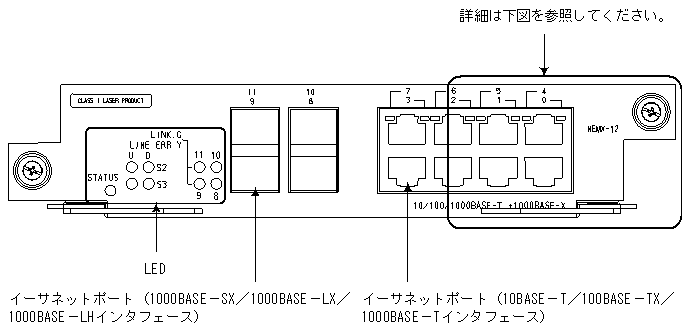

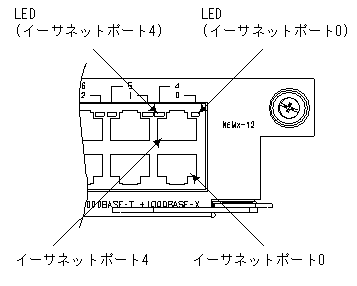

図1-69 NEMX−12の正面外観
表1-37 NEMX−12正面パネルLEDの表示について
名称 種類 状態 内容 STATUS LED:緑/黄/赤 NIFの動作状態を示す 緑点灯:動作可能
黄点灯:閉塞
緑点滅:準備中(立ち上げ中)
赤点灯:障害検出
消灯 :NIFの電源OFF(NIFの交換可能)0〜7 LED:緑/黄 回線の動作状態を示す 緑点灯:リンク確立
緑点滅:リンク確立およびフレーム送受信中
黄点灯:障害検出
消灯 :STATUS LEDが緑点灯の場合は,リンク障害,閉塞のいずれかLINK:G 8〜11
LINE ERR:Y 8〜11LED:緑/黄 回線の動作状態を示す 緑点灯:リンク確立
緑点滅:リンク確立およびフレーム送受信中
黄点灯:障害検出
消灯 :STATUS LEDが緑点灯の場合は,リンク障害,閉塞のいずれかU S2 LED:緑 パケットの処理状態を示す(ハードウェアデバッグ用) U S3 LED:緑 D S2 LED:緑 D S3 LED:緑
(7) NE10G−1ER
NE10G−1ERは以下のハードウェア仕様を備えたネットワークインタフェース機構です。
- イーサネットポート(10GBASE−ER):1ポート
- ●正面外観
- LEDについては「表1-38 NE10G−1ER正面パネルLEDの表示について」を参照してください。

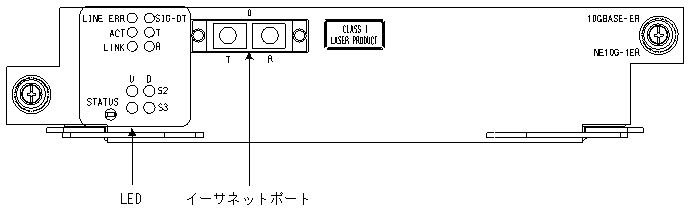

図1-70 NE10G−1ERの正面外観
- ●LED
表1-38 NE10G−1ER正面パネルLEDの表示について
名称 種類 状態 内容 STATUS LED:緑/黄/赤 NIFの動作状態を示す 緑点灯:動作可能
黄点灯:閉塞
緑点滅:準備中(立ち上げ中)
赤点灯:障害検出
消灯 :NIFの電源OFF(NIFの交換可能)LINK LED:緑 回線の動作状態を示す 緑点灯:リンク確立 ACT LED:緑 緑点灯:回線動作可能(回線オープン) LINE ERR LED:黄 黄点灯:障害検出 R LED:緑 緑点灯:フレーム受信中 T LED:緑 緑点灯:フレーム送信中 SIG−DT LED:緑 緑点灯:Signal Detect動作検出 U S2 LED:緑 パケットの処理状態を示す(ハードウェアデバッグ用) U S3 LED:緑 D S2 LED:緑 D S3 LED:緑
(8) NE10G−1EW
NE10G−1EWは以下のハードウェア仕様を備えたネットワークインタフェース機構です。
- イーサネットポート(10GBASE−EW):1ポート
- ●正面外観
- LEDについては「表1-39 NE10G−1EW正面パネルLEDの表示について」を参照してください。

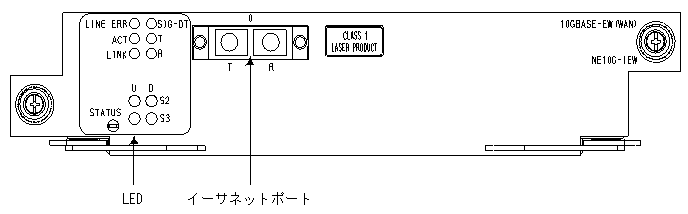

図1-71 NE10G−1EWの正面外観
- ●LED
表1-39 NE10G−1EW正面パネルLEDの表示について
名称 種類 状態 内容 STATUS LED:緑/黄/赤 NIFの動作状態を示す 緑点灯:動作可能
黄点灯:閉塞
緑点滅:準備中(立ち上げ中)
赤点灯:障害検出
消灯 :NIFの電源OFF(NIFの交換可能)LINK LED:緑 回線の動作状態を示す 緑点灯:リンク確立 ACT LED:緑/黄 緑点灯:回線動作可能(回線オープン) 黄点滅:ネットワークループバックテスト中 LINE ERR LED:黄 黄点灯:障害検出 R LED:緑 緑点灯:フレーム受信中 T LED:緑 緑点灯:フレーム送信中 SIG−DT LED:緑 緑点灯:Signal Detect動作検出 U S2 LED:緑 パケットの処理状態を示す(ハードウェアデバッグ用) U S3 LED:緑 D S2 LED:緑 D S3 LED:緑
(9) NE10G−1LW
NE10G−1LWは以下のハードウェア仕様を備えたネットワークインタフェース機構です。
- イーサネットポート(10GBASE−LW):1ポート
- ●正面外観
- LEDについては「表1-40 NE10G−1LW正面パネルLEDの表示について」を参照してください。

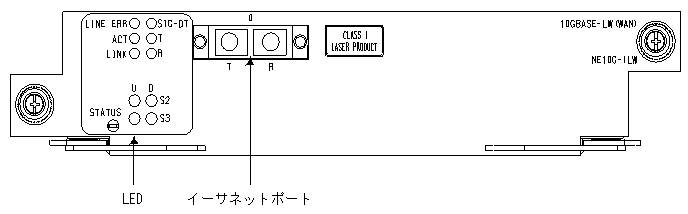

図1-72 NE10G−1LWの正面外観
- ●LED
表1-40 NE10G−1LW正面パネルLEDの表示について
名称 種類 状態 内容 STATUS LED:緑/黄/赤 NIFの動作状態を示す 緑点灯:動作可能
黄点灯:閉塞
緑点滅:準備中(立ち上げ中)
赤点灯:障害検出
消灯 :NIFの電源OFF(NIFの交換可能)LINK LED:緑 回線の動作状態を示す 緑点灯:リンク確立 ACT LED:緑/黄 緑点灯:回線動作可能(回線オープン) 黄点滅:ネットワークループバックテスト中 LINE ERR LED:黄 黄点灯:障害検出 R LED:緑 緑点灯:フレーム受信中 T LED:緑 緑点灯:フレーム送信中 SIG−DT LED:緑 緑点灯:Signal Detect動作検出 U S2 LED:緑 パケットの処理状態を示す(ハードウェアデバッグ用) U S3 LED:緑 D S2 LED:緑 D S3 LED:緑
(10) NE10G−1RX
NE10G−1RXは以下のハードウェア仕様を備えたネットワークインタフェース機構です。
- イーサネットポート(10GBASE−SR/10GBASE−LR/10GBASE−ER/10GBASE−ZR):1ポート
- NE10G−1RXを使用する場合,XFPが必要になります。XFPについては「1.8 トランシーバ」を参照してください。
- ●正面外観
- LEDについては「表1-41 NE10G−1RX正面パネルLEDの表示について」を参照してください。

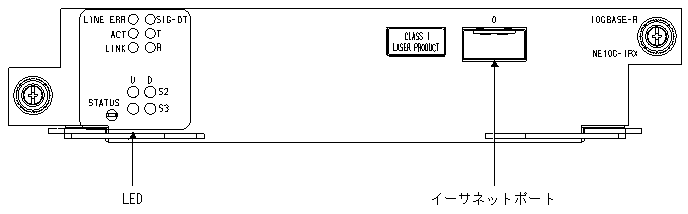

図1-73 NE10G−1RXの正面外観
- ●LED
表1-41 NE10G−1RX正面パネルLEDの表示について
名称 種類 状態 内容 STATUS LED:緑/黄/赤 NIFの動作状態を示す 緑点灯:動作可能
黄点灯:閉塞
緑点滅:準備中(立ち上げ中)
赤点灯:障害検出
消灯 :NIFの電源OFF(NIFの交換可能)LINK LED:緑 回線の動作状態を示す 緑点灯:リンク確立 ACT LED:緑 緑点灯:回線動作可能(回線オープン) LINE ERR LED:黄 黄点灯:障害検出 R LED:緑 緑点灯:フレーム受信中 T LED:緑 緑点灯:フレーム送信中 SIG−DT LED:緑 緑点灯:Signal Detect動作検出 U S2 LED:緑 パケットの処理状態を示す(ハードウェアデバッグ用) U S3 LED:緑 D S2 LED:緑 D S3 LED:緑
(11) NE10G−1RXA
NE10G−1RXAは以下のハードウェア仕様を備えたネットワークインタフェース機構です。
- イーサネットポート(10GBASE−SR/10GBASE−LR/10GBASE−ER/10GBASE−ZR):1ポート
- NE10G−1RXAを使用する場合,XFPが必要になります。XFPについては「1.8 トランシーバ」を参照してください。
- ●正面外観
- LEDについては「表1-42 NE10G−1RXA正面パネルLEDの表示について」を参照してください。

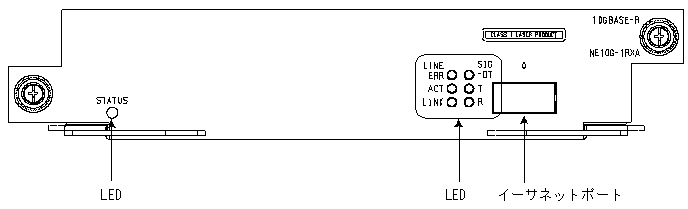

図1-74 NE10G−1RXAの正面外観
- ●LED
表1-42 NE10G−1RXA正面パネルLEDの表示について
名称 種類 状態 内容 STATUS LED:緑/黄/赤 NIFの動作状態を示す 緑点灯:動作可能
黄点灯:閉塞
緑点滅:準備中(立ち上げ中)
赤点灯:障害検出
消灯 :NIFの電源OFF(NIFの交換可能)LINK LED:緑 回線の動作状態を示す 緑点灯:リンク確立 ACT LED:緑 緑点灯:回線動作可能(回線オープン) LINE ERR LED:黄 黄点灯:障害検出 R LED:緑 緑点灯:フレーム受信中 T LED:緑 緑点灯:フレーム送信中 SIG−DT LED:緑 緑点灯:Signal Detect動作検出
(12) NP192−1S
NP192−1Sは以下のハードウェア仕様を備えたネットワークインタフェース機構です。
- OC−192c POSインタフェースポート:1ポート
- ●正面外観
- LEDについては「表1-43 NP192−1S正面パネルLEDの表示について」を参照してください。

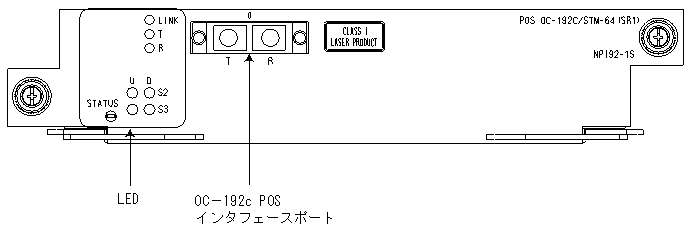

図1-75 NP192−1Sの正面外観
- ●LED
表1-43 NP192−1S正面パネルLEDの表示について
名称 種類 状態 内容 STATUS LED:緑/黄/赤 NIFの動作状態を示す 緑点灯:動作可能
黄点灯:閉塞
緑点滅:準備中(立ち上げ中)
赤点灯:障害検出
消灯 :NIFの電源OFF(NIFの交換可能)LINK LED:緑/黄 回線の動作状態を示す 緑点灯:回線動作可能(回線オープン)
黄点灯:障害検出
黄点滅:ネットワークループバックテスト中
消灯 :閉塞T LED:緑 緑点灯:フレーム送信中 R LED:緑 緑点灯:フレーム受信中 U S2 LED:緑 パケットの処理状態を示す(ハードウェアデバッグ用) U S3 LED:緑 D S2 LED:緑 D S3 LED:緑
(13) NP192−1S4
NP192−1S4は以下のハードウェア仕様を備えたネットワークインタフェース機構です。
- OC−192c POSインタフェースポート:1ポート
- ●正面外観
- LEDについては「表1-44 NP192−1S4正面パネルLEDの表示について」を参照してください。

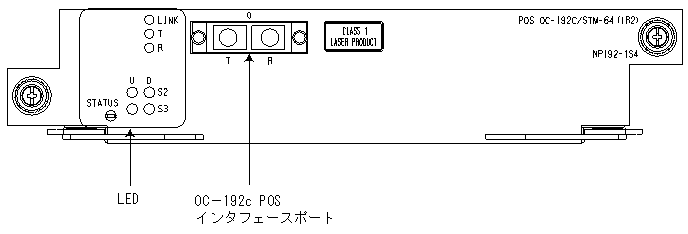

図1-76 NP192−1S4の正面外観
- ●LED
表1-44 NP192−1S4正面パネルLEDの表示について
名称 種類 状態 内容 STATUS LED:緑/黄/赤 NIFの動作状態を示す 緑点灯:動作可能
黄点灯:閉塞
緑点滅:準備中(立ち上げ中)
赤点灯:障害検出
消灯 :NIFの電源OFF(NIFの交換可能)LINK LED:緑/黄 回線の動作状態を示す 緑点灯:回線動作可能(回線オープン)
黄点灯:障害検出
黄点滅:ネットワークループバックテスト中
消灯 :閉塞T LED:緑 緑点灯:フレーム送信中 R LED:緑 緑点灯:フレーム受信中 U S2 LED:緑 パケットの処理状態を示す(ハードウェアデバッグ用) U S3 LED:緑 D S2 LED:緑 D S3 LED:緑
(14) NP48−4S
NP48−4Sは以下のハードウェア仕様を備えたネットワークインタフェース機構です。
- OC−48c POSインタフェースポート:4ポート
- NP48−4Sを使用する場合,SFPが必要になります。SFPについては「1.8 トランシーバ」を参照してください。
- ●正面外観
- LEDについては「表1-45 NP48−4S正面パネルLEDの表示について」を参照してください。

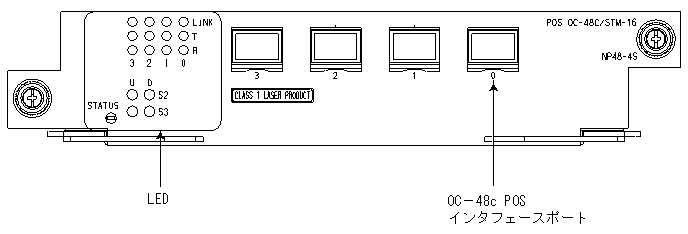

図1-77 NP48−4Sの正面外観
- ●LED
表1-45 NP48−4S正面パネルLEDの表示について
名称 種類 状態 内容 STATUS LED:緑/黄/赤 NIFの動作状態を示す 緑点灯:動作可能
黄点灯:閉塞
緑点滅:準備中(立ち上げ中)
赤点灯:障害検出
消灯 :NIFの電源OFF(NIFの交換可能)LINK:0〜3 LED:緑/黄 回線の動作状態を示す 緑点灯:回線動作可能(回線オープン)
黄点灯:障害検出
黄点滅:ネットワークループバックテスト中
消灯 :閉塞T:0〜3 LED:緑 緑点灯:フレーム送信中 R:0〜3 LED:緑 緑点灯:フレーム受信中 U S2 LED:緑 パケットの処理状態を示す(ハードウェアデバッグ用) U S3 LED:緑 D S2 LED:緑 D S3 LED:緑
