16.2.2 VRRPによるホットスタンバイ(IPv6ネットワーク)

<この項の構成>
(1) 設定内容の概要
(2) 構成図と設定条件
(3) コンフィグレーション例

(1) 設定内容の概要

PC-サーバ間に2台の本装置(A,B)が存在するIPv6ネットワーク構成において,VRRP機能を使用してPCに対するデフォルトルータのホットスタンバイを行います。また,仮想ルータよりPCに対してデフォルトルータの広告を行います。

(2) 構成図と設定条件

[構成図]

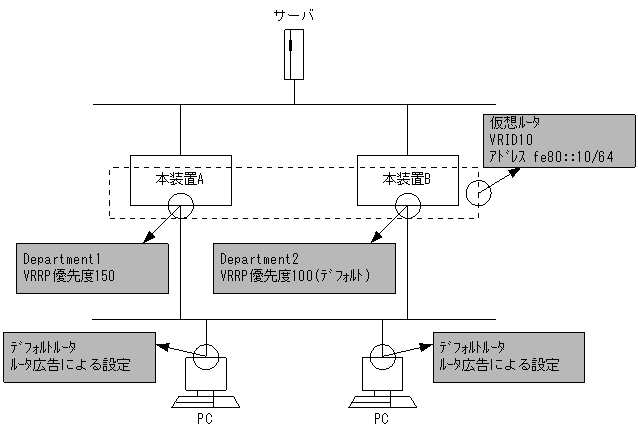

図16-7 VRRPによるホットスタンバイ(IPv6ネットワーク)構成図

[図データ]

[設定条件]

<本装置Aの環境>
本装置AのインタフェースDepartment1に対してVRID10,仮想ルータアドレスfe80::10,優先度150の仮想ルータを設定します。
また,本装置AのインタフェースDepartment1よりルータ広告を行います。

<本装置Bの環境>
本装置BのインタフェースDepartment2に対してVRID10,仮想ルータアドレスfe80::10,優先度100(デフォルト)の仮想ルータを設定します。
また,本装置BのインタフェースDepartment2よりルータ広告を行います。

<ネットワークの環境>
各PCはルータ広告の情報によりデフォルトルータを設定します。

(3) コンフィグレーション例

[コマンドによる設定]
 1    (config)# line Department1 ethernet 0/0
      [line Department1]
 2    (config)# virtual-router 10 virtual-router-ip-address fe80::10
      [virtual-router 10]
 3    (config)# priority 150
      [virtual-router 10]
 4    (config)# exit
      [line Department1]
 5    (config)# exit
 6    (config)# ra yes
      [ra]
 7    (config)# interface Department1
      [ra interface Department1]
 8    (config)# exit
      [ra]
 9    (config)# exit

表16-22 本装置Aのコンフィグレーション解説

解説番号 解説
1 NIF番号0,Line番号0にインタフェース名Department1のイーサネットインタフェースを定義します。
lineモードに移行します。
2 インタフェースDepartment1に対してVRID 10,仮想ルータアドレスfe80::10を定義します。
virtual-routerモードに移行します。
3 Department1のインタフェースに優先度150のVRRPを定義します。
4 virtual-routerモードからlineモードに移行します。
5 lineモードからグローバルコンフィグモードに戻ります。
6 ルータ広告(RA情報)を使用します。
raモードに移行します。
7 インタフェースDepartment1からルータ広告を行います。ルータ広告はVRRPでマスタルータとなっている場合にだけ広告され,仮想ルータのアドレスが広告されます。
ra interfaceモードに移行します。
8 ra interfaceモードからraモードに戻ります。
9 raモードからグローバルコンフィグモードに戻ります。

[コンフィグレーションの表示]
line Department1 ethernet 0/0
  virtual-router 10 virtual-router-ip-address fe80::10
    priority 150
!
ra yes
  interface Department1

[コマンドによる設定]
 1    (config)# line Department2 ethernet 0/0
      [line Department2]
 2    (config)# virtual-router 10 virtual-router-ip-address fe80::10
      [virtual-router 10]
 3    (config)# exit
      [line Department2]
 4    (config)# exit
 5    (config)# ra yes
      [ra]
 6    (config)# interface Department2
      [ra interface Department2]
 7    (config)# exit
      [ra]
 8    (config)# exit

表16-23 本装置Bのコンフィグレーション解説

解説番号 解説
1 NIF番号0,Line番号0にインタフェース名Department2のイーサネットインタフェースを定義します。
lineモードに移行します。
2 インタフェースDepartment2に対してVRID 10,仮想ルータアドレスfe80::10のVRRPを定義します。なお優先度はデフォルト値(100)とします。
virtual-routerモードに移行します。
3 virtual-routerモードからlineモードに戻ります。
4 lineモードからグローバルコンフィグモードに戻ります。
5 ルータ広告(RA情報)を使用します。
raモードに移行します。
6 インタフェースDepartment2からルータ広告を行います。ルータ広告はVRRPでマスタルータとなっている場合にだけ広告され,仮想ルータのアドレスが広告されます。
ra interfaceモードに移行します。
7 ra interfaceモードからraモードに戻ります。
8 raモードからグローバルコンフィグモードに戻ります。

[コンフィグレーションの表示]
line Department2 ethernet 0/0
  virtual-router 10 virtual-router-ip-address fe80::10
!
ra yes
  interface Department2
